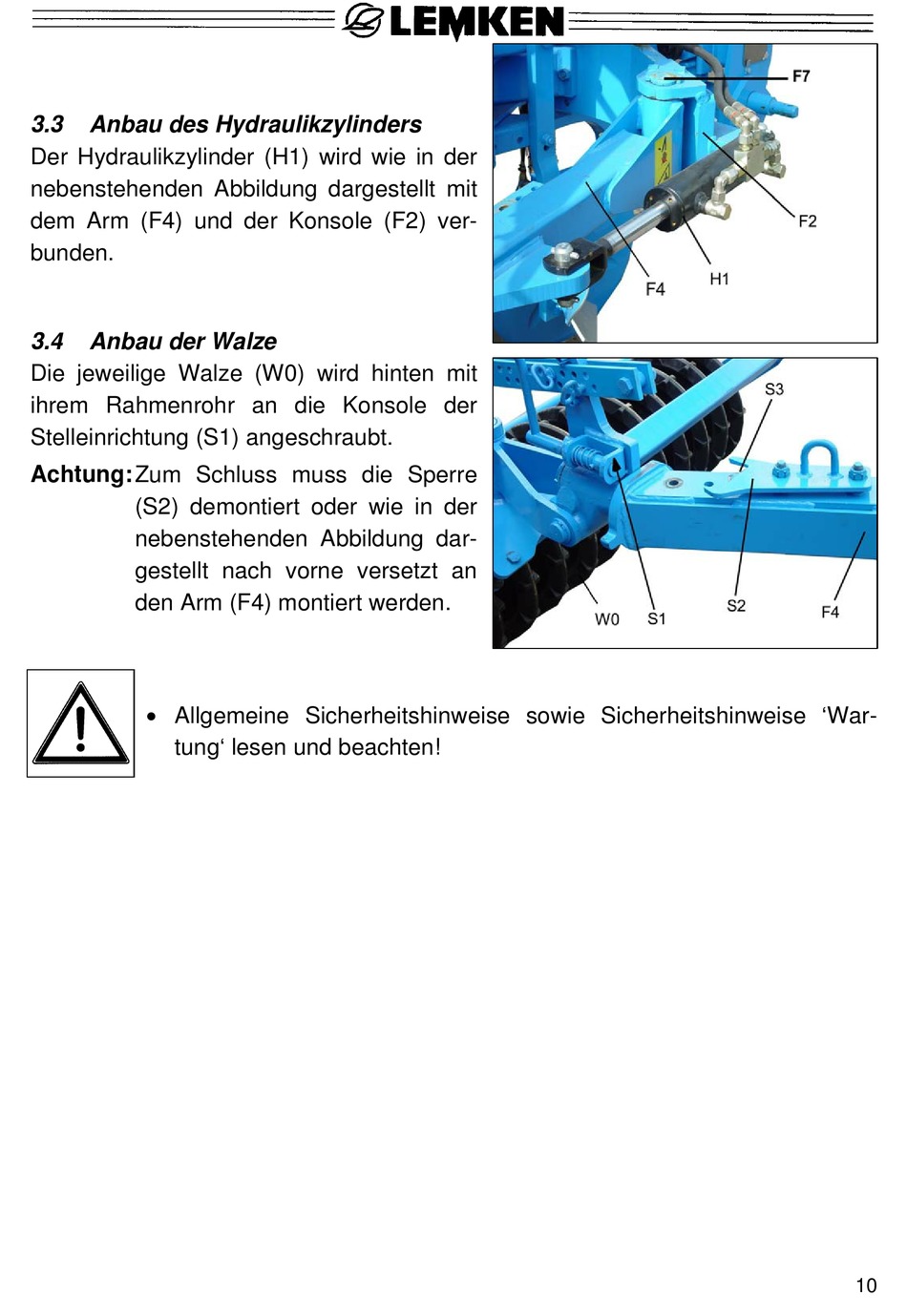

3.3
Anbau des Hydraulikzylinders
Der Hydraulikzylinder (H1) wird wie in der
nebenstehenden Abbildung dargestellt mit
dem Arm (F4) und der Konsole (F2) ver-
bunden.
3.4
Anbau der Walze
Die jeweilige Walze (W0) wird hinten mit
ihrem Rahmenrohr an die Konsole der
Stelleinrichtung (S1) angeschraubt.
Achtung: Zum Schluss muss die Sperre
(S2) demontiert oder wie in der
nebenstehenden Abbildung dar-
gestellt nach vorne versetzt an
den Arm (F4) montiert werden.
Allgemeine Sicherheitshinweise sowie Sicherheitshinweise 'War-
tung' lesen und beachten!
10
