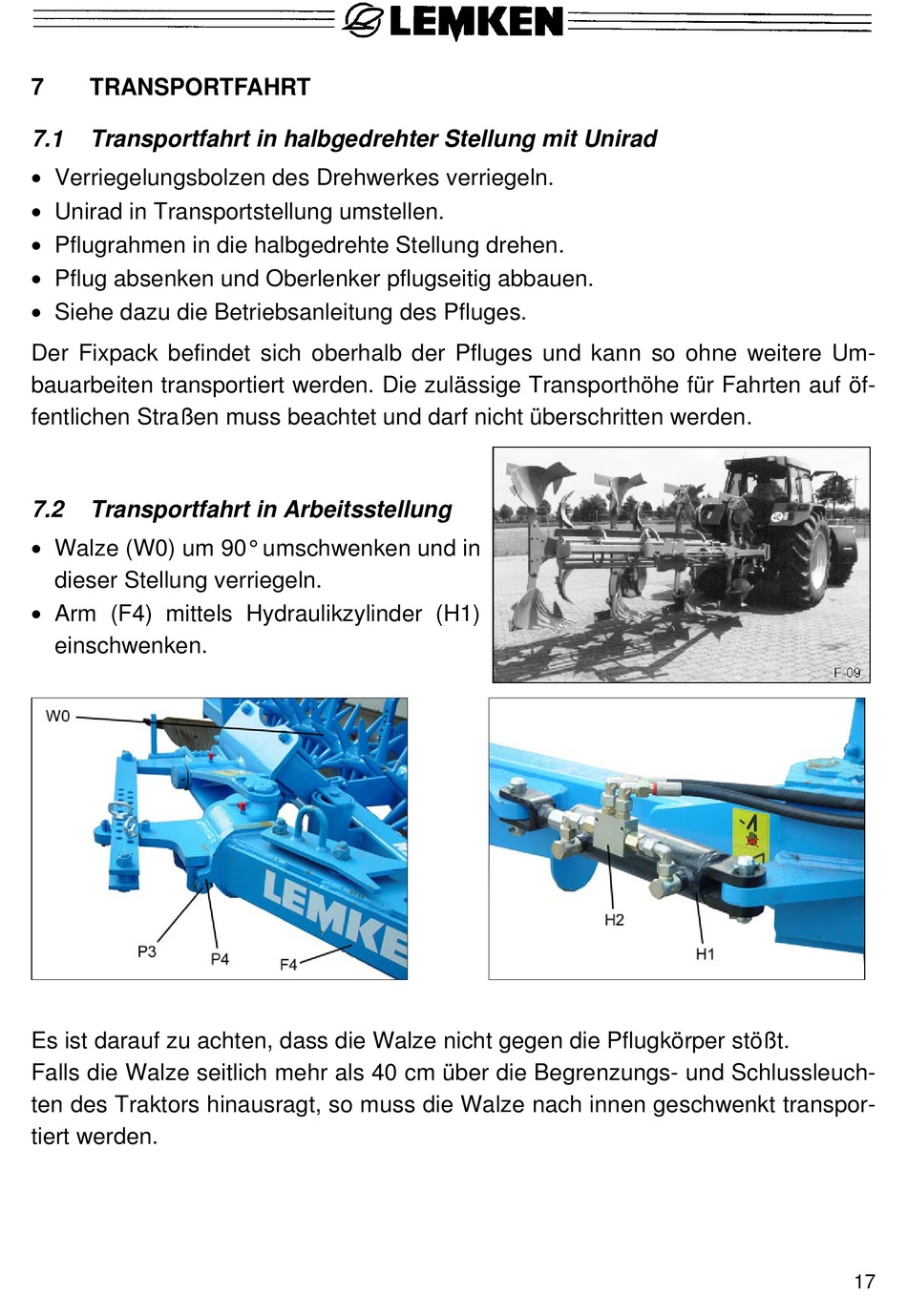

TRANSPORTFAHRT

7.1

 Verriegelungsbolzen des Drehwerkes verriegeln.

 Unirad in Transportstellung umstellen.

 Pflugrahmen in die halbgedrehte Stellung drehen.

 Pflug absenken und Oberlenker pflugseitig abbauen.

 Siehe dazu die Betriebsanleitung des Pfluges.

Der Fixpack befindet sich oberhalb der Pfluges und kann so ohne weitere Um-

bauarbeiten transportiert werden. Die zulässige Transporthöhe für Fahrten auf öf-

fentlichen Straßen muss beachtet und darf nicht überschritten werden.

7.2

 Walze (W0) um 90° umschwenken und in

dieser Stellung verriegeln.

 Arm (F4) mittels Hydraulikzylinder (H1)

einschwenken.

Es ist darauf zu achten, dass die Walze nicht gegen die Pflugkörper stößt.

Falls die Walze seitlich mehr als 40 cm über die Begrenzungs- und Schlussleuch-

ten des Traktors hinausragt, so muss die Walze nach innen geschwenkt transpor-

tiert werden.
