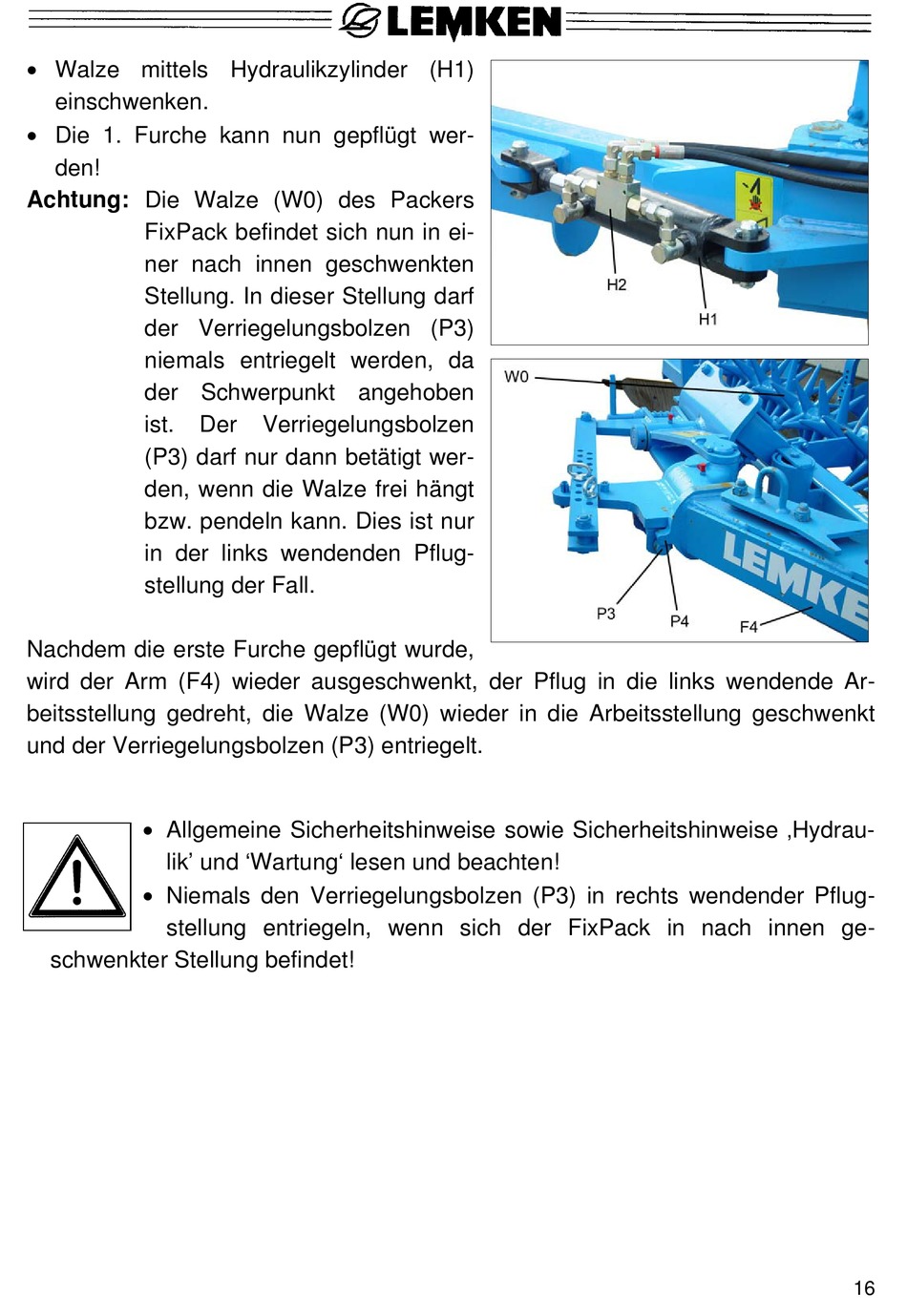

Walze mittels Hydraulikzylinder (H1)
einschwenken.
Die 1. Furche kann nun gepflügt wer-
den!
Achtung: Die Walze (W0) des Packers
FixPack befindet sich nun in ei-
ner nach innen geschwenkten
Stellung. In dieser Stellung darf
der Verriegelungsbolzen (P3)
niemals entriegelt werden, da
der Schwerpunkt angehoben
ist.
(P3) darf nur dann betätigt wer-
den, wenn die Walze frei hängt
bzw. pendeln kann. Dies ist nur
in der links wendenden Pflug-
stellung der Fall.
Nachdem die erste Furche gepflügt wurde,
wird der Arm (F4) wieder ausgeschwenkt, der Pflug in die links wendende Ar-
beitsstellung gedreht, die Walze (W0) wieder in die Arbeitsstellung geschwenkt
und der Verriegelungsbolzen (P3) entriegelt.
Allgemeine Sicherheitshinweise sowie Sicherheitshinweise ‚Hydrau-
lik' und 'Wartung' lesen und beachten!
Niemals den Verriegelungsbolzen (P3) in rechts wendender Pflug-
stellung entriegeln, wenn sich der FixPack in nach innen ge-
schwenkter Stellung befindet!
Der
Verriegelungsbolzen
16
