Option –SSM (Soft-Start-Modul, nur 24V DC):
- Begrenzung der Einschaltstromspitze auf:
PY X-L(A)-15 -SSM:
- Durchschalten der Betriebsspannung zum Betriebsmittel erst ab >7V
- Widerstand zur Leitungsüberwachung angeschlossen
Betriebsspannungsbereich: 19,2 – 28,8V DC

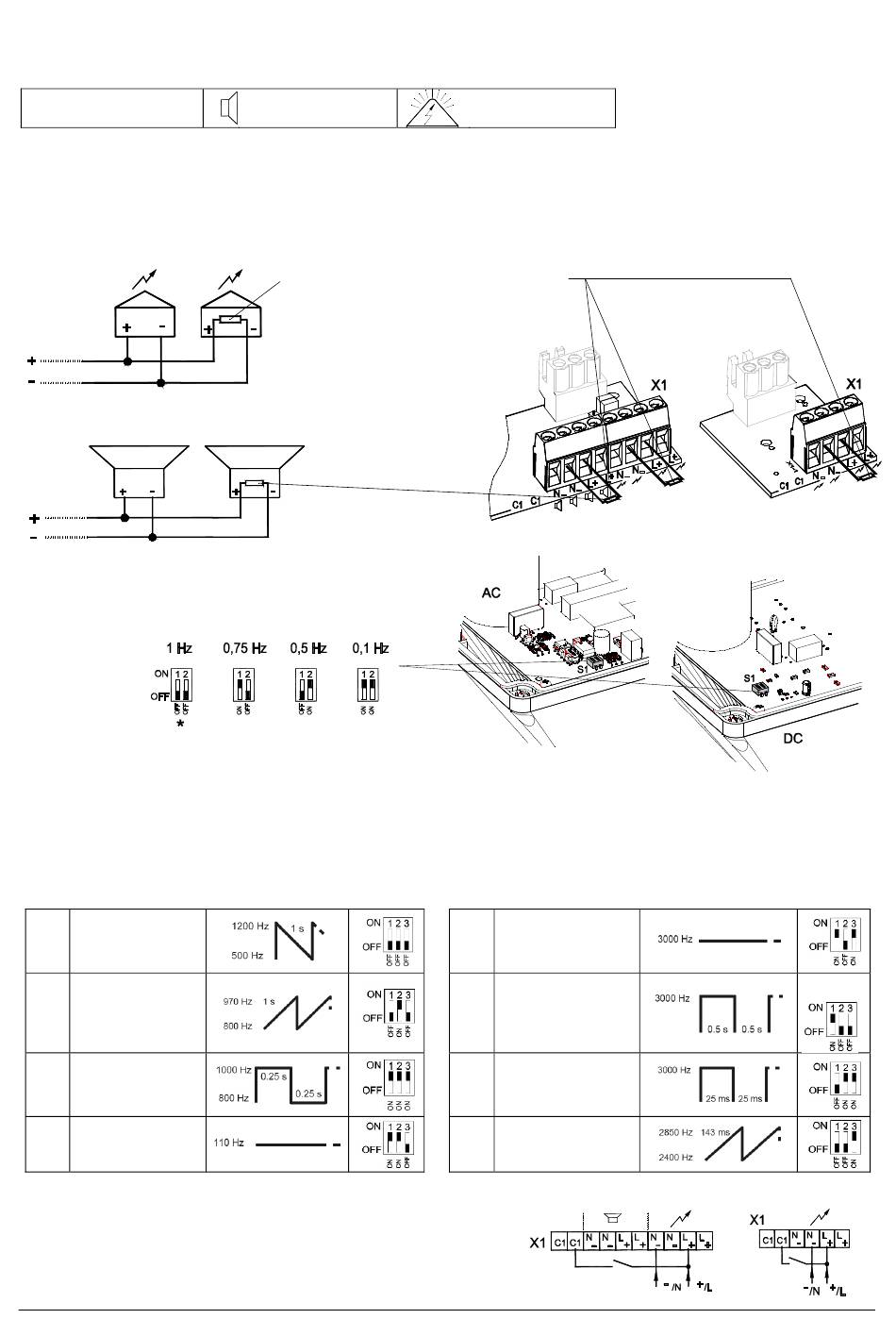

Anschluss eines Widerstandes zur Leitungsüberwachung: (nur DC-Versionen)
Nur bei getrenntem Anschluss von Blitzleuchte und Schallgeber:

Einstellung der Blitzfrequenz

S1
(Blitzleuchte)
*
Werkseinstellung
Hinweis: Je nach eingestellter Frequenz kann sich der erste Blitz um 10 s verzögern.
Synchronizität
:
Die Leuchten erfüllen die Anforderungen der EN54-23 (Gleichlauf).
Achtung: Um einen Gleichlauf sicherzustellen, müssen die Geräte zwingend mit demselben Potential betrieben werden.
Einstellung der Tonarten (für PY X-LA-15):
Sägezahn
DIN 33404-3
2
(Notsignal)
PFEER PTAP
Ansteigender Ton
9
Feueralarm
UK BS5839-1
Wechselton
UK BS5839-1,
131
Feueralarm Bahn-
übergang
160
Dauerton (Horn)
*
Werkseinstellung, Tonartenschalter S1 auf Schallgeber-Platine im Unterteil, siehe Kapitel „elektrischer Anschluss".

Leuchten mit Aktivierungseingang:

Bei dieser Option kann die Blitzleuchte mittels Steuerspannung aktiviert
werden. Die Leistungsaufnahme des Steuereingangs beträgt max. 1W.
085 501 995a
: max. 4,25 A
Widerstand für Leitungsüberwachung (1K Ohm)
am Betriebsspannungsanschluss.
Position des Widerstandes bei Parallelschaltung von
mehreren Leuchten im letzten Gerät.
Nicht benötigte Widerstände entfernen.
:
: max. 4,25 A
PY X-LA-15
161
Dauerton
162
Unterbrochener Ton
163
Unterbrochener Ton
164
Ansteigender Ton
3
PY X-L-15
Platine
in der Haube
30396-004-1a
*
