Wechsel-
blitz-Betrieb

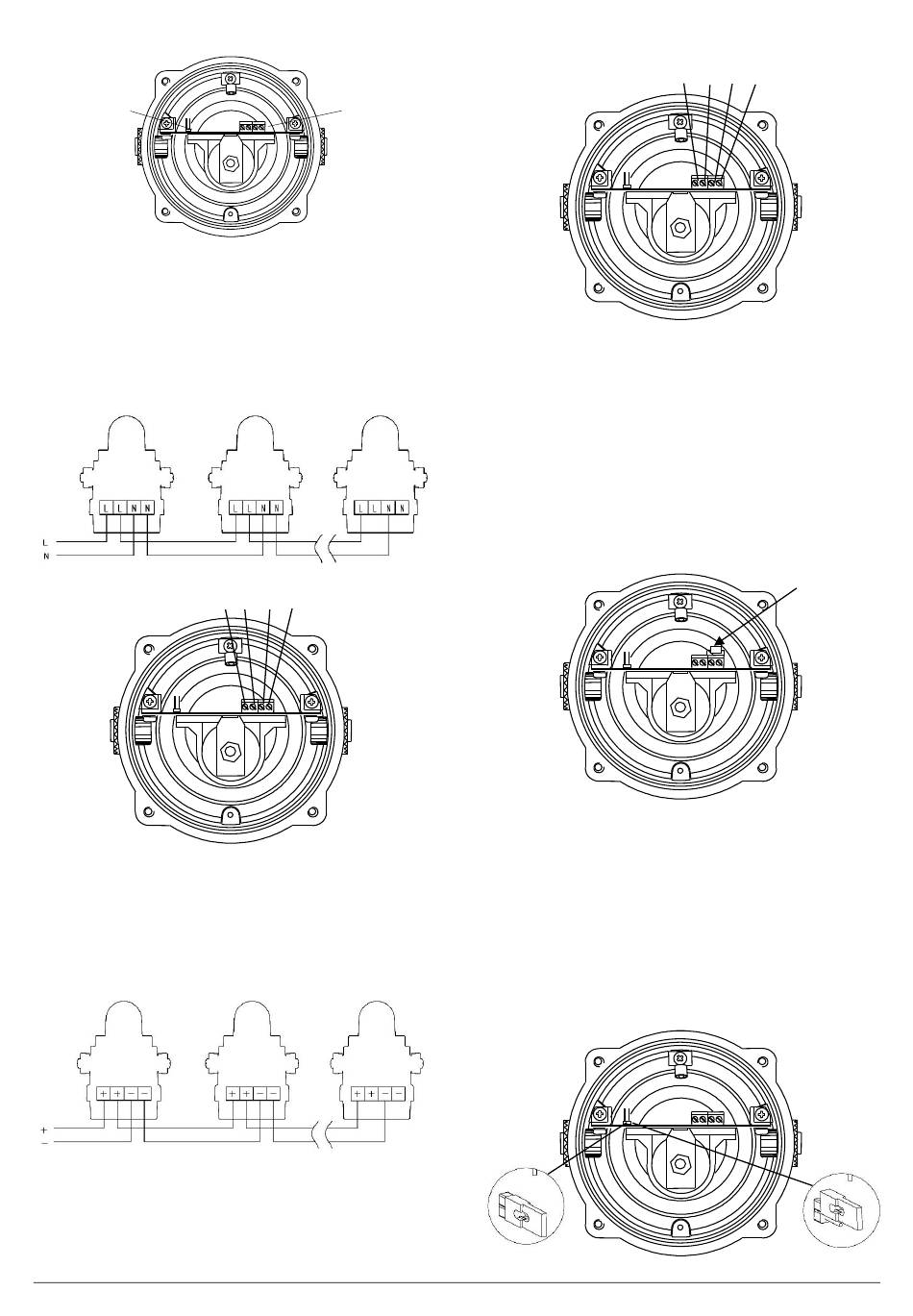

Abb. 4. Innenansicht der Joule-Leuchten BExBG10D und
BExBG15DD
12) Verdrahtung AC-Geräte
An der AC-Leuchte ist eine 4-polige Klemmleiste vorgese-
hen. Anschlüsse:2x „L" und 2x „N".
12.1 Verdrahtungsplan
Abb. 4 AC Vereinfachtes Blockdiagramm
Abb. 5 AC-Klemmen
13) Verdrahtung DC-Geräte
An der DC-Leuchte ist eine 4-polige Klemmleiste vorgese-
hen. Anschlüsse:2x +ve und 2x -ve.
13.1 Verdrahtungsplan
Abb. 6 DC Vereinfachtes Blockdiagramm
Pfannenberg GmbH · Werner Witt-Straße 1 · D-21035 Hamburg · Tel.: 040/7 34 12-0 · www.pfannenberg.com
03/2022
Versorgung
Klemmen
L L N N
Abb. 7 DC-Klemmen
13.2 Leitungsüberwachung
Bei den DC-Leuchten BExBG10D-P und BExBG15D-P kann
eine Leitungsüberwachung
Prüfspannung eingesetzt werden. Alle DC-Leuchten sind mit
einer Verpolungsschutzdiode ausgerüstet. Eine Abschlussdi-
ode oder ein Abschlusswiderstand zur Leitungsüberwachung
kann über die +ve und –ve Anschlüsse gelegt werden. Der
Widerstand bei einem ggf. verwendeten Abschlusswider-
stand muss bei einer Mindestleistung von 0,5 Watt mindes-
tens 3k3 Ohm bzw. 500 Ohm bei einer Mindestleistung von
2 Watt betragen.
Abb. 9 Position des Abschlusswiderstandes

14) Einstellungen

14.1

Synchronisierter Betrieb

Alle BExBG10D-P und BExBG15D-P-Leuchten, die an die-
selbe Versorgungsleitung angeschlossen sind, haben eine
synchronisierte Blitzfrequenz von einem Blitz pro Sekunde.
Um sicherzustellen, dass die Einheiten synchronisiert wer-
den, überprüfen, dass die Steckbrücke nicht montiert ist, d. h.
die beiden Steckbrücken nicht kurzgeschlossen sind (siehe
Abbildung 10).
nicht kurz-
geschlos-
sen
Abb. 10 Steckbrückenkonfiguration
Seite 4 / 5
+ + - -
mit umgekehrt gepolter
Abschlusswiderstand
kurzge-
schlossen
30017-016-1e
