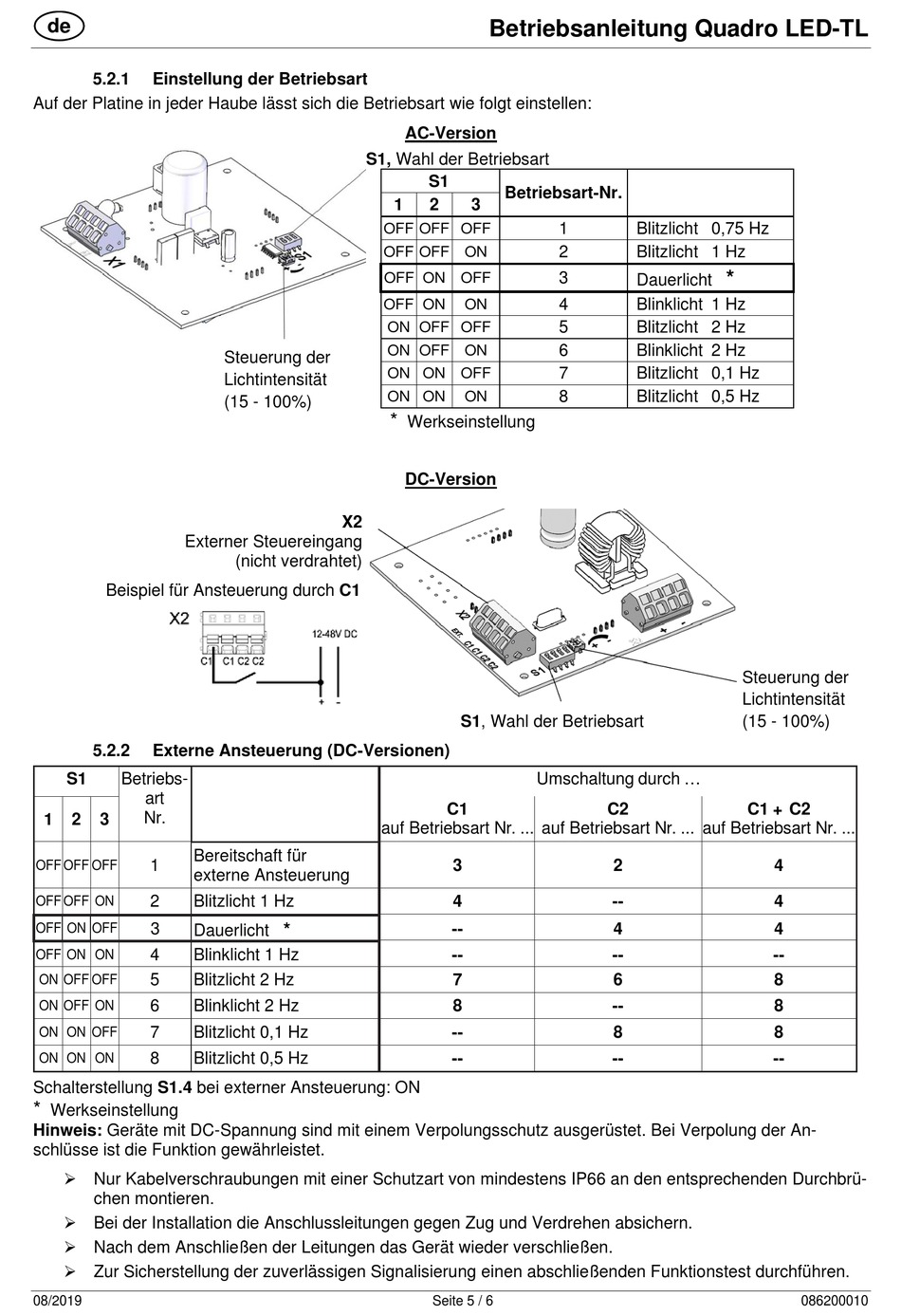

5.2.1

Einstellung der Betriebsart

Auf der Platine in jeder Haube lässt sich die Betriebsart wie folgt einstellen:
Externer Steuereingang
Beispiel für Ansteuerung durch C1
5.2.2

Externe Ansteuerung (DC-Versionen)

S1 Betriebs-
art
Nr.
1 2 3
Bereitschaft für
1
OFF OFF OFF
externe Ansteuerung
2 Blitzlicht 1 Hz
OFF OFF ON
3
OFF ON OFF
Dauerlicht
4 Blinklicht 1 Hz
OFF ON ON
5 Blitzlicht 2 Hz
ON OFF OFF
6 Blinklicht 2 Hz
ON OFF ON
7 Blitzlicht 0,1 Hz
ON ON OFF
8 Blitzlicht 0,5 Hz
ON ON ON
Schalterstellung S1.4 bei externer Ansteuerung: ON
*
Werkseinstellung
Hinweis: Geräte mit DC-Spannung sind mit einem Verpolungsschutz ausgerüstet. Bei Verpolung der An-
schlüsse ist die Funktion gewährleistet.
 Nur Kabelverschraubungen mit einer Schutzart von mindestens IP66 an den entsprechenden Durchbrü-
chen montieren.
 Bei der Installation die Anschlussleitungen gegen Zug und Verdrehen absichern.
 Nach dem Anschließen der Leitungen das Gerät wieder verschließen.
 Zur Sicherstellung der zuverlässigen Signalisierung einen abschließenden Funktionstest durchführen.
08/2019
S1, Wahl der Betriebsart
1
OFF OFF OFF
OFF OFF ON
OFF ON OFF
OFF ON
ON OFF OFF
ON OFF ON
Steuerung der
ON ON OFF
Lichtintensität
ON ON
(15 - 100%)
*
X2
(nicht verdrahtet)
auf Betriebsart Nr. ...
*
Betriebsanleitung Quadro LED-TL
AC-Version
S1
Betriebsart-Nr.
2 3
1
2
3
4
ON
5
6
7
8
ON
Werkseinstellung
DC-Version
S1, Wahl der Betriebsart
Umschaltung durch ...
C1
auf Betriebsart Nr. ...
3
4
--
--
7
8
--
--
Seite 5 / 6
Blitzlicht 0,75 Hz
Blitzlicht 1 Hz
*
Dauerlicht
Blinklicht 1 Hz
Blitzlicht 2 Hz
Blinklicht 2 Hz
Blitzlicht 0,1 Hz
Blitzlicht 0,5 Hz
Steuerung der
Lichtintensität
(15 - 100%)
C2 C1 + C2
auf Betriebsart Nr. ...
2 4
-- 4
4 4
-- --
6 8
-- 8
8 8
-- --
086200010
