Verbindung Des Dsp Mit Dem Computer - Ground Zero GZDSP 6-8X Anleitung

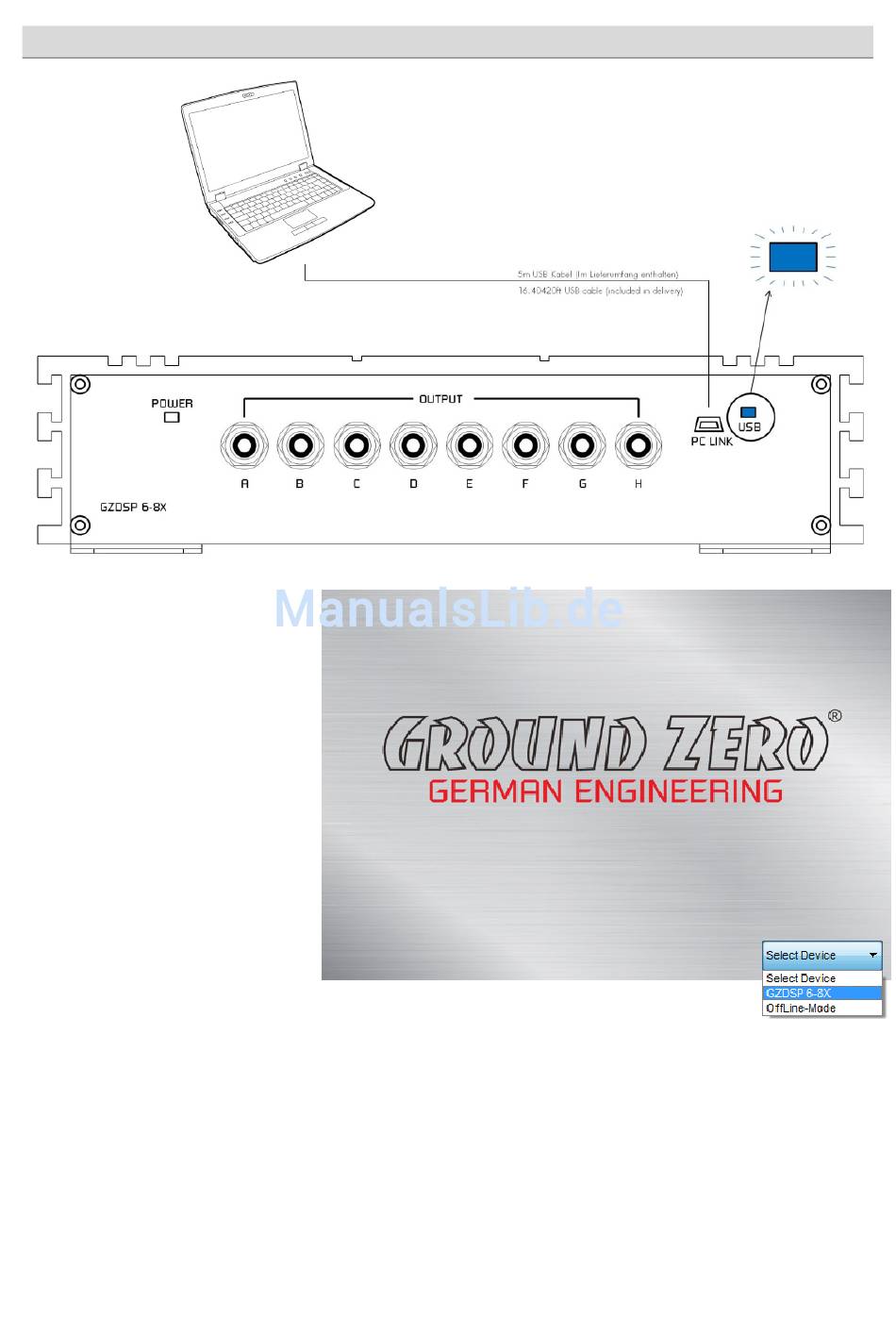

Zur Konfiguration des DSP-Prozessors
sollte dieser nun mit dem im
Lieferumfang enthaltenen USB-Kabel
mit dem Computer, auf dem die DSP-
Software installiert ist, verbunden
werden. Vorher muss die Anlage
mitsamt GZDSP 6-8X eingeschaltet
werden. Nun kann die DSP Software
per Desktop-Icon gestartet werden.
Nach dem Programmstart erscheint
die Startmaske.
Hier muss unter Select Device das
Gerät GZDSP 6-8X ausgewählt
werden.
Demo-Modus (OffLine-Mode):
Die Software kann auch ohne Verbindung mit dem DSP-Prozessor im Offline-Modus gestartet werden, um sich mit den
Funktionen der Software vertraut zu machen.
Wichtiger Hinweis: Das Kabel sollte nicht mit einem weiteren passiven USB- Kabel verlängert werden , weil so die einwandfreie
Kommunikation zwischen DSP und PC nicht gewährleistet werden kann. Wenn längere Distanzen zu überbrücken sind, sollte eine aktive
USB-Verlängerung mit integriertem Repeater verwendet werden.
Die LED neben dem USB Anschluss leuchtet blau auf, sobald eine Verbindung per USB-Kabel zwischen DSP und PC hergestellt wurde.

Verbindung des DSP mit dem Computer

- 8 -
