3

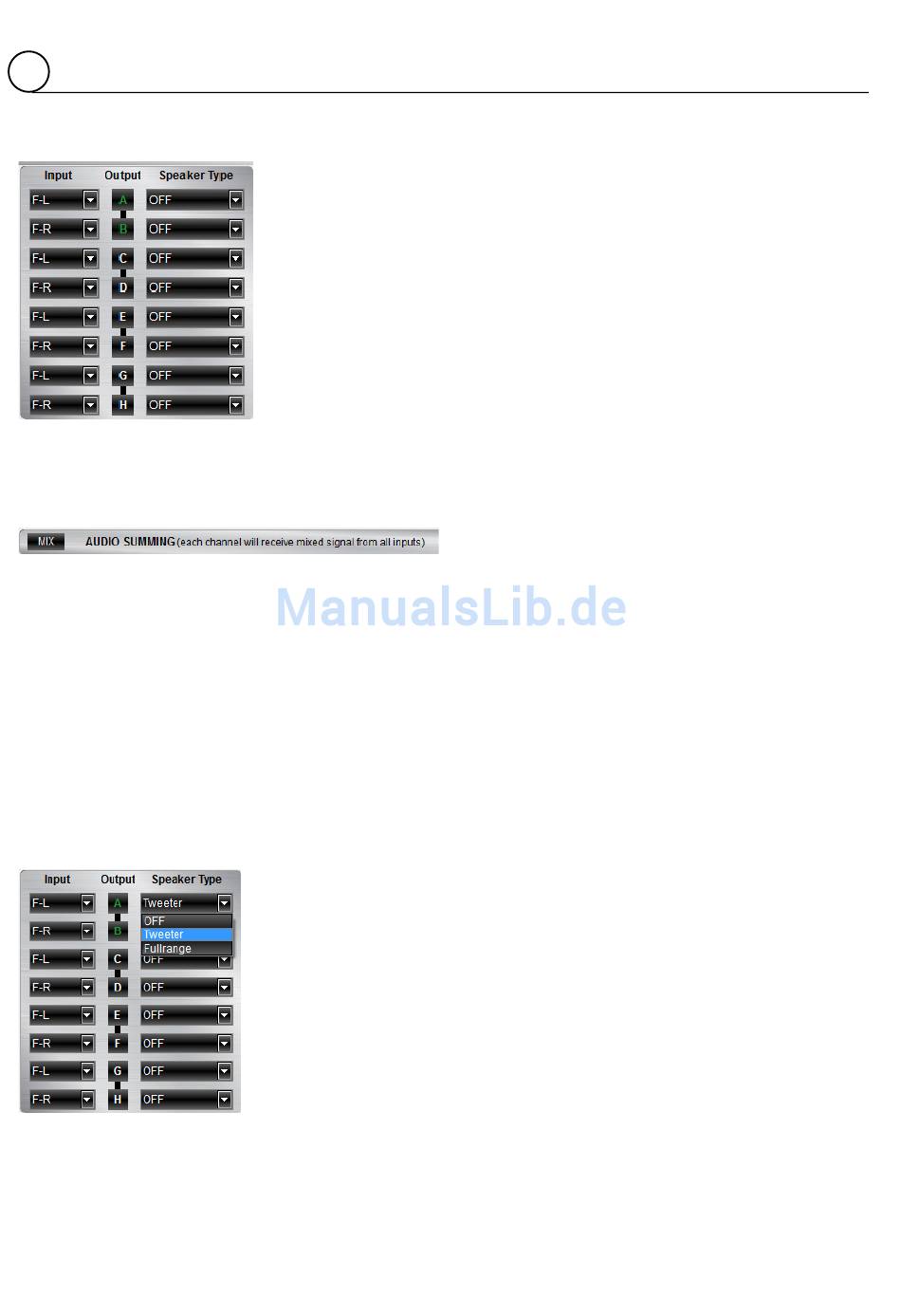

CHANNEL MATRIX
Input-MIX – Eingangssummierung von gefilterten Signalen
Diese Einstellung sollte gewählt werden, wenn die Headunit (Radio) über gefilterte Ausgangs-Signale verfügt.
Hier werden alle 6 Eingänge summiert und zu einem Fullrange-Ausgangs-Signal verarbeitet.
Ausgänge A+C+E+G erhalten alle gleichermaßen ihr Signal aus der Summe von FL+RL+SUBL
Ausgänge B+D+F+H erhalten alle gleichermaßen ihr Signal aus der Summe von FR+RR+SUBR
Die Eingänge sollten wie folgt beschaltet werden:
FL+FR: Hochpassgefiltertes Signal
RL+RR: Bandpassgefiltertes Signal
SUBL+SUBR: Tiefpassgefiltertes Signal
Konfigurierung der Ein- und Ausgänge
Input – Zuweisung des entsprechenden Eingangskanals zum jeweiligen
Ausgang A – H.
Es stehen folgende Eingangs-Varianten zur Verfügung:
Kanal A/B :
F-L (
Kanal C/D/E/F :
F-L (
oder R-L (
Kanal G/H:
F-L (
oder R-L (
oder SUB-L und SUB-R
oder F-L+R (
oder R-L+R (
oder SUB-L+R (
oder F+R-L (
und F+R-R (
Output – Durch anklicken wird der gewünschte Kanal für die Einstellung
der Funktionen Crossover, Slope und Equalizer gewählt. Funktion wie bei
CH Setting (Punkt 2)
Speaker Type – Vorauswahl des angeschlossenen Lautsprechers.
Es stehen 3 Einstellungen zur Verfügung.
OFF – Kanal deaktiviert
Fullrange – Expertmodus. Alle Filter deaktiviert
Tweeter (A/B) – Voreingestellter Hochpassfilter 3000 Hz (12 dB)
Midrange (C/D) – Voreingestellter Bandpassfilter 250 / 3000 Hz (12 dB)
Kickwoofer (E/F) – Voreingestellter Bandpassfilter 80 / 250 Hz (12 dB)
Subwoofer (G/H) – Voreingestellter Bandpassfilter 20 / 80 Hz (12 dB)
- 13 -
) und F-R (
)
Front-L
Front-R
) und F-R (
)
Front-L
Front-R
und R-R (
Rear-L)
Rear-R
) und F-R (
)
Front-L
Front-R
und R-R (
Rear-L)
Rear-R
Mono-Summe aus Front-L und Front-R
Mono-Summe aus Rear-L und Rear-R
Mono-Summe aus SUB-L und SUB-R)
Summe aus Front-L und Rear-L)
Summe aus Front-R und Rear-R)
)
)
)
)
