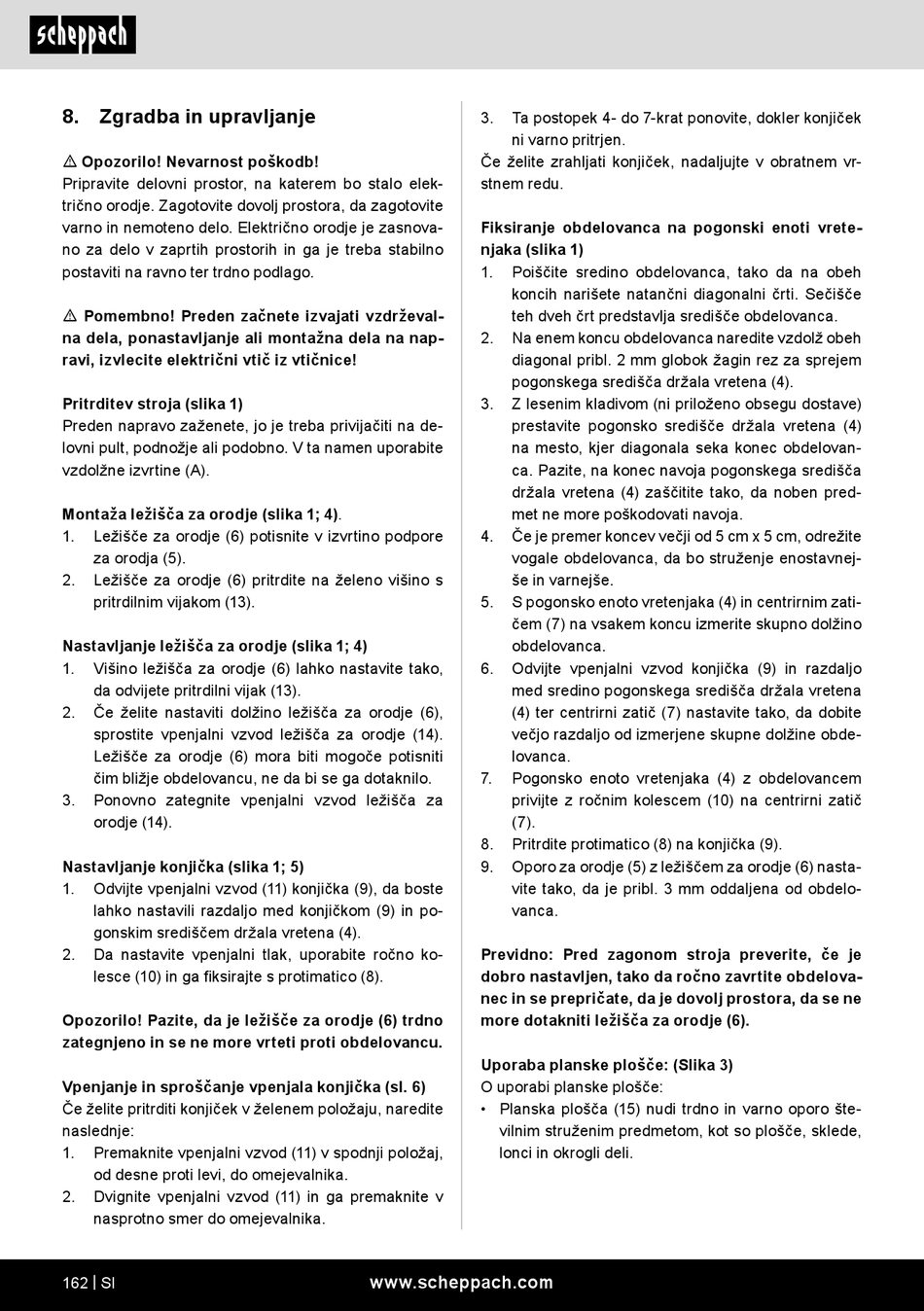

8. Zgradba in upravljanje
m Opozorilo! Nevarnost poškodb!
Pripravite delovni prostor, na katerem bo stalo elek-
trično orodje. Zagotovite dovolj prostora, da zagotovite
varno in nemoteno delo. Električno orodje je zasnova-
no za delo v zaprtih prostorih in ga je treba stabilno
postaviti na ravno ter trdno podlago.
m Pomembno! Preden začnete izvajati vzdrževal-
na dela, ponastavljanje ali montažna dela na nap-
ravi, izvlecite električni vtič iz vtičnice!
Pritrditev stroja (slika 1)
Preden napravo zaženete, jo je treba privijačiti na de-
lovni pult, podnožje ali podobno. V ta namen uporabite
vzdolžne izvrtine (A).
Montaža ležišča za orodje (slika 1; 4).
1. Ležišče za orodje (6) potisnite v izvrtino podpore
za orodja (5).
2. Ležišče za orodje (6) pritrdite na želeno višino s
pritrdilnim vijakom (13).
Nastavljanje ležišča za orodje (slika 1; 4)
1. Višino ležišča za orodje (6) lahko nastavite tako,
da odvijete pritrdilni vijak (13).
2. Če želite nastaviti dolžino ležišča za orodje (6),
sprostite vpenjalni vzvod ležišča za orodje (14).
Ležišče za orodje (6) mora biti mogoče potisniti
čim bližje obdelovancu, ne da bi se ga dotaknilo.
3. Ponovno zategnite vpenjalni vzvod ležišča za
orodje (14).
Nastavljanje konjička (slika 1; 5)
1. Odvijte vpenjalni vzvod (11) konjička (9), da boste
lahko nastavili razdaljo med konjičkom (9) in po-
gonskim središčem držala vretena (4).
2. Da nastavite vpenjalni tlak, uporabite ročno ko-
lesce (10) in ga fiksirajte s protimatico (8).
Opozorilo! Pazite, da je ležišče za orodje (6) trdno
zategnjeno in se ne more vrteti proti obdelovancu.
Vpenjanje in sproščanje vpenjala konjička (sl. 6)
Če želite pritrditi konjiček v želenem položaju, naredite
naslednje:
1. Premaknite vpenjalni vzvod (11) v spodnji položaj,
od desne proti levi, do omejevalnika.
2. Dvignite vpenjalni vzvod (11) in ga premaknite v
nasprotno smer do omejevalnika.
162 | SI
3. Ta postopek 4- do 7-krat ponovite, dokler konjiček
ni varno pritrjen.
Če želite zrahljati konjiček, nadaljujte v obratnem vr-
stnem redu.
Fiksiranje obdelovanca na pogonski enoti vrete-
njaka (slika 1)
1. Poiščite sredino obdelovanca, tako da na obeh
koncih narišete natančni diagonalni črti. Sečišče
teh dveh črt predstavlja središče obdelovanca.
2. Na enem koncu obdelovanca naredite vzdolž obeh
diagonal pribl. 2 mm globok žagin rez za sprejem
pogonskega središča držala vretena (4).
3. Z lesenim kladivom (ni priloženo obsegu dostave)
prestavite pogonsko središče držala vretena (4)
na mesto, kjer diagonala seka konec obdelovan-
ca. Pazite, na konec navoja pogonskega središča
držala vretena (4) zaščitite tako, da noben pred-
met ne more poškodovati navoja.
4. Če je premer koncev večji od 5 cm x 5 cm, odrežite
vogale obdelovanca, da bo struženje enostavnej-
še in varnejše.
5. S pogonsko enoto vretenjaka (4) in centrirnim zati-
čem (7) na vsakem koncu izmerite skupno dolžino
obdelovanca.
6. Odvijte vpenjalni vzvod konjička (9) in razdaljo
med sredino pogonskega središča držala vretena
(4) ter centrirni zatič (7) nastavite tako, da dobite
večjo razdaljo od izmerjene skupne dolžine obde-
lovanca.
7. Pogonsko enoto vretenjaka (4) z obdelovancem
privijte z ročnim kolescem (10) na centrirni zatič
(7).
8. Pritrdite protimatico (8) na konjička (9).
9. Oporo za orodje (5) z ležiščem za orodje (6) nasta-
vite tako, da je pribl. 3 mm oddaljena od obdelo-
vanca.
Previdno: Pred zagonom stroja preverite, če je
dobro nastavljen, tako da ročno zavrtite obdelova-
nec in se prepričate, da je dovolj prostora, da se ne
more dotakniti ležišča za orodje (6).
Uporaba planske plošče: (Slika 3)
O uporabi planske plošče:
• Planska plošča (15) nudi trdno in varno oporo šte-
vilnim struženim predmetom, kot so plošče, sklede,
lonci in okrogli deli.
