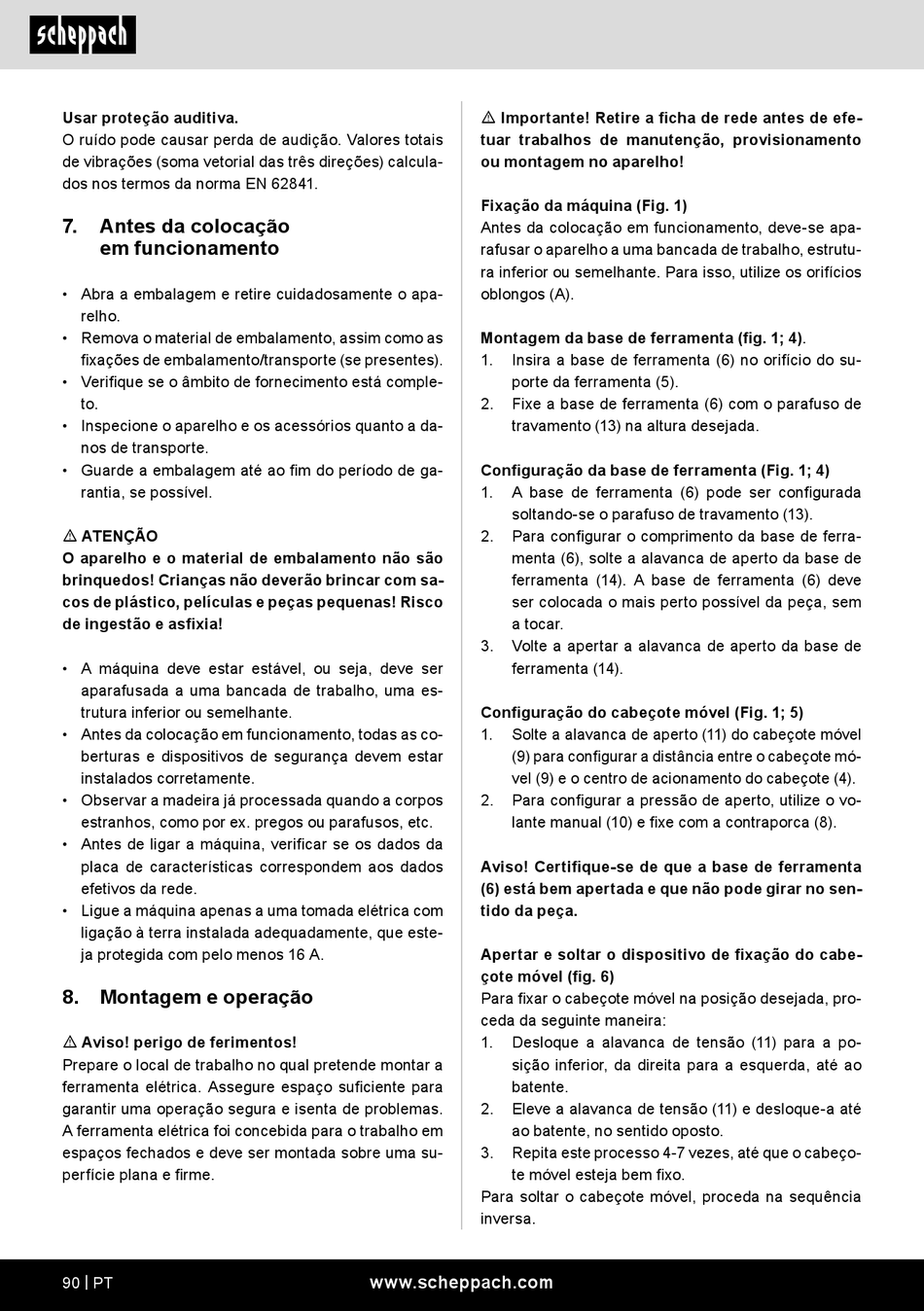

Scheppach DM600VARIO Original Bedienungsanleitung Seite 90

Usar proteção auditiva.
O ruído pode causar perda de audição. Valores totais
de vibrações (soma vetorial das três direções) calcula-
dos nos termos da norma EN 62841.
7. Antes da colocação
em funcionamento
• Abra a embalagem e retire cuidadosamente o apa-
relho.
• Remova o material de embalamento, assim como as
fixações de embalamento/transporte (se presentes).
• Verifique se o âmbito de fornecimento está comple-
to.
• Inspecione o aparelho e os acessórios quanto a da-
nos de transporte.
• Guarde a embalagem até ao fim do período de ga-
rantia, se possível.
m ATENÇÃO
O aparelho e o material de embalamento não são
brinquedos! Crianças não deverão brincar com sa-
cos de plástico, películas e peças pequenas! Risco
de ingestão e asfixia!
• A máquina deve estar estável, ou seja, deve ser
aparafusada a uma bancada de trabalho, uma es-
trutura inferior ou semelhante.
• Antes da colocação em funcionamento, todas as co-
berturas e dispositivos de segurança devem estar
instalados corretamente.
• Observar a madeira já processada quando a corpos
estranhos, como por ex. pregos ou parafusos, etc.
• Antes de ligar a máquina, verificar se os dados da
placa de características correspondem aos dados
efetivos da rede.
• Ligue a máquina apenas a uma tomada elétrica com
ligação à terra instalada adequadamente, que este-
ja protegida com pelo menos 16 A.
8. Montagem e operação
m Aviso! perigo de ferimentos!
Prepare o local de trabalho no qual pretende montar a
ferramenta elétrica. Assegure espaço suficiente para
garantir uma operação segura e isenta de problemas.
A ferramenta elétrica foi concebida para o trabalho em
espaços fechados e deve ser montada sobre uma su-
perfície plana e firme.
90 | PT
m Importante! Retire a ficha de rede antes de efe-
tuar trabalhos de manutenção, provisionamento
ou montagem no aparelho!
Fixação da máquina (Fig. 1)
Antes da colocação em funcionamento, deve-se apa-
rafusar o aparelho a uma bancada de trabalho, estrutu-
ra inferior ou semelhante. Para isso, utilize os orifícios
oblongos (A).
Montagem da base de ferramenta (fig. 1; 4).
1. Insira a base de ferramenta (6) no orifício do su-
porte da ferramenta (5).
2. Fixe a base de ferramenta (6) com o parafuso de
travamento (13) na altura desejada.
Configuração da base de ferramenta (Fig. 1; 4)
1. A base de ferramenta (6) pode ser configurada
soltando-se o parafuso de travamento (13).
2. Para configurar o comprimento da base de ferra-
menta (6), solte a alavanca de aperto da base de
ferramenta (14). A base de ferramenta (6) deve
ser colocada o mais perto possível da peça, sem
a tocar.
3. Volte a apertar a alavanca de aperto da base de
ferramenta (14).
Configuração do cabeçote móvel (Fig. 1; 5)
1. Solte a alavanca de aperto (11) do cabeçote móvel
(9) para configurar a distância entre o cabeçote mó-
vel (9) e o centro de acionamento do cabeçote (4).
2. Para configurar a pressão de aperto, utilize o vo-
lante manual (10) e fixe com a contraporca (8).
Aviso! Certifique-se de que a base de ferramenta
(6) está bem apertada e que não pode girar no sen-
tido da peça.
Apertar e soltar o dispositivo de fixação do cabe-
çote móvel (fig. 6)
Para fixar o cabeçote móvel na posição desejada, pro-
ceda da seguinte maneira:
1. Desloque a alavanca de tensão (11) para a po-
sição inferior, da direita para a esquerda, até ao
batente.
2. Eleve a alavanca de tensão (11) e desloque-a até
ao batente, no sentido oposto.
3. Repita este processo 4-7 vezes, até que o cabeço-
te móvel esteja bem fixo.
Para soltar o cabeçote móvel, proceda na sequência
inversa.
