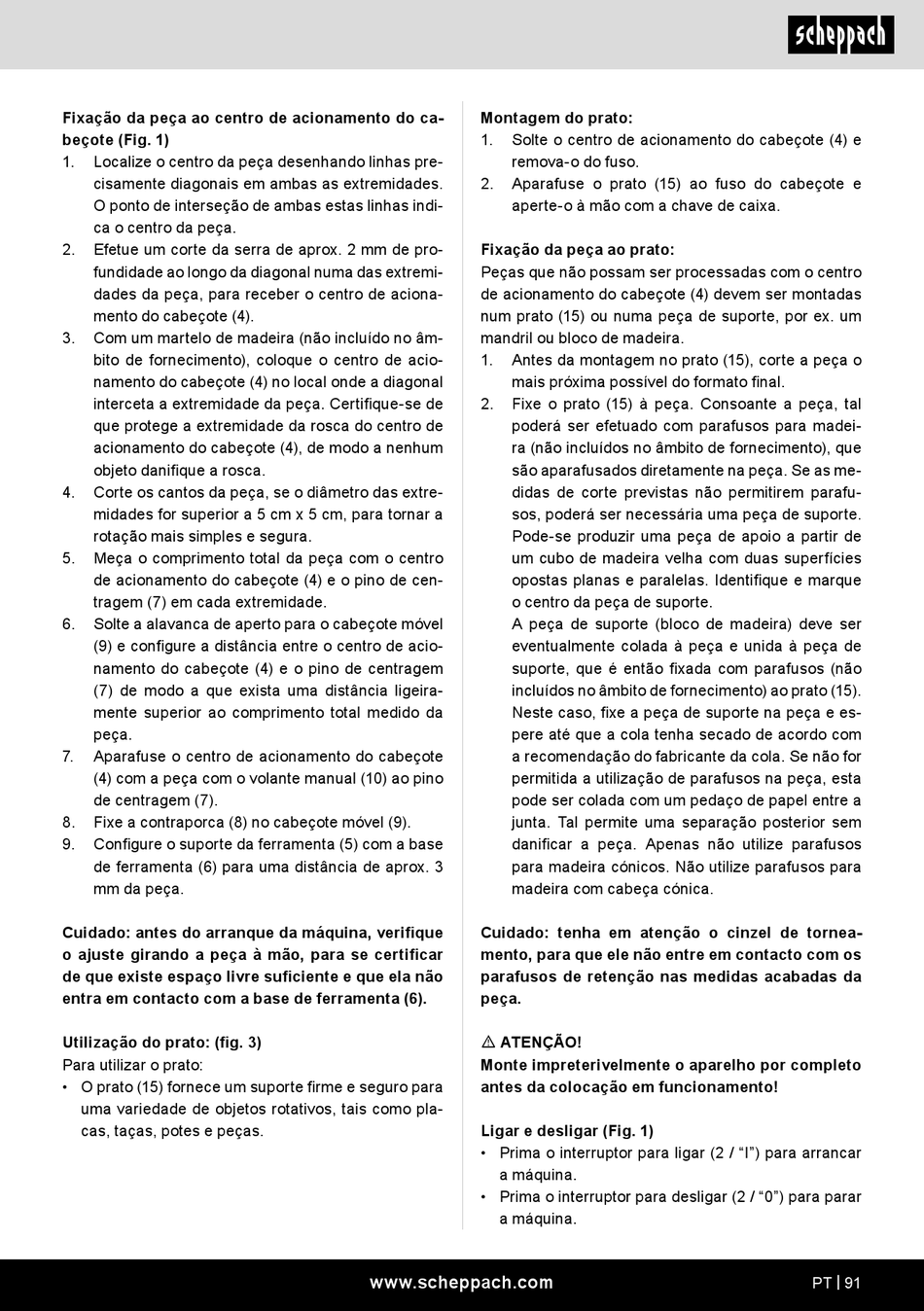

Fixação da peça ao centro de acionamento do ca-
beçote (Fig. 1)
1. Localize o centro da peça desenhando linhas pre-
cisamente diagonais em ambas as extremidades.
O ponto de interseção de ambas estas linhas indi-
ca o centro da peça.
2. Efetue um corte da serra de aprox. 2 mm de pro-
fundidade ao longo da diagonal numa das extremi-
dades da peça, para receber o centro de aciona-
mento do cabeçote (4).
3. Com um martelo de madeira (não incluído no âm-
bito de fornecimento), coloque o centro de acio-
namento do cabeçote (4) no local onde a diagonal
interceta a extremidade da peça. Certifique-se de
que protege a extremidade da rosca do centro de
acionamento do cabeçote (4), de modo a nenhum
objeto danifique a rosca.
4. Corte os cantos da peça, se o diâmetro das extre-
midades for superior a 5 cm x 5 cm, para tornar a
rotação mais simples e segura.
5. Meça o comprimento total da peça com o centro
de acionamento do cabeçote (4) e o pino de cen-
tragem (7) em cada extremidade.
6. Solte a alavanca de aperto para o cabeçote móvel
(9) e configure a distância entre o centro de acio-
namento do cabeçote (4) e o pino de centragem
(7) de modo a que exista uma distância ligeira-
mente superior ao comprimento total medido da
peça.
7. Aparafuse o centro de acionamento do cabeçote
(4) com a peça com o volante manual (10) ao pino
de centragem (7).
8. Fixe a contraporca (8) no cabeçote móvel (9).
9. Configure o suporte da ferramenta (5) com a base
de ferramenta (6) para uma distância de aprox. 3
mm da peça.
Cuidado: antes do arranque da máquina, verifique
o ajuste girando a peça à mão, para se certificar
de que existe espaço livre suficiente e que ela não
entra em contacto com a base de ferramenta (6).
Utilização do prato: (fig. 3)
Para utilizar o prato:
• O prato (15) fornece um suporte firme e seguro para
uma variedade de objetos rotativos, tais como pla-
cas, taças, potes e peças.
Montagem do prato:
1. Solte o centro de acionamento do cabeçote (4) e
remova-o do fuso.
2. Aparafuse o prato (15) ao fuso do cabeçote e
aperte-o à mão com a chave de caixa.
Fixação da peça ao prato:
Peças que não possam ser processadas com o centro
de acionamento do cabeçote (4) devem ser montadas
num prato (15) ou numa peça de suporte, por ex. um
mandril ou bloco de madeira.
1. Antes da montagem no prato (15), corte a peça o
mais próxima possível do formato final.
2. Fixe o prato (15) à peça. Consoante a peça, tal
poderá ser efetuado com parafusos para madei-
ra (não incluídos no âmbito de fornecimento), que
são aparafusados diretamente na peça. Se as me-
didas de corte previstas não permitirem parafu-
sos, poderá ser necessária uma peça de suporte.
Pode-se produzir uma peça de apoio a partir de
um cubo de madeira velha com duas superfícies
opostas planas e paralelas. Identifique e marque
o centro da peça de suporte.
A peça de suporte (bloco de madeira) deve ser
eventualmente colada à peça e unida à peça de
suporte, que é então fixada com parafusos (não
incluídos no âmbito de fornecimento) ao prato (15).
Neste caso, fixe a peça de suporte na peça e es-
pere até que a cola tenha secado de acordo com
a recomendação do fabricante da cola. Se não for
permitida a utilização de parafusos na peça, esta
pode ser colada com um pedaço de papel entre a
junta. Tal permite uma separação posterior sem
danificar a peça. Apenas não utilize parafusos
para madeira cónicos. Não utilize parafusos para
madeira com cabeça cónica.
Cuidado: tenha em atenção o cinzel de tornea-
mento, para que ele não entre em contacto com os
parafusos de retenção nas medidas acabadas da
peça.
m ATENÇÃO!
Monte impreterivelmente o aparelho por completo
antes da colocação em funcionamento!
Ligar e desligar (Fig. 1)
• Prima o interruptor para ligar (2 / "I") para arrancar
a máquina.
• Prima o interruptor para desligar (2 / "0") para parar
a máquina.
