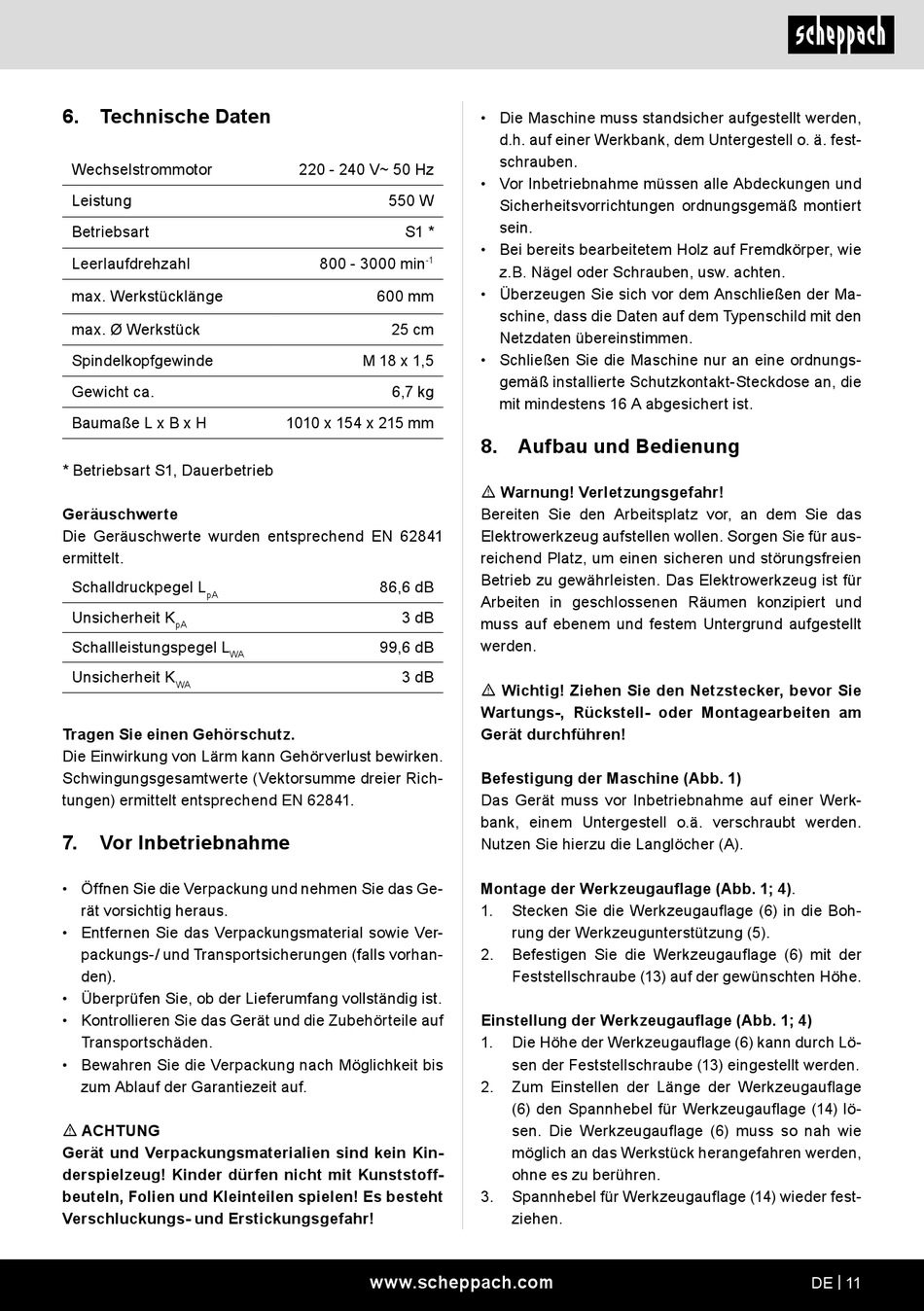

Scheppach DM600VARIO Original Bedienungsanleitung Seite 11

6. Technische Daten
Wechselstrommotor
Leistung
Betriebsart
Leerlaufdrehzahl
max. Werkstücklänge
max. Ø Werkstück
Spindelkopfgewinde
Gewicht ca.
Baumaße L x B x H
* Betriebsart S1, Dauerbetrieb
Geräuschwerte
Die Geräuschwerte wurden entsprechend EN 62841
ermittelt.
Schalldruckpegel L
pA
Unsicherheit K
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier Rich-
tungen) ermittelt entsprechend EN 62841.
7. Vor Inbetriebnahme
• Öffnen Sie die Verpackung und nehmen Sie das Ge-
rät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf
Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
m ACHTUNG
Gerät und Verpackungsmaterialien sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststoff-
beuteln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
220 - 240 V~ 50 Hz
550 W
S1 *
800 - 3000 min
-1
600 mm
25 cm
M 18 x 1,5
6,7 kg
1010 x 154 x 215 mm
86,6 dB
3 dB
99,6 dB
3 dB
www.scheppach.com
• Die Maschine muss standsicher aufgestellt werden,
d.h. auf einer Werkbank, dem Untergestell o. ä. fest-
schrauben.
• Vor Inbetriebnahme müssen alle Abdeckungen und
Sicherheitsvorrichtungen ordnungsgemäß montiert
sein.
• Bei bereits bearbeitetem Holz auf Fremdkörper, wie
z.B. Nägel oder Schrauben, usw. achten.
• Überzeugen Sie sich vor dem Anschließen der Ma-
schine, dass die Daten auf dem Typenschild mit den
Netzdaten übereinstimmen.
• Schließen Sie die Maschine nur an eine ordnungs-
gemäß installierte Schutzkontakt-Steckdose an, die
mit mindestens 16 A abgesichert ist.
8. Aufbau und Bedienung
m Warnung! Verletzungsgefahr!
Bereiten Sie den Arbeitsplatz vor, an dem Sie das
Elektrowerkzeug aufstellen wollen. Sorgen Sie für aus-
reichend Platz, um einen sicheren und störungsfreien
Betrieb zu gewährleisten. Das Elektrowerkzeug ist für
Arbeiten in geschlossenen Räumen konzipiert und
muss auf ebenem und festem Untergrund aufgestellt
werden.
m Wichtig! Ziehen Sie den Netzstecker, bevor Sie
Wartungs-, Rückstell- oder Montagearbeiten am
Gerät durchführen!
Befestigung der Maschine (Abb. 1)
Das Gerät muss vor Inbetriebnahme auf einer Werk-
bank, einem Untergestell o.ä. verschraubt werden.
Nutzen Sie hierzu die Langlöcher (A).
Montage der Werkzeugauflage (Abb. 1; 4).
1. Stecken Sie die Werkzeugauflage (6) in die Boh-
rung der Werkzeugunterstützung (5).
2. Befestigen Sie die Werkzeugauflage (6) mit der
Feststellschraube (13) auf der gewünschten Höhe.
Einstellung der Werkzeugauflage (Abb. 1; 4)
1. Die Höhe der Werkzeugauflage (6) kann durch Lö-
sen der Feststellschraube (13) eingestellt werden.
2. Zum Einstellen der Länge der Werkzeugauflage
(6) den Spannhebel für Werkzeugauflage (14) lö-
sen. Die Werkzeugauflage (6) muss so nah wie
möglich an das Werkstück herangefahren werden,
ohne es zu berühren.
3. Spannhebel für Werkzeugauflage (14) wieder fest-
ziehen.
