A
B
C
D
E
F
P P o o s s i i t t i i o o n n i i e e r r e e n n d d e e s s F F a a h h r r z z e e u u g g s s i i c c h h e e r r h h e e i i t t s s h h a a k k e e n n s s v v o o n n v v o o r r n n e e n n a a c c h h h h i i n n t t e e n n
Vor der Installation des Sicherheitshakens beim Ein- und Ausladen der Trage die Positionierung von vorne nach hinten und
seitlich überprüfen.
Überprüfen der Positionierung von vorne nach hinten:
1. Einen geeigneten Fahrzeugsicherheitshaken auswählen. Siehe Auswahl des Fahrzeugsicherheitshakens (Seite 9).
2. Den Fahrzeugsicherheitshaken mindestens 3-3/4 Zoll (9,5 cm) vom vorderen Rand der Türschwelle (A) entfernt
positionieren) (Abbildung 4). Der empfohlene Abstand von der vorderen Fläche des Sicherheitshakens beträgt
mindestens 3-3/4 Zoll (9,5 cm).
3. Prüfen, ob sich der Fahrzeugsicherheitshaken an der Halterung im hinteren Teil des Fahrzeugs befestigen lässt.
4. Prüfen, ob genügend Freiraum für den Stoßdämpfer vorhanden ist, um die Trage in das Fahrzeug ein- und aus diesem
ausladen zu können.
5. Die seitliche Platzierung des Fahrzeugsicherheitshakens überprüfen. Siehe Positionieren des
Fahrzeugsicherheitshakens von Seite zu Seite (Seite 12).
6082-209-005 Rev AA.2
B
A

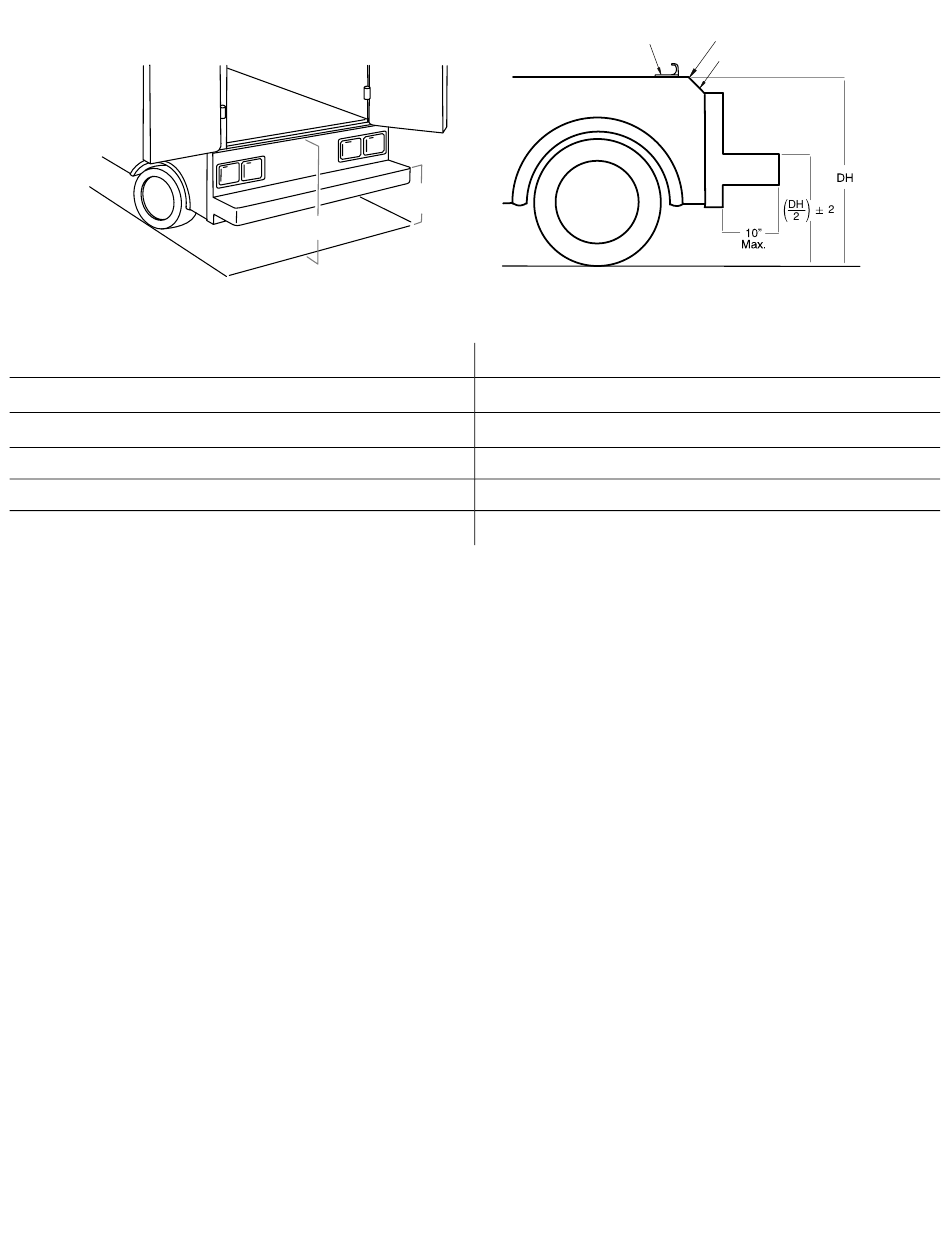

A A b b b b i i l l d d u u n n g g 3 3 – – D D e e c c k k - - u u n n d d S S t t o o ß ß f f ä ä n n g g e e r r h h ö ö h h e e
Deckhöhe (DH)
Stoßfängerhöhe
Fahrzeugsicherheitshaken
Schwellenkante
Schwelle
Stoßfängertiefe
C D
E
A
B
F
11 DE
