2. Collegare il filo al dispositivo di messa a terra usando un connettore
Cad-weld™ (morsetti da terra singoli o doppi non sono accettabili).
3. Misurare la resistenza totale tra il dispositivo di messa a terra e il morsetto di terra
del programmatore usando uno strumenti di misurazione della resistenza Megger™.
IMPORTANTE: è necessario ottenere una lettura Megger di 10 ohm o
inferiore.
NOTA: per ottenere una lettura di 10 ohm o meno potrà essere necessario installare
dei dispositivi di messa a terra supplementari. Per tali circostanze viene fornito un
morsetto di terra supplementare. Non collegare i due conduttori di massa allo stesso
terminale.
Se si richiedere ulteriore assistenza per ottenere una messa a terra corretta, mettersi in
contatto con il distributore locale Irritrol o con il rappresentante di assistenza sul
campo.
VALVE
TEST
30,5 cm
Scatola delle
valvole
Connessione
Cad-weld
7/27/10 2:38 PM Page 59
24V
AC
G
N
D
Capocorda di
SENSOR
messa a terra
Collegamento
a terra
Filo di rame pieno da
6 AWG (10 mm
Da 2,4 m
a 3,7 m
Asta di messa a terra con guaina di rame

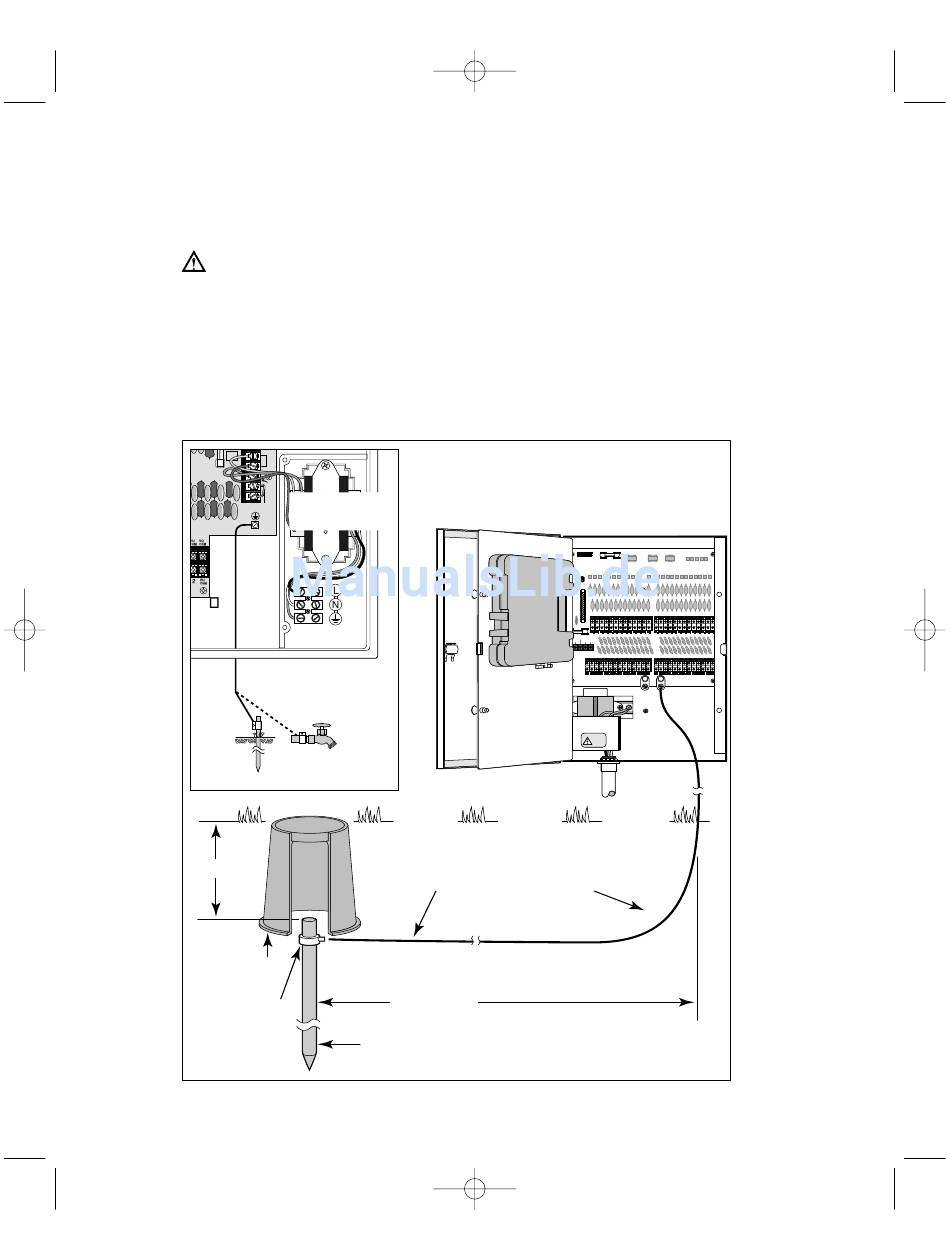

Figura 9
REMOTE REMOTE
25 26 27 28 29 30 31 32 33 34 35 36 25 26 27 28 29 30 31 32 33 34 35 36
25 26 27 28 29 30 31 32 33 34 35 36 25 26 27 28 29 30 31 32 33 34 35 36
GND GND RAIN RAIN
24VAC 24VAC SENSOR SENSOR
MV/ MV/
1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8
PUMP PUMP
MV/ MV/ 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8
PUMP PUMP
WARNING
HIGH
VOLTAGE
Raggio di curvatura
2 ) minimo di 20,3 cm
1,6 cm x 20,3 cm
VC/ VC/ VC/ VC/
37 38 39 40 41 42 43 44 45 46 47 48 37 38 39 40 41 42 43 44 45 46 47 48
COM COM COM COM
VC/ VC/ VC/ VC/
37 38 39 40 41 42 43 44 45 46 47 48 37 38 39 40 41 42 43 44 45 46 47 48
COM COM COM COM
VC/ VC/ VC/ VC/
9 10 11 12 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 13 14 15 16 17 18 19 20 21 22 23 24
COM COM COM COM
9 10 11 12 9 10 11 12 VC/ VC/ VC/ VC/ 13 14 15 16 17 18 19 20 21 22 23 24 13 14 15 16 17 18 19 20 21 22 23 24
COM COM COM COM
