ANSCHLIEßEN DES CMR-1

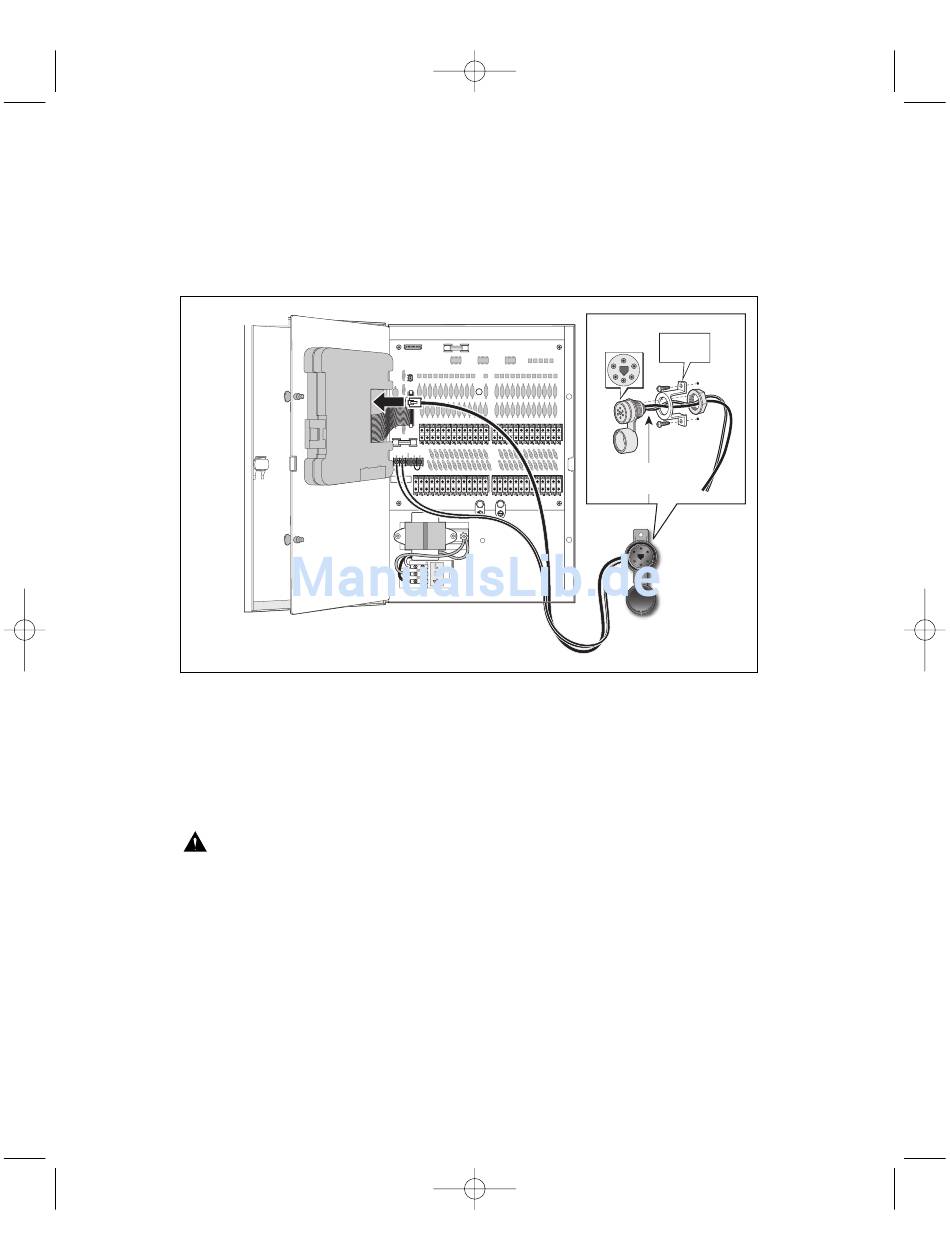

Wie im Bild unten dargestellt, wird der CMR-1-Empfängeranschluss einfach in die Buchse
hinten am Total Control-Steuermodul gesteckt. Der CMR-1-Empfängeranschluss muss
auch an die Strompole mit 24 Volt Wechselstrom angeschlossen werden.
Abbildung 8
HERSTELLUNG EINES ERDUNGSANSCHLUSSES
Die Überspannungsschutz-Komponenten des Total Control reduzieren die
Wahrscheinlichkeit von Schäden durch Spannungsspitzen, indem diese Spannung in die
Erde abgeleitet wird. Es ist deshalb bei der Installation von äußerster Wichtigkeit, damit
das Steuergerät ordnungsgemäß geerdet wird, besonders, wenn es in einer Gegend mit
häufigen Gewitterstürmen verwendet wird.
Vorsicht: Die eingebauten Überspannungsschutz-Komponenten schützen den
Stromkreis des Steuergeräts nur dann effektiv vor Stromspitzen, wenn ein
ordnungsgemäßer Erdungsanschluss hergestellt wurde. Die 5-jährige Blitzschutzgarantie ist
nur gültig, wenn der Erdungsanschluss gemäß des folgenden Verfahrens hergestellt wird.
Herstellen eines Erdungsanschlusses:
1.
Einen Vollkupferdraht der Stärke AWG 6 (10 mm
als 20,3 cm) von der Erdungsvorrichtung (Kupfererdungsstab oder -platte) zu einem der
Erdungsösen des Steuergeräts verlegen. Siehe Abbildung 8 für weitere Einzelheiten zur
Installation.
