COLLEGAMENTO DI CMR-1

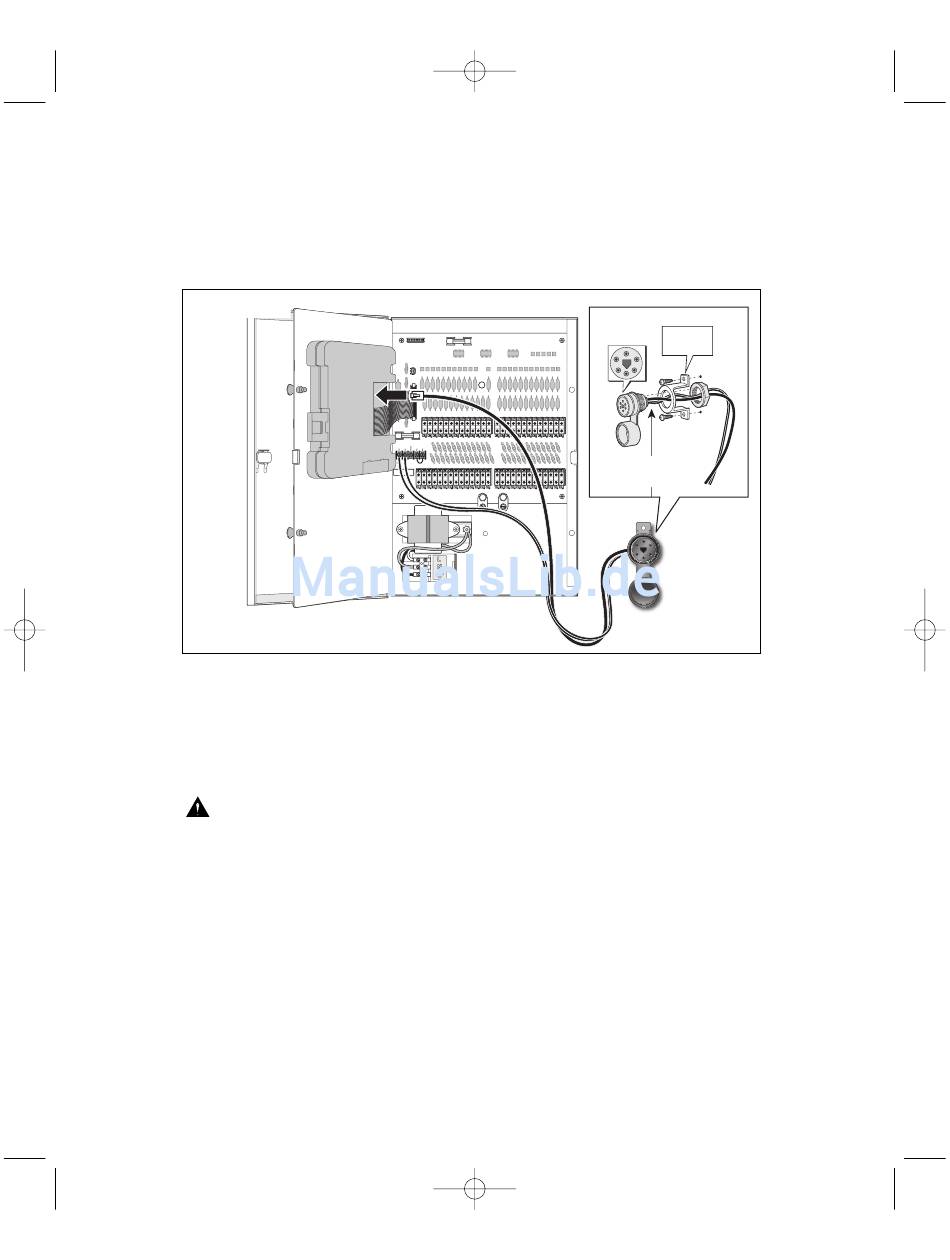

Come mostrato nella seguente illustrazione, la spina del ricevitore CMR-1 va inserita
nella presa prevista sul retro del modulo programmatore Total Control. La spina del
ricevitore CMR-1 deve essere collegata anche ai morsetti di alimentazione 24 V c.a.
Figura 8

COLLEGAMENTO DELLA MESSA A TERRA

Gli elementi di protezione da sovracorrente incorporati nel Total Control riducono la
possibilità di danno da sovracorrente deviando picchi di alta tensione alla messa a terra.
Perciò un punto importante nel processo d'installazione sarà quello di collegare
correttamente il programmatore a una linea di messa a terra, specialmente se il
programmatore si trova in un'area soggetta a fulmini.
Attenzione: i componenti della protezione incorporata contro la sovracorrente
transitoria non possono proteggere adeguatamente da tali sovracorrenti il sistema
circuitale del programmatore a meno che non siano collegati correttamente a una linea di
messa a terra. La garanzia di 5 anni contro i fulmini sarà nulla se non si applicano le
corrette misure di messa a terra come specificato nella procedura che segue.
Per collegare una messa a terra:
1. Portare un filo di rame pieno da 6 AWG (10 mm
raggio inferiore a 20,3 cm) dal dispositivo di messa a terra (asta o piastra a guaina di
rame) a uno dei morsetti di terra del programmatore, forniti a questo scopo. Per
ulteriori informazioni e consigli per l'installazione vedere la Figura 8.
24
