Irritrol Junior DC Bedienungsanleitung

BEDIENUNGSANLEITUNG

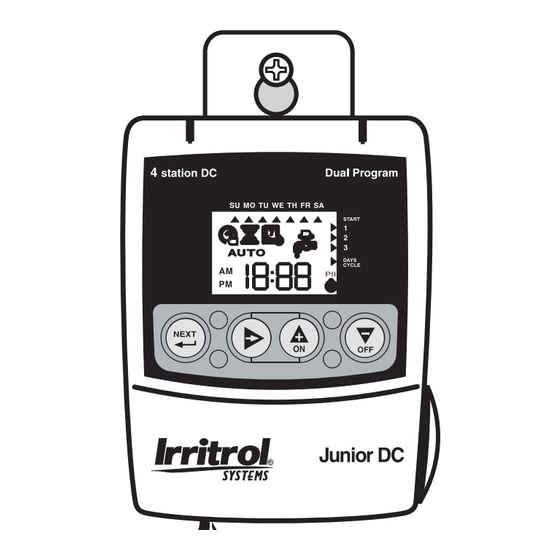

Junior DC

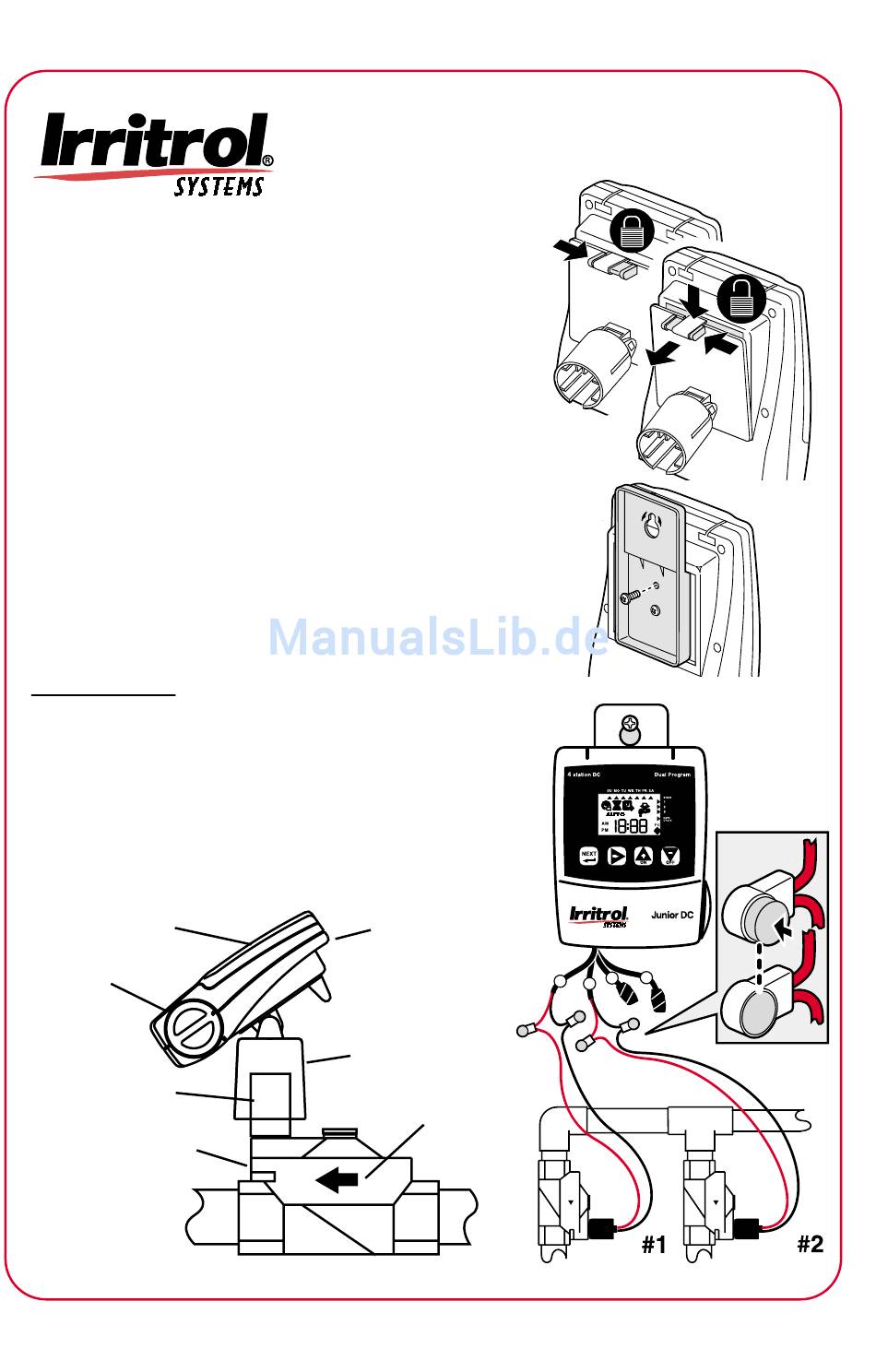

Installationsanleitung:
Befestigen Sie die Steuerung mit der Halterung für die
2
Wandmontage an der Wand oder mit der Halterung für die
Ventilmontage am Ventil.
1
3
Schließen Sie die Magnetventil-Leitungen an die Steuerung an.
Alle von der Steuerung abgehenden Kabel sind mit einer
Stationsnummer gekennzeichnet. Verbinden Sie die ROTE
Leitung des Magnetventils mit dem ROTEN Kabel der Steuerung
und verfahren Sie ebenso mit den SCHWARZEN Kabeln.
Verwenden Sie die wasserdichten Crimp-Verbinder für die
Anschlüsse. Schützen Sie zur Verhinderung von Kurzschlüssen
die nicht genutzten Zuleitungen mit Isolierband.
Stellen Sie diese Verbindungen her, BEVOR
Sie die Batterie installieren!
Nach Anschluss der Batterie prüft die Steuerung, ob sich die
Ventile in geschlossener Stellung befinden.
9-Volt-Ventil
Mit dieser Steuerung muss ein impulsgesteuertes Magnetventil
(9 V) verwendet werden. Es wird auch als "Stromstoß"-Ventil
bezeichnet. Bei diesem Ventil kann es sich um ein Zwei- oder
Drei-Wege-Ventil für Hydraulikventilanwendungen handeln.
Hinweis: Die Darstellung zeigt ein Zwei-Wege-Ventil.
Ventilmontage der Steuerung
OBERE VERKLEINDUNG
STEUERUNG
BATTERIEFACH
4
3
1
2
HALTERUNG
MAGNETVENTIL
FLIEßRICHTUNG
KUNSTSTOFFVENTIL
1
