COLLEGAMENTO DEL RELÈ D'AVVIO DELLA POMPA
Quando una pompa deve essere azionata dal programmatore, si deve adoperare un relè
compatibile. La bobina del relè sarà collegata al terminale della valvola generale (MV) e
deve essere calibrata per un massimo di 24 V c.a. a 0,5 A.
I contatti del relè saranno collegati ai terminali dell'avvio pompa e devono avere una
capacità nominale adatta per l'uso con questo tipo di pompa.
NOTA: soppressori di corrente transitoria possono rendersi necessari sui contatti del relè
in installazioni che usano grosse pompe.
Attenzione: Non collegare direttamente il terminale d'uscita della valvola generale
ai terminali di avviamento della pompa. Così facendo si danneggerà il programmatore.

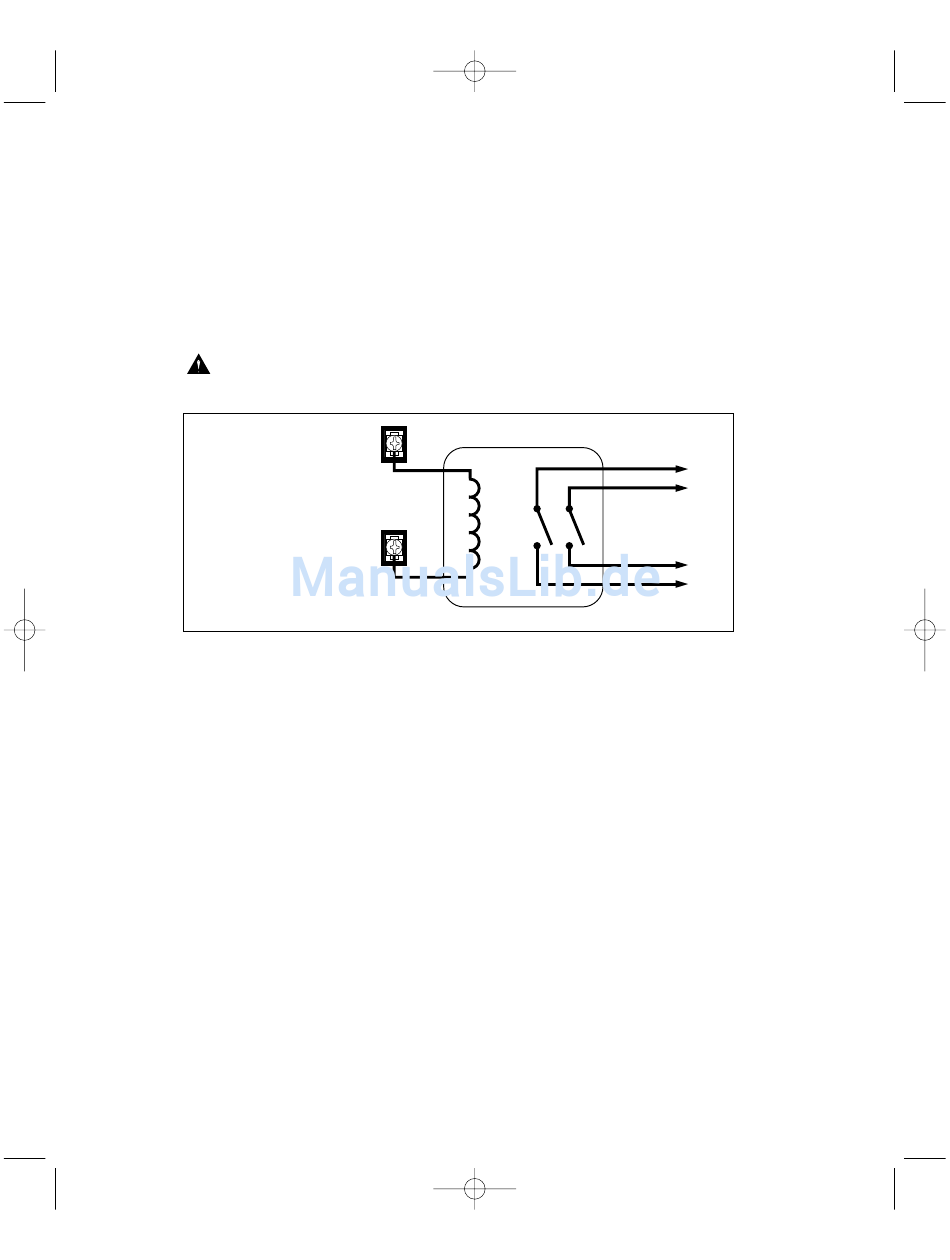

Figura 6
(Lato 24 V)
Per collegare il relè d'avvio pompa:
1. Individuare il blocco terminale blu etichettato
2. Collegare il terminale della valvola generale (MV) a uno dei lati della bobina del
relè.
3. Collegare l'altro lato della bobina del relè al terminale comune della valvola
(VC/COM). Vedere Figure 5 e 6. (Lato 24 V)
4. Inserire il filo di controllo nel terminale contrassegnato
22
7/27/10 2:38 PM Page 56
Valvola generale
Terminale (MV)
Comune valvole
Terminale (VC)
(Lato alta
tensione)
Alla pompa o
all'avviatore della
pompa grande
Alimentazione pompa
.
MV/PUMP
.
MV/PUMP
