373-0568revA-Ger-Ital.qxp
INSTALLATION DER KABELSCHUTZROHRE
HINWEIS: Kabelschutzrohre und Adapter sind nicht im Lieferumfang des Steuergeräts
inbegriffen, sind aber u. U. zur Installation in Ihrer Gegend vorgeschrieben. Machen Sie
sich mit den örtlichen elektrischen Bestimmungen vertraut, und installieren Sie die
Schutzrohre wie vorgeschrieben.
1.
1. Für Stromkabel die Klemmleistenabdeckung unter dem Trafo entfernen. Ein
Schutzrohr zwischen Schutzschaltertafel und Steuergerätkasten verlegen. Dazu das
13-mm-Durchgangsloch oder die 19-mm-Aussparung (ausbrechen) verwenden.
2.
Für Feldkabel kann ein 51-mm- oder 75-mm-Schutzrohr verlegt werden. Falls ein 75-
mm-Schutzrohr erforderlich ist, den Aussparungsring entfernen, um den
Lochdurchmesser zu vergrößern. Es ist ausreichend Platz vorhanden, um an der
Rohrverschraubung eine Sechskantmutter oder Kronenmutter anzubringen.
ANSCHLUSS DER STROMKABEL
WARNUNG: Alle elektrischen Komponenten müssen den örtlichen und
nationalen Vorschriften entsprechen. Dies trifft auch auf die Installation durch
qualifiziertes Fachpersonal zu. Diese Vorschriften machen u. U. in der Festverdrahtung
eine Trennvorrichtung von der Stromquelle von mindesten 3 mm in der Leitung und
den neutralen Polen erforderlich. Vor dem Anschluss an das Steuergerät sicherstellen,
dass der Netzstrom abgeschaltet ist (OFF). Der zum Anschluss an das Steuergerät
verwendete Draht muss eine Isolierung für 40,5 °C (105°F) besitzen.
Vorsicht: Das Steuergerät niemals an eine Phase eines dreiphasigen elektrischen
Systems anschließen, das von einer Pumpe oder anderen elektrischen Geräten
verwendet wird.
1.
Sicherstellen, dass der Netzstrom abgeschaltet ist. Siehe Warnung oben.
2.
Die stromführenden und das Erdungskabel durch Kabelrohre zum Steuergerät führen.
Vorsicht: Das Steuergerät niemals an eine Phase eines dreiphasigen
elektrischen Systems anschließen, das von einer Pumpe oder anderen elektrischen
Geräten verwendet wird.
3.

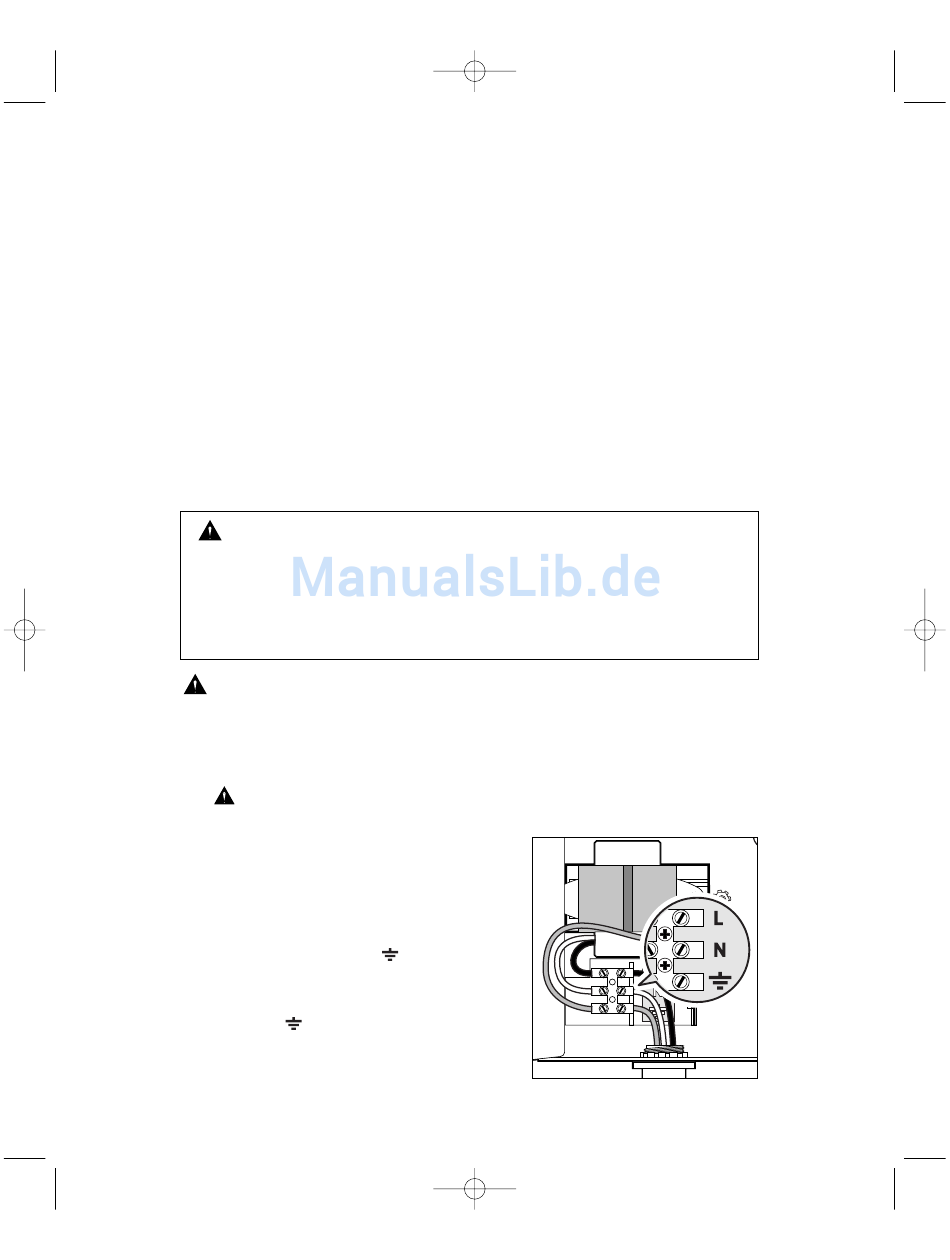

Die direkt unter dem Trafo installierte
Abdeckplatte abnehmen. Die
Wechselstromleitung mit einem kleinen, flachen
Schraubendreher folgendermaßen an der
Klemmleiste befestigen: schwarzer Draht (Strom)
an „L", weißer Draht (Neutral) an „N" und
grüner Draht (Erdung) an
(siehe Abb. 7). Für Modelle mit 230-240 V~ die
Kabel wie folgt anschließen: Leitung (braun) an
„L", Neutral (blau) an „N" und Gerätemasse
(grün) an „
aufsetzen.
4.
Der Steuerung Strom zuführen.
20
7/27/10
2:38 PM
Page 22
". Die Abdeckplatte wieder
Abbildung 4
