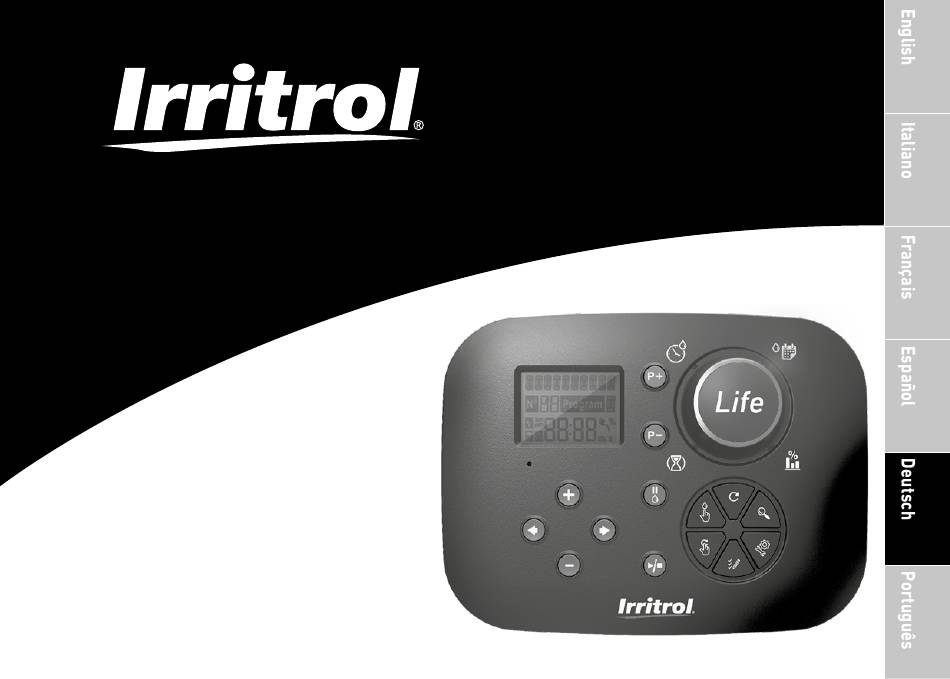

Life Plus Controller 4-8-12-16
Bewässerungs-Controller
Bedienungsanleitung
LIFE-P-B, LIFE-P-SM, LIFE-P, LIFE-P-8, LIFE-P-12 and LIFE-P-16

Werbung

loading

Inhaltszusammenfassung für Irritrol Life Plus Controller 4

  • Seite 1 Life Plus Controller 4-8-12-16 Bewässerungs-Controller Bedienungsanleitung LIFE-P-B, LIFE-P-SM, LIFE-P, LIFE-P-8, LIFE-P-12 and LIFE-P-16...
  • Seite 2 Life Plus Controller 4-8-12-16 Merkmale des Life Plus Controller • Modulare Lösung: – Universal-Steuermodul LIFE-MOD für Bewässerungs-Controller der LIFE-Familie – Modulare Anzahl Stationen mit 4-Stationen-Modul für: - LIFE Plus 4: 4 Stationen plus MV - LIFE Plus 8: 8 Stationen plus MV...
  • Seite 3 Life Plus Controller 4-8-12-16 Spezifikationen Life Plua Rückseitenmodul AMBESSUNGEN • Controller 186 mm B 140 mm H 67 mm T Von 4 bis 16 Stationen • Steuermodul LIFE-MOD 186 mm B 140 mm H 47 mm T • Rückseitenmodul LIFE Plus-B 149 mm B 104 mm H 37 mm T LEISTUNG •...
  • Seite 4 Life Plus Controller 4-8-12-16 INDEX Spezifikationen • Über den LIFE Controllerspeicher • Abmessungen • Erstellung eines Kalender-Tageplans • Leistung • Erstellung eines Plans nach geraden oder ungeraden Tagen • Verwendung • Erstellung eines Tagesintervallplans • Einstellung der Programmstartzeit (einfacher Bewässerungszyklus) •...
  • Seite 5 Life Plus Controller 4-8-12-16 Einstellung der Sensorfunktionen Loop-Modus • Einstellung des Sensortyps • Einstellung des Loop-Modus • Sensorverzögerung auf Sensor aktiv setzen • Einstellung von Programm(en) auf Sensor aktiv • Steuerungsbetrieb • Aktion auf Sensor aktiv setzen • Automatischer Betrieb •...
  • Seite 6 Life Plus Controller 4-8-12-16 Komponenten des Rückseitenmoduls Installation des Rückseitenmoduls 1. Klemmenleiste. 1. Wählen Sie für einen sicheren und zuverlässigen Betrieb eine Installationsstelle, die die 2. DB15-Stecker zum Steuermodul. folgenden Bedingungen optimal erfüllen kann: 3. Stecker für das Life Plus 4-Station Modul.
  • Seite 7 Life Plus Controller 4-8-12-16 Anschluss eines 4-Stationen-Moduls Anschluss der Ventile Der Life Plus Controller steuert die Magnetventile durch 4-Stationen-Module, die dem Brett des 1. Die Ventildrähte oder Kabel von den Ventilen in den Controller-Schrank leiten. Rückseitenmoduls hinzugefügt werden können. Hinweis: Obwohl bis zu 14 AWG (2 mm ) Kabel verwendet werden kann, empfiehlt es sich, ein Um ein 4-Stationen-Modul hinzuzufügen:...
  • Seite 8 Life Plus Controller 4-8-12-16 Anschluss eines Pumpenstartrelais Sensorinstallation (*) ACHTUNG: Um Controller-Schäden zu vermeiden, stellen Sie sicher, dass der Ein Sensor kann direkt an den Life Plus Controller angeschlossen werden, um automatisch eine Pumpenstart-Relaisstrom zwischen 0,15 und 0,3 Ampere liegt. Den Pumpenmotor nicht direkte Steuerung der Bewässerungsprogramme durchzuführen.
  • Seite 9 Life Plus Controller 4-8-12-16 Den Life Plus anschließen Anschluss der Stromquelle Steuermodul 1. 10 cm des Transformatorkabels in den Controller durch das Kabelrohr (C) der Abbildung 1 oder durch die Öffnung leiten (falls kein Kabelrohr verwendet wird). 2. Verbinden Sie die blauen und braunen Transformatorkabel mit den Klemmen „24 V AC“.
  • Seite 10 Life Plus Controller 4-8-12-16 Werkseinstellungen Komponenten des Steuermoduls Das Steuermodul kann auf folgende Weise in seine Werkseinstellungen zurückversetzt werden: Steuermodul Programmierwählscheibe - Zur Auswahl der Bewässerungsfunktionen. 1. Drücken und die +- und –Tasten gedrückt halten Programmierwählscheibe-Positionen: 2. Drücken Sie die Schaltfläche Zurücksetzen (siehe Komponenten des Steuermoduls Nr.18) Laufzeit - Um die Laufzeit der Station festzulegen.
  • Seite 11 Life Plus Controller 4-8-12-16 Symbol - Wird angezeigt, wenn die angezeigte Zeitdauer in Minuten und Sekunden angegeben wird. Symbol - Wird angezeigt, wenn 24V AC fehlt oder das Steuer- modul aus der Wandhalterung entfernt wird. Blinkt, um anzuzeigen, dass es keinen Strom gibt.
  • Seite 12 Life Plus Controller 4-8-12-16 Programmierung Planen Ihres Bewässerungsplans Hinweis: Für beste Ergebnisse wird empfohlen, zuerst die EINSTELLUNGEN des Controllers Es ist oft hilfreich, vor Beginn der Programmierschritte Ihren Bewässerungsplan auf Papier zu anzupassen. planen. Ausfüllen des Bewässerungsplanformulars Sprache einstellen Ausfüllen des Bewässerungsplanformulars (für ein Beispiel besuchen Sie bitte unsere Webseite: www.life.irritrol.it).
  • Seite 13 Life Plus Controller 4-8-12-16 • die optionale Verzögerung zwischen zwei aufeinander folgenden Programm- Über den Speicher des LIFE Plus Bewässerungszyklen Controllers • Wasser-Budget – gibt den Prozentsatz an, um die Laufzeit der einzelnen Stationen, die einem ausgewählten Programm zugewiesen werden, zu verringern oder zu erhöhen.
  • Seite 14 Life Plus Controller 4-8-12-16 Erstellung eines Kalendertagesplans Erstellung eines Tagesintervallplans Mit dem Kalendertagesplan können Sie jeden Wochentag als aktiven oder inaktiven Ein Tagesintervallplan ermöglicht die Einstellung von Bewässerungstagen ohne Rücksicht Bewässerungstag einstellen. Jeder Tag kann in jedem Programm A, B, C und D aktiv oder inaktiv auf die tatsächlichen Wochentage.
  • Seite 15 Life Plus Controller 4-8-12-16 Startzeit des Einstellprogramms Einstellung der Programmstart-/Stoppzeit (einfacher Bewässerungszyklusmodus) (Loop-Modus) Die Programmstartzeit ist die Tageszeit, die Sie wählen, um einen automatischen Manchmal ist es notwendig, ein Bewässerungsprogramm kontinuierlich zwischen einer Start- Bewässerungsprogrammzyklus zu beginnen. Wenn ein Programm beginnt, wird jede Station und Stoppzeit durchzuführen.
  • Seite 16 Life Plus Controller 4-8-12-16 Einstellung der Stationslaufzeitdauer Einstellung des Wasserbudgets Die Laufzeit der Station ist die Dauer des Betriebs einer Station, sobald sie gestartet wurde. Mit dem Wasserbudget können Sie die aktuelle Laufzeit einer einzelnen Station, die einem Eine Station wird einem Programm zugewiesen, wenn sie eine bestimmte Laufzeit erhält, mit ausgewählten Programm zugeordnet ist, bequem verringern oder erhöhen.
  • Seite 17 Life Plus Controller 4-8-12-16 2-V YES-MV, 2 Ventile und Hauptventil Sondereinstellungen 3-V YES-MV, 3 Ventile und Hauptventil 4-V NO-MV, 4 Ventile und kein Hauptventil (*) Wichtige Anmerkung 1: Wenn die maximale Anzahl von Stationen gleichzeitig AN Zusätzliche Einstellungen stehen zur Verfügung, um Ihre Bedürfnisse besser zu erfüllen.
  • Seite 18 Life Plus Controller 4-8-12-16 Einstellung des Saisonwasserbudgets Einstellung Kein AC-Modus Der Life Plus Controller wurde voreingestellt, um das Budget automatisch anzupassen, um Schaltfläche • Drücken Sie , um auf die Einstellungen des Controllers zuzugreifen. die durchschnittlichen saisonalen Wetterveränderungen zu berücksichtigen. Ein anderer Wert oder die Schaltfläche...
  • Seite 19 Life Plus Controller 4-8-12-16 Sensor Wasserzähler Life Plus verfügt über einen Sensoreingang, der mit einem trockenen Kontaktschalter an jede Life Plus hat einen Wasserzählereingang, der mit jeder Art von Wasserzähler mit Art von Sensor angeschlossen werden kann. impulssteuerter trockener Kontaktausgabe verbunden werden kann.
  • Seite 20 Life Plus Controller 4-8-12-16 auszuwählen. Lokale Aktion auf Sensor oder Zählerfunktion ACTIVE Anmerkung: Der Wasserfluss wird nicht auf Überlauf, Unterlauf und Verlust getestet, wenn: • 24V AC fehlt • Das Control Panel aus seiner Wandhalterung entfernt wird • Ein Ventil manuell aktiviert wird KEINE ➞...
  • Seite 21 Life Plus Controller 4-8-12-16 Einstellung der Sensorfunktionen Wichtig: Anmerkung 1: wenn eine lokale Aktion aktiv ist, muss sie zunächst normal werden, um wieder aktiv zu sein. Hinweis 2: Überlauf und Unterlauf werden jedes Mal getestet, wenn mindestens eine Station, Einstellung des Sensortyps unabhängig von MV, aktiviert ist.
  • Seite 22 Life Plus Controller 4-8-12-16 Einstellung von Programm(en) auf Sensor aktiv liegt. • Drücken Sie die Schaltfläche, um auf die Einstellungen des Controllers zuzugreifen. Einstellung der Überlaufschwelle • Drücken Sie die oder die Schaltflächen, um SENS @ PRG auszuwählen • Drücken Sie die oder die Schaltfläche, um alle 4 Programme (A, B, C, D) oder NUR...
  • Seite 23 Life Plus Controller 4-8-12-16 Einstellung der lokalen Aktion auf Überlauf aktiv Hinweis: Die Seite UNDR-DELAY ist nur verfügbar, wenn UNDR P/m nicht auf OFF eingestellt ist. • Drücken Sie die Schaltfläche, um auf die Einstellungen des Controllers zuzugreifen. Einstellung von Programm(en) auf Unterlauf aktiv •...
  • Seite 24 Life Plus Controller 4-8-12-16 Einstellung der Verlustschwelle Einstellung der lokalen Aktion auf Verlust aktiv • Drücken Sie die Schaltfläche, um auf die Einstellungen des Controllers zuzugreifen. • Drücken Sie die Schaltfläche, um auf die Einstellungen des Controllers zuzugreifen. • Drücken Sie die oder die Schaltflächen, um LOSS PULSE auszuwählen...
  • Seite 25 Life Plus Controller 4-8-12-16 Einstellung des Loop-Modus Betrieb des Controllers • Drücken Sie die Schaltfläche, um auf die Einstellungen des Controllers zuzugreifen. • Drücken Sie die oder die Schaltflächen, um LOOP MODE auszuwählen Der LIFE Plus Controller verfügt über fünf Betriebsmodi: •...
  • Seite 26 Life Plus Controller 4-8-12-16 Automatischer Betrieb Manueller Stationsbetrieb Der automatische Betrieb erfolgt immer dann, wenn der programmierte Startzeit- und Der manuelle Steuerbetrieb überschreibt alle aktuell aktiven automatischen Betriebs- und Bewässerungstag mit der internen Uhr und dem Kalender des LIFE Plus Controller Sensoreingänge.
  • Seite 27 Life Plus Controller 4-8-12-16 Manueller Programmbetrieb Testmodus Der manuelle Programmbetrieb ermöglicht den manuellen Start automatischer Die Auswahl dieser Funktion ermöglicht es Ihnen, ein schnelles temporäres Bewässerungsprogramme. Bewässerungsprogramm durchzuführen, um den Betrieb jeder Bewässerungsstation zu testen 1. Drücken Sie die Schaltfläche Manual Program.
  • Seite 28 Life Plus Controller 4-8-12-16 Life Plus Controller auf Pause/Aus Hilfefunktion einstellen Life Plus Controller verfügt über eine HILFE-Funktion, die sofortige Hilfe für die aktuelle Funktion bietet. Diese Funktion ermöglicht es, alle automatischen Bewässerungsvorgänge von 1 bis 31 Tage zu • Drücken Sie die HELP -Schaltfläche und halten Sie sie gedrückt, um mit der Anzeige des...
  • Seite 29 • Laden Sie die APP „Irritrol LIFE“ herunter und installieren Sie sie auf Ihrem Smartphone. • Starten Sie die APP „Irritrol LIFE” und befolgen Sie das Verfahren für die Anmeldung und für die Anpassung der APP an das Irritrol LIFE.
  • Seite 30 Life Plus Controller 4-8-12-16 FEHLERSUCHE Symptom Mögliche Ursachen Abhilfe Das Display ist leer und der Die Stromversorgung ist unterbrochen. Transformatoranschlüsse prüfen. Controller funktioniert nicht. Überprüfen Sie den AC-Schaltschrank auf einen ausgelösten Trennschalter oder GFI und setzen Sie ihn zurück. Reagiert nicht auf Befehle Mikroprozessor gestoppt.
  • Seite 32 Für technische Unterstützung: www.life.irritrol.it Life Plus Controller 4-8-12-16 Bewässerungs-Controller © 2020 Irritrol...
