INSTALLAZIONE DEL SENSORE
DELL'INTERRUTTORE PER PIOGGIA
Total Control è progettato per essere usato con un sensore per pioggia normalmente
chiuso o "Interruttore per pioggia". (Vedere pagina 6 per ulteriori importanti informazioni
sull'interruttore per pioggia).
Per collegare un sensore dell'interruttore per pioggia:
1. Rimuovere il foro incompleto da
13 mm fornito sulla parte frontale dell'apertura di accesso per i conduttori di
alimentazione. Installare a questo punto la conduttura richiesta.
2. Portare i fili del sensore all'interno del mobiletto.
3. Togliere il filo di ponticello dai terminali del rain sensor (sensore della pioggia).
Collegare i fili del sensore ai terminali in un ordine qualsiasi. Vedere la Figura 7.
NOTA: per ulteriori informazioni, fare riferimento alle istruzioni per l'installazione
fornite con il sensore della pioggia.

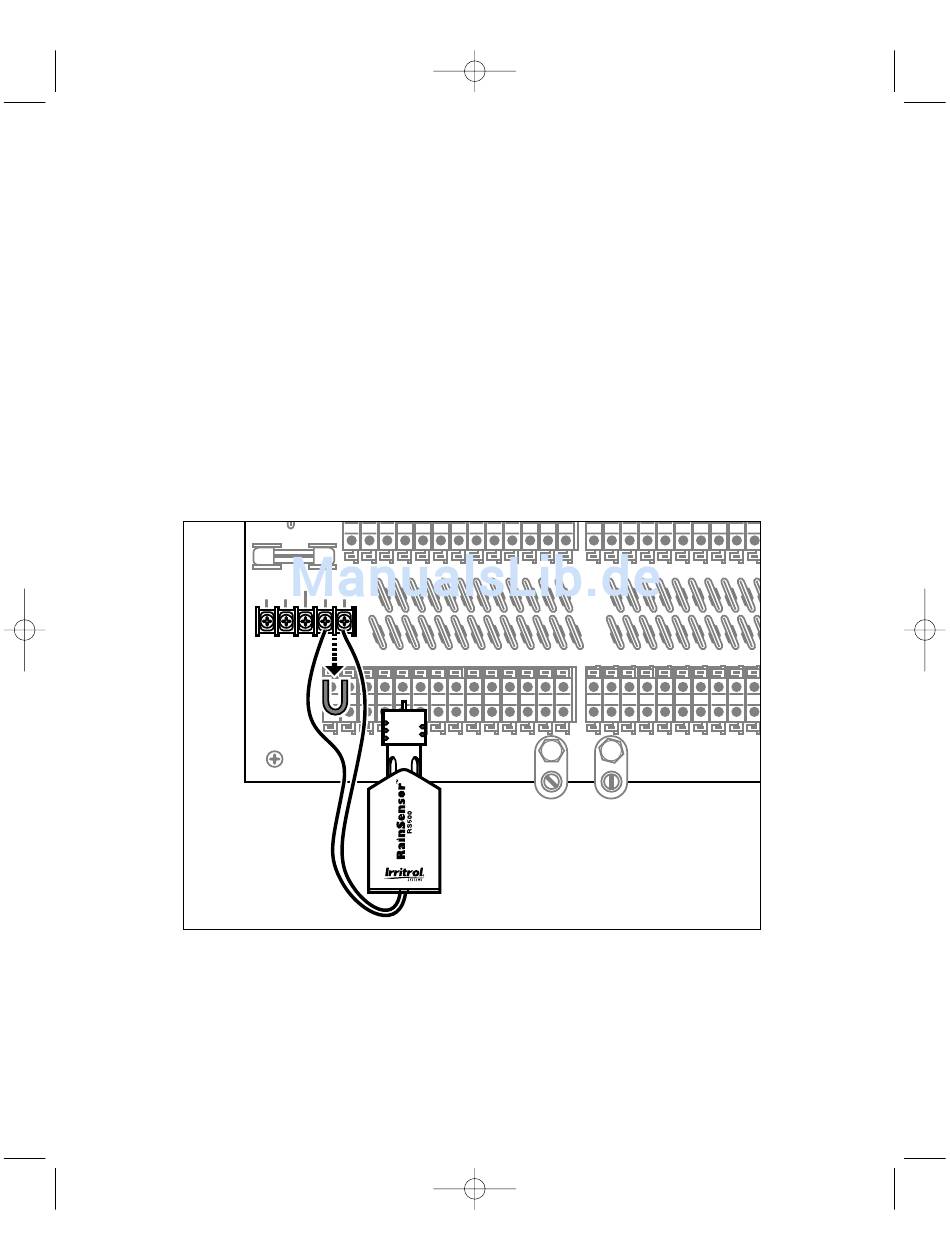

Figura 7
