COLLEGAMENTO DEI FILI DELLA VALVOLA
1.
Per approntare un filo comune del campo, congiungere un filo a uno dei cavi del
solenoide della valvola di ciascun irrigatore e alla valvola generale (opzionale).
Vedere la Figura 5.
2.
Congiungere un filo separato di controllo al filo rimanente del solenoide di ciascuna
valvola. Per identificazione presso il programmatore, apporre ai fili di controllo
un'etichetta con il numero della stazione a cui ciascun filo è collegato.
Attenzione: tutte le giunture devono essere impermeabilizzate onde prevenire
cortocircuiti e possibili corrosioni.
Relè d'avvio della
pompa o
Valvola generale
stazione. Un carico massimo di 50 VA (2 A) (inclusa la valvola generale o il relè della
pompa) può essere programmato per un funzionamento simultaneo. Il superare questi
limiti potrebbe apportare danni al programmatore.
3.
Portare i conduttori di controllo e comune nel mobiletto del programmatore.
Rimuovere circa 13 mm di isolante dalle estremità di ciascun filo. Lunghezze inferiori
di filo esposto non saranno adeguate per il contatto.
NOTA: Il blocco terminale a sconnessione rapida offre il collegamento di un filo di
rame pieno da 12 AWG (4 mm
Inserire il conduttore in una delle due aperture fornite. Dopo avere inserito, tirare
delicatamente per accertare che il filo sia ben tenuto. Per rilasciare il conduttore,
premere la levetta situata direttamente sopra e sotto il terminale.
4.
Ciascun blocco terminale da 12 stazioni è stato dotato di due terminali per filo comune
del campo. Collegare il filo (o fili) comuni ai terminali contrassegnati vc/com.
5.
Consultando la Figura 4, collegare ciascun filo di controllo della valvola al terminale
della rispettiva stazione.
NOTA: Il Morsetto energizzato (vedere voce 25 a pagina 3) fornisce tensione da 24 V c.c.
che può essere utilizzata per abilitare l'identificazione della valvola presso il
programmatore. Con il comune delle valvole collegato, semplicemente toccare il filo della
stazione al Morsetto energizzato per energizzare la valvola.
7/27/10
2:38 PM
MV/
1
2
3
4
PUMP
MV/
1
2
3
4
PUMP
Valvola Stazione 1
Attenzione: un carico massimo di 12 VA (0,5 A) può essere collegato a ciascuna
2
), o due da 14 AWG (2,5 mm
Page 55
VC/
VC/
5
6
7
8
9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
COM
COM
VC/
VC/
5
6
7
8
9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
COM
COM
Valvola
Stazione 3
Valvola Stazione 2
2
), per ogni posizione.

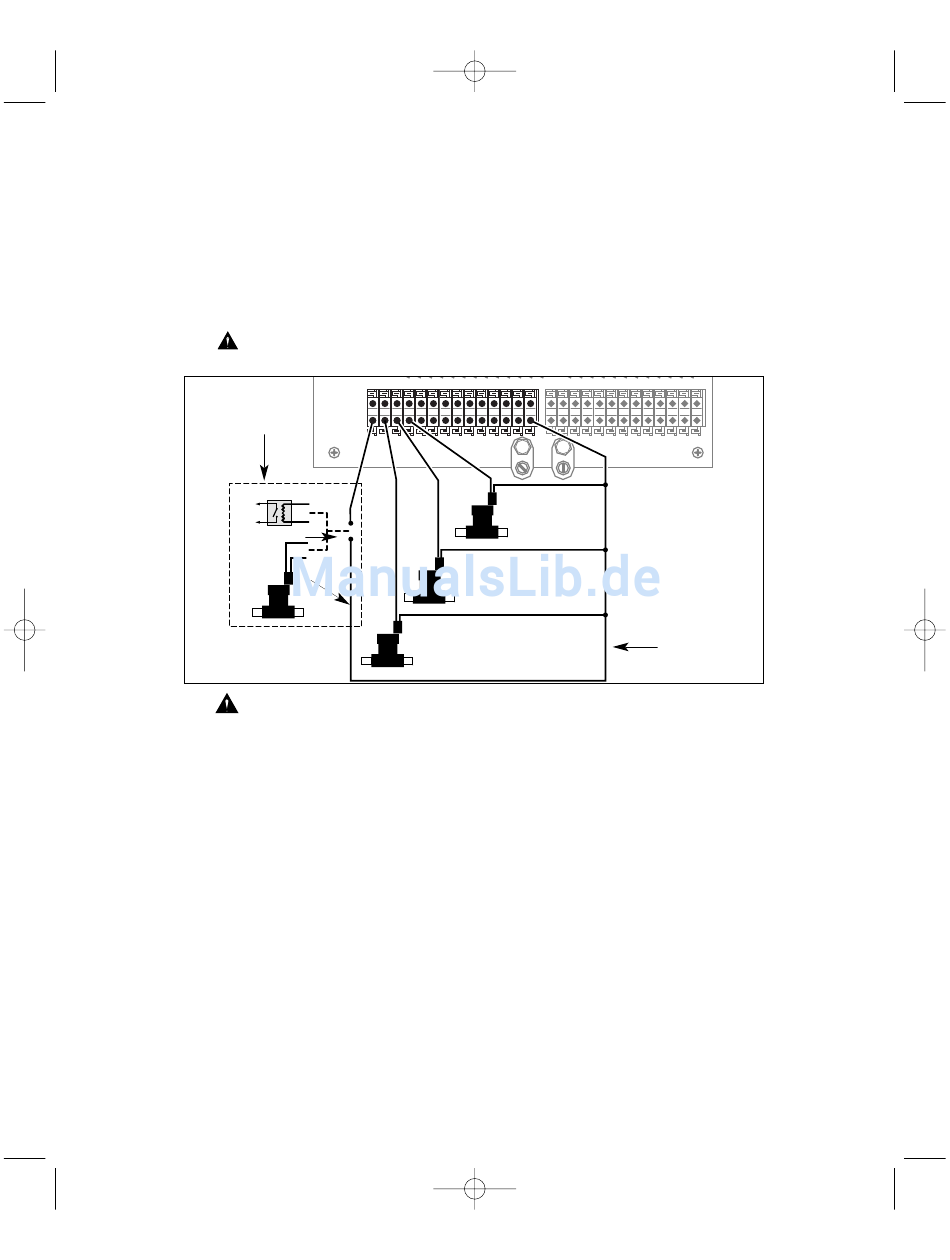

Figura 5
Valvola comune
21
