INSTALLAZIONE DELLE CONDUTTURE
NOTA: le condutture elettriche e gli adattatori non vengono forniti dal fabbricante
con il programmatore ma possono essere richiesti per l'installazione nella propria area.
Consultare le norme elettriche locali e installare le condutture secondo i relativi
requisiti.
1.
Per i conduttori di alimentazione, togliere la copertura della morsettiera situata
sotto il trasformatore. Collegare una conduttura dal pannello dell'interruttore
automatico al mobiletto del programmatore usando il foro passante da 13 mm o il
foro incompleto da 19 mm.
2.
Per i conduttori di campo. Si possono usare sia condutture da 51 mm o 75 mm.
Il mobiletto in plastica non è dotato di accesso per condutture di 75 mm. Per usare
le condutture da 75 mm aprire il foro incomplete togliendo l'anello a espulsione
che permette di allargare il foro. È stato fornito spazio a sufficienza per consentire
l'installazione sul raccordo della conduttura di un dado esagonale o a stella.
COLLEGAMENTO DELL'ALIMENTAZIONE
applicabili sia del luogo che nazionali, e ciò include l'installazione che deve essere
eseguita da personale qualificato. Queste normative possono richiedere, nell'impianto
fisso, un mezzo di sconnessione della corrente alternata che abbia una separazione dei
punti di contatto di almeno 3 mm (0.12 o 1/8 di pollice) nella linea e poli del neutro.
Accertarsi che la fonte d'alimentazione elettrica c.a. sia OFF prima di eseguire il
collegamento al programmatore. I fili utilizzati per il collegamento al programmatore
devono avere un tasso normale minimo di isolamento di 105 °C.
Attenzione: non collegare il programmatore a una delle fasi di un'alimentazione
elettrica trifase utilizzata da una pompa o da altre apparecchiature elettriche.
1.
Accertarsi che la corrente sia staccata. Vedere l'Avvertenza soprastante.
2.
Portare al programmatore, attraverso il condotto elettrico, i conduttori
dell'alimentazione a corrente alternata e quello di messa a terra.
Attenzione: non collegare il programmatore a una delle fasi di
un'alimentazione elettrica trifase utilizzata da una pompa o da altre
apparecchiature elettriche.
3.

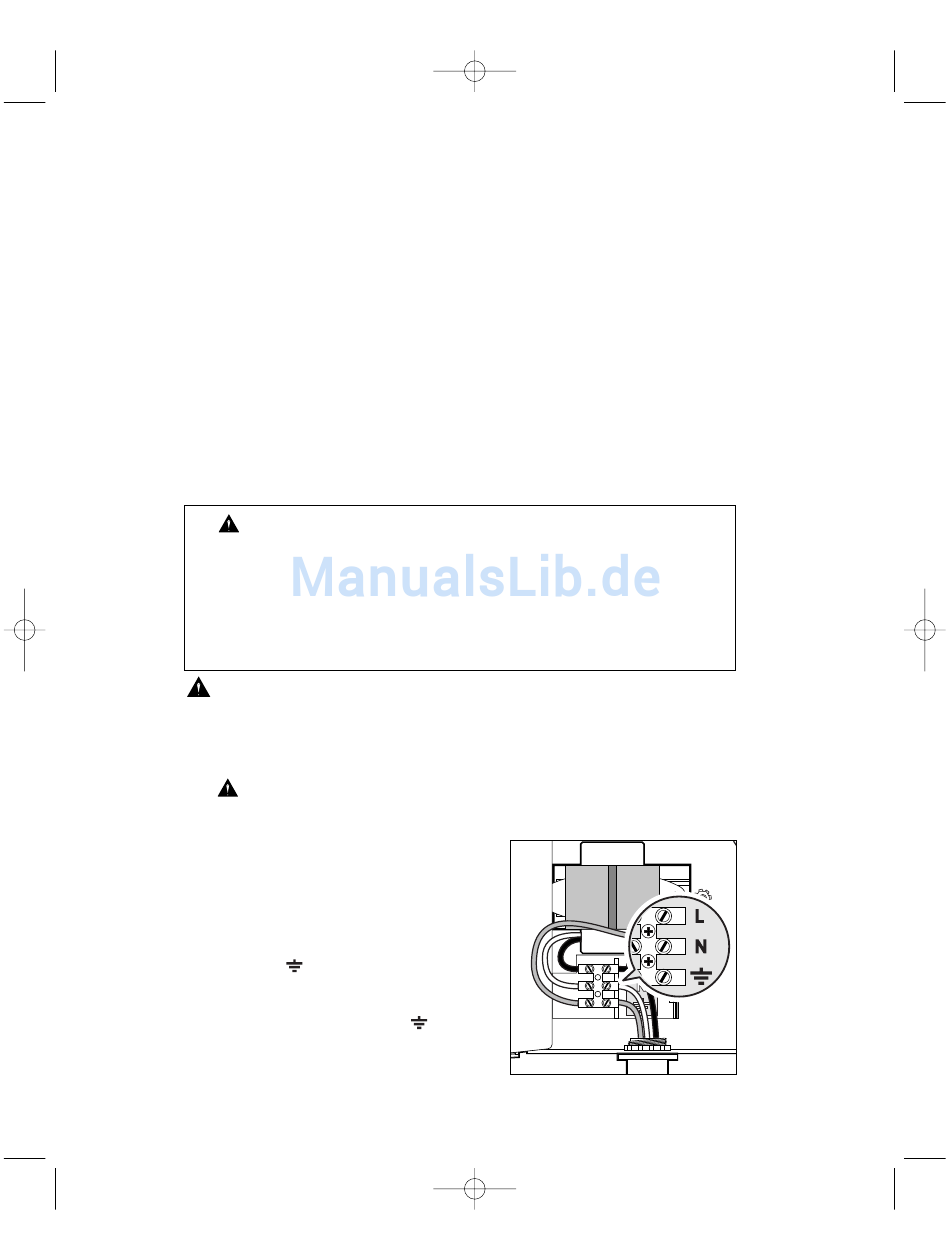

Togliere la piastra di copertura installata
immediatamente sotto il trasformatore.
Usando un piccolo cacciavite a lama, serrare
i conduttori nel modo segeunte: Linea
(conduttore nero) a "L", Neutro (conduttore
bianco) a "N", e Terra dell'apparecchiatura
(verde) a "
modelli a 230-240 V c.a., collegare come
segue: linea (marrone) a "L", neutro (blu) a
"N" e messa a terra (verde) a "
Rimettere a posto la copertura.
4.
Accendere il programmatore.
20
7/27/10
2:38 PM
AVVERTENZA: tutte le parti elettriche devono adeguarsi alle normative elettriche
". Vedere la Figura 7. Per
Page 54
".
Figura 4
