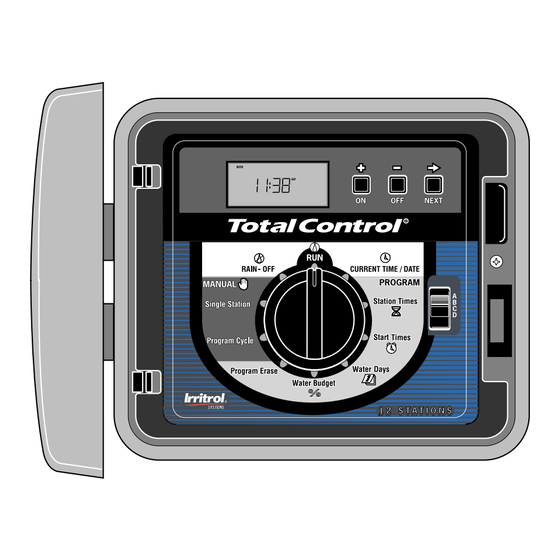

Irritrol TOTAL CONTROL Bedienungsanleitung

Irritrol TOTAL CONTROL Bedienungsanleitung

Installations- und programmieranleitung für 6, 9, 12, 15, 18 und 24 stationen
Vorschau ausblenden Andere Handbücher für TOTAL CONTROL:

Werbung

TOTAL CONTROL
TM
Bedienungsanleitung
Installations- und Programmieranleitung für
6, 9, 12, 15, 18 und 24 Stationen
(Außen- und Innenmodelle)
Deutsch • Italiano

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Irritrol TOTAL CONTROL

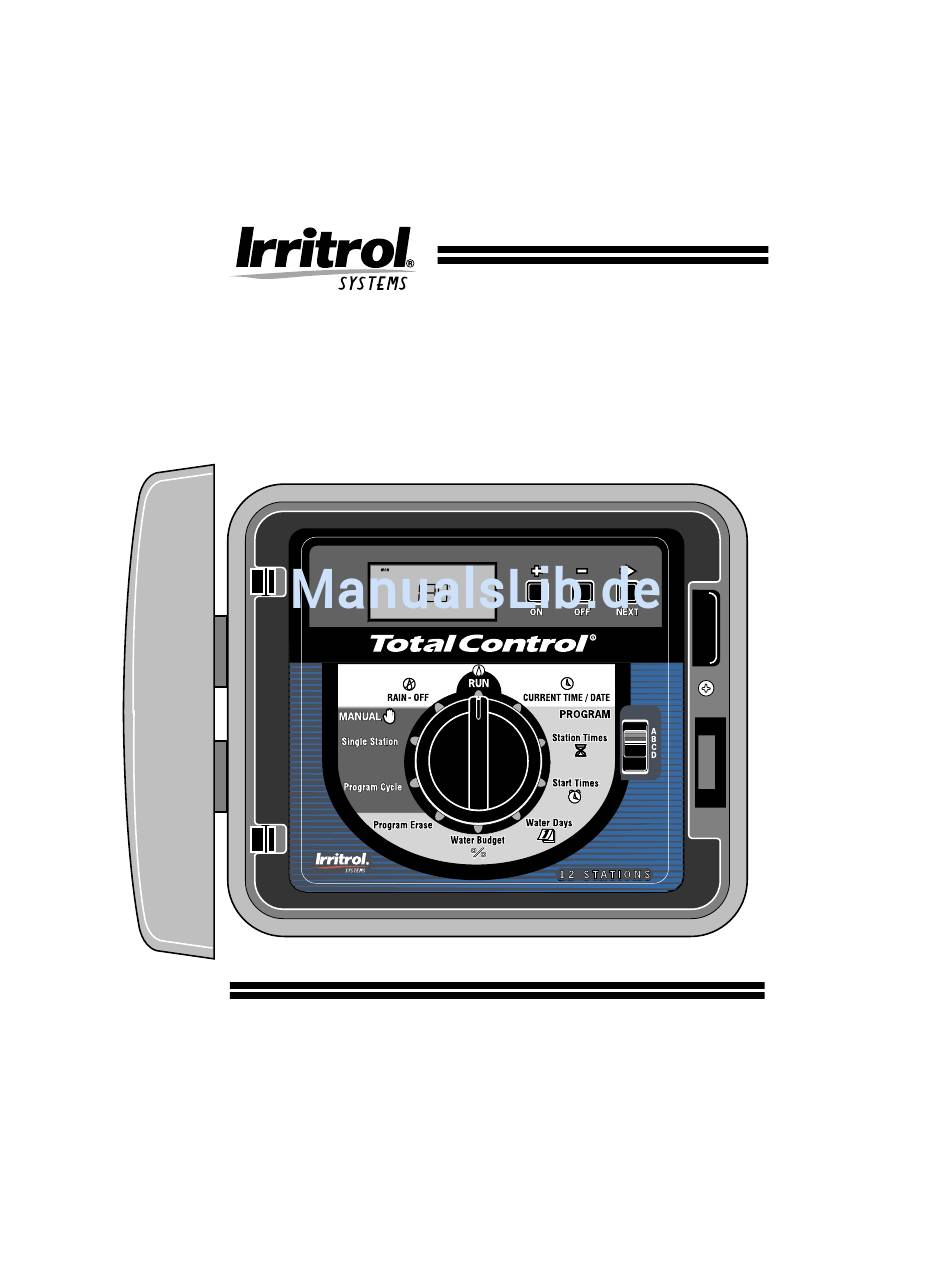

  • Seite 1 TOTAL CONTROL Bedienungsanleitung Installations- und Programmieranleitung für 6, 9, 12, 15, 18 und 24 Stationen (Außen- und Innenmodelle) Deutsch • Italiano...
  • Seite 2: Funktionen

    Schiebeschaltersteuerung zur Übergehung der Regenschaltersensoren • Modulare Bauweise zur Vereinfachung von Programmierung, Installation und Betrieb Bitte lesen Sie vor der Programmierung oder Installation Ihres neuen Steuergeräts das Benutzerhandbuch sorgfältig durch, damit Sie die Funktionen des Total Control bestmöglich einsetzen können. Funktionen...
  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Funktionen......................i Bestandteile des Steuergeräts ...............2–3 Allgemeines....................4–6 Funktionsweise des Speichersystems............4 Funktionsweise des elektronischen Schutzschalters ........5 Funktionsweise der Sensorfunktion ............6 Programmierung des Steuergeräts..............7–15 Vor dem Start ..................7–9 Einstellen von Zeit und Datum ..............10 Löschen vorheriger Programme ..............11 Einstellen der Stationslaufzeit..............11 Ein- und Ausschalten des Hauptventils/Pumpenstarts ......12 Einstellen von Programmstartzeiten ...........12–13 Auswählen der Bewässerungstage ............13–15 Betrieb des Steuergeräts................15–18...
  • Seite 4: Bestandteile Des Steuergeräts

    BESTANDTEILE DES STEUERGERÄTS BBILDUNG LCD-Anzeige: Zum Aufrufen von Zeit-, Programm- und Zustands-informationen Taste +/On und -/Off (+/Ein und -/Aus): Zur Eingabe von Programminformationen Taste Next (Weiter) : Zur Auswahl von zu programmierenden oder zu überprüfenden Informationen Wählscheibe: Zur Auswahl der Programmier- und Betriebsfunktionen Current Time/Date (Aktuelle Zeit/Datum) : Zur Einstellung der aktuellen Zeit und des aktuellen Datums...
  • Seite 5 Abbildung 1 Abbildung 2 ACTIVE BYPASS SENSOR VALVE TEST SENSOR EARTH Bestandteile des Steuergeräts...
  • Seite 6: Allgemeines

    Funktionsweise des elektronischen Schutzschalters • Funktionsweise der Sensorfunktion FUNKTIONSWEISE DES SPEICHERSYSTEMS Beim Total Control erfolgt die Speicherung der Bewässerungsprogramme über leistungsunabhängige Speicher. Durch derartige Speicher wird verhindert, daß im Falle eines Stromausfalls die programmierten Bewässerungsangaben verloren gehen. Ein weiterer Vorteil der leistungsunabhängigen Speicher besteht darin, daß...
  • Seite 7: Funktionsweise Des Elektronischen Schutzschalters

    FUNKTIONSWEISE DES ELEKTRONISCHEN SCHUTZSCHALTERS Das Steuergerät ist mit einem elektronischen Schutzschalter ausgerüstet. Wird vom Steuergerät ein Kurzschluß festgestellt, werden die betroffene(n) Station(en) automatisch ausgeschaltet. Auf der Anzeige blinkt “ ” SHORT ) und die Nummer der Station, in der der Kurzschluß festgestellt wurde, KURZ oder “...
  • Seite 8: Funktionsweise Der Sensorfunktion

    FUNKTIONSWEISE DER SENSORFUNKTION Der Total Control ist für den Betrieb mit einem wahlweisen Regensensorgerät (Regenschalter) ausgestattet, durch den der automatische Betrieb bei Regen aussetzt. Der Regenschalter ist ein einfaches Gerät, das normalerweise auf einem Dachvorsprung oder einer anderen ortsfesten Aufstellung angebracht wird, wo er sowohl Regen als auch Sonne ausgesetzt ist, jedoch nicht im Sprühbereich des Bewässerungssystems liegt.
  • Seite 9: Programmierung Des Steuergeräts

    Auswählen der Bewässerungstage VOR DEM START VORPROGRAMMIERUNG DES STEUERGERÄTS Der Total Control ist so konstruiert, daß das Steuermodul problemlos aus dem Fach genommen und auf bequeme Art und Weise zu Hause programmiert werden kann. Um von dieser Funktion Gebrauch zu machen, die aufklappbare Steuermoduleinheit entriegeln und nach außen drehen.
  • Seite 10 Damit Sie von den verfügbaren Programmieroptionen den besten Gebrauch machen können, sollten Sie zunächst verstehen, wie das Steuergerät funktioniert. Im folgenden Abschnitt wird der Bewässerungszyklus erklärt und anhand eines grundlegenden Beispiels gezeigt, wie verschiedene Programme eingestellt werden. WAS VERSTEHT MAN UNTER EINEM PROGRAMMBEWÄSSERUNGSZYKLUS? Die gewählte Bewässerungszeit ist der Beginn eines automatischen Bewässerungszyklus.
  • Seite 11 BEWÄSSERUNGSPLAN (BEISPIELFORMULAR) Dieses Handbuch enthält ein Bewässerungsformular und eine Karte zum Schnellüberblick, die Ihnen die Planung erleichtern. In das Formular kann die geplante automatische Bewässerung eingetragen werden, die Schnellüberblickskarte hilft Ihnen, wenn geringfügige Programmier- änderungen vorgenommen werden müssen. Bewahren Sie die Karte in der Nähe des Steuergeräts auf, und bringen Sie sie am besten an der Innenseite der vorderen Abdeckung an.
  • Seite 12: Einstellen Von Zeit Und Datum

    EINSTELLEN VON ZEIT UND DATUM Bevor die automatische Bewässerung programmiert werden kann, muß die Uhr des Steuergeräts auf die aktuelle Zeit und das aktuelle Datum gestellt werden. Das vorliegende Steuergerät enthält einen Jahreskalender mit automatischer Schaltjahrerkennung. Wenn das Datum also einmal eingestellt ist, erkennt das Steuergerät jederzeit das richtige Datum und sorgt so für problemlose Bewässerung an geraden/ungeraden Tagen, die in bestimmten Regionen erforderlich ist.
  • Seite 13: Löschen Vorheriger Programme

    LÖSCHEN VORHERIGER PROGRAMME Alle benutzerdefinierten Bewässerungsprogramminformationen eines individuellen Programms können auf einfache Art und Weise aus dem Speicher des Steuergeräts gelöscht werden. Dieser Vorgang ist wahlweise und kann übersprungen werden, wenn die vorherigen Programmbetriebsinformationen erhalten bleiben sollen oder das Steuergerät noch nicht programmiert wurde. Durch das Löschen eines Programms wird der Speicher auf die werkseigenen Parameter zurückgesetzt, das heißt, er enthält keine Angaben zu Stationslaufzeit, Programmstartzeit oder aktiven Bewässerungstagen.
  • Seite 14: Ein- Und Ausschalten Des Hauptventils/Pumpenstarts

    Schritt 2 bis 5 für alle Programme nach Bedarf wiederholen. EIN- UND AUSSCHALTEN DES HAUPTVENTILS/PUMPENSTART Beim Total Control wird der automatische Betrieb des Hauptventil/Pumpenstart- Ausgangsschaltkreises für jedes Bewässerungsprogramm einzeln gesteuert. Wird ein Programm beispielsweise für die Tropfbewässerung verwendet, so daß keine Systempumpe benötigt wird, kann der Hauptventil/Pumpenstart-Schaltkreis...
  • Seite 15: Auswählen Der Bewässerungstage

    Hinweis: Das Steuergerät betreibt zu einer Zeit einen Bewässerungszyklus in einem Programm. Wurde eine Startzeit auf eine Zeit festgesetzt, während der bereits ein Bewässerungszyklus läuft, wird sie verzögert, bis dieser beendet ist (diese Funktion wird “Stapeln der Startzeit” genannt). Wird dabei 24.00 Uhr überschritten, läuft der Bewässerungszyklus bis zum Ende weiter.
  • Seite 16 Um einen Bewässerungstagesplan für jedes Programm einzustellen: Die Wählscheibe in die Stellung Watering Days (Bewässerungstage) drehen. Auf der Anzeige wird der aktuelle Bewässerungstagesplan für das ausgewählte Programm angezeigt. Mit dem Schalter Programm oder Program (Programm) auswählen. Die Bewässerungstage/den Bewässerungstag des Programms mit Hilfe eines der drei Optionen Wochentage, Gerade/ungerade Tage und Tagesintervall einstellen.
  • Seite 17: Betrieb Des Steuergeräts

    . Mit der Taste + oder – das gewünschte Tagesintervall (1-30 Tage) auswählen. . Die Taste drücken. Das Steuergerät zeigt NEXT (WEITER) TODAY ) und die aktuellen Einstellungen an. HEUTE . Mit der Taste + oder – die gewünschte Einstellung für den heutigen Tag einstellen.
  • Seite 18: Manueller Betrieb

    MANUELLER BETRIEB Im manuellen Betrieb können Stationen individuell betrieben oder Bewässerungsprogramme nach Bedarf automatisch gestartet werden. Der Total Control ist mit einer separaten Wählscheibenstellung für die Betriebsarten “Einzelstation” und “Programmzyklus” ausgestattet. EINZELSTATION Mit dieser Funktion können einzelne Stationen für eine unbegrenzte oder begrenzte Zeitdauer zwischen 1 Minute und 10 Stunden betrieben werden (ein- bzw.
  • Seite 19: Die Funktionen Off (Aus) Und Rain Delay (Regenverzögerung)

    PROGRAMMZYKLUS Mit dieser Funktion kann das Bewässerungsprogramm von Hand durchgeführt werden. Dabei kann das gesamte Programm laufen oder an einer beliebigen Stelle im Programm in der Reihenfolge der Stationen begonnen werden. Hinweis: Nur Stationen mit zugewiesener Laufzeit im Programm laufen während des Programmbewässerungszyklus.
  • Seite 20: Installation

    Um die Regenverzögerung einzustellen: Die Wählscheibe in die Stellung drehen. Rain (Regen) Mit der Taste + und/oder – die Anzahl der Tage (1-7) auswählen, um die der Betrieb verzögert werden soll. Die Wählscheibe in die Stellung drehen. Run (Betrieb) Auf der Anzeige wird die Anzahl der in der Verzögerungsperiode verbleibenden Tage angezeigt.
  • Seite 21: Befestigung Des Steuergeräts

    BEFESTIGUNG DES STEUERGERÄTS INNENMODELL 1. Die Befestigungsschablone (mitgeliefert) an die Wand halten und die Anzeige des Steuergeräts (auf der Schablone gekennzeichnet) in Augenhöhe oder etwas darunter positionieren. Mit einer kleinen Stanze oder einem Nagel die obere und untere Mittellinie der Befestigungslöcher und, zur wahlweisen zusätzlichen Absicherung des Gehäuses, die unteren Zusatzlöcher markieren.
  • Seite 22: Befestigung Des Steuergeräts Außenmodell

    BEFESTIGUNG DES STEUERGERÄTS AUßENMODELL 1. Die Befestigungsschablone (mitgeliefert) an die Wand halten und die Anzeige des Steuergeräts (auf der Schablone gekennzeichnet) in Augenhöhe oder etwas darunter positionieren. Mit einer kleinen Stanze oder einem Nagel die obere und untere Mittellinie der Befestigungslöcher und, zur wahlweisen zusätzlichen Absicherung des Gehäuses, die unteren Zusatzlöcher markieren.
  • Seite 23: Anschluß Der Feldkabel

    ANSCHLUSS DER FELDKABEL Um einen Feldnulleiter herzustellen, ein Kabel an eines der beiden Kabel jedes Regnermagnetventils und Hauptventils (je nach Ausstattung) anschließen. Ein separates Steuerkabel an die beiden verbleibenden Magnetventilkabel anschließen. Zur Kennzeichnung am Steuergerät die Steuerkabel mit der vorgesehenen Stationsnummer markieren. Vorsicht: Alle Kabelspleiße müssen wasserdicht sein, damit es nicht zu Kurzschlüssen bzw.
  • Seite 24: Anschluß Eines Pumpenstartrelais

    ANSCHLUSS EINES PUMPENSTARTRELAIS Soll eine Pumpe vom Steuergerät betrieben werden, muß ein kompatibles Relais verwendet werden. Die Relaisspule wird an den Anschluß des Hauptventils (MV) angeschlossen und muß eine Spannung von 24 V Wechselstrom bei maximal 0,5 A aufweisen. Die Kontakte des Relais werden an den Pumpenstartanschluß...
  • Seite 25: Anschluß Eines Regenschaltersensors

    ANSCHLUSS EINES REGENSCHALTERSENSORS Der Total Control kann mit einem stromlos geschlossenen Regensensor bzw. “Regenschalter” verwendet werden. (Näheres zum Regenschalter siehe auf Seite 7.) Um den Regenschaltersensor anzuschließen: Die beiden Kabel vom Sensor durch Abbildung 8 die Öffnung der Feldkabel in das Gehäuse führen.
  • Seite 26: Anschluß Der Stromkabel

    ANSCHLUSS DER STROMKABEL Das Außensteuergerät ist mit einem eingebauten Transformator ausgestattet, der direkt an eine geerdete Stromquelle von 120 V (U.S.A.), 230 V (international) bzw. 240 V (Australien) Wechselstrom angeschlossen werden muß. Hinweis: Der Stromanschluß des Innenmodells wird in den Schritten 9 und 10 auf Seite 19 beschreiben.
  • Seite 27: Fehlersuche

    FEHLERSUCHE Fehler Lösung Die Ventile 1. Programm überprüfen: Stationszeit, Bewässerungs- schalten startzeiten, Bewässerungstagesplan, aktuelle Zeit, sich nicht aktueller Tag, Wasserbudget und Regenverzögerung. automatisch ein 2. Den Anschluß des Ventilkabels überprüfen. 3. Überprüfen, ob ein Kurzschluß in einer der Stationen besteht; siehe Seite 5, “Funktionsweise des elektrischen Schutzschalters”.
  • Seite 28 Fehler Lösung Ventil bleibt 1. Stationszeiten und Wasserbudget überprüfen. 2. Überprüfen, ob sich das Gerät in der manuellen eingeschaltet Betriebsart befindet; Wählscheibe in die Stellung Run (Betrieb) drehen. 3. Ventildraht abklemmen. Bleibt das Ventil noch immer eingeschaltet, liegt ein Fehler am Ventil vor. 4.
  • Seite 29: Auswechseln Der Sicherung

    AUSWECHSELN DER SICHERUNG WARNUNG Sicherungen nur gegen eine Sicherung des gleichen Typs und der gleichen Nennleistung austauschen. Durch das Einsetzen einer Sicherung mit höherer Stromstärke können schwerwiegende Verletzungen oder Geräteschäden aufgrund von Feuer verursacht werden. Den Strom zum Steuergerät abschalten. Die Sicherung (Gegenstand Nr.
  • Seite 30: Technische Daten

    TECHNISCHE DATEN Gehäuse: Außenmodell – Wetterbeständiges Kunststoffgehäuse zur Installation innen und außen, Wandbefestigung mit abschließbarer Abdeckung Innenmodell – Dauerhaftes Kunststoffgehäuse mit externem Transformator Abmessungen: Außenmodell – 26,67 x 21,27 x 12,7 cm (B x H x T) Innenmodell – 24,13 x 19,05 x 10,8 cm (B x H x T) Verkabelung/Kabelrohre: Stromkabel –...
  • Seite 31 Notizen:...
  • Seite 32 Bestell-Nr. 004-000-00345-4 erhältlich. International: Bei diesem Gerät handelt es sich um ein Erzeugnis der Klasse B CISPR 22. Technischer Kundendienst Europa: Australien: Irritrol Systems Europe s.p.a. Irritrol Systems PTY Ltd. 53 Howards Road Via dell'Artigianato, 1/3-Loc Prato della Corte Beverley SA 5009 00065 Fiano Romano (Roma) Italien Tel.: (08) 8300 3633...
