ANSCHLUSS EINES WAHLWEISEN
PUMPENSTARTRELAIS
Soll eine Pumpe vom Steuergerät eingeschaltet werden, muss ein kompatibles Relais
verwendet werden. Die Relaisspule wird an der Hauptventilklemme (MV) angeschlossen
und muss eine Spannung von 24 V~ bei maximal 0,5 A aufweisen. Die Kontakte des
Relais werden an den Pumpenstartklemmen angeschlossen und müssen mit den
elektrischen Nennwerten der jeweiligen Pumpe übereinstimmen.
HINWEIS: Bei größeren Pumpen sind u. U. Entstörungsgeräte zwischen den
Relaiskontakten erforderlich.
Vorsicht: Die Hauptventilausgangsklemme nicht direkt mit den Pumpenstartklemmen
verbinden, da dadurch das Steuergerät beschädigt würde.

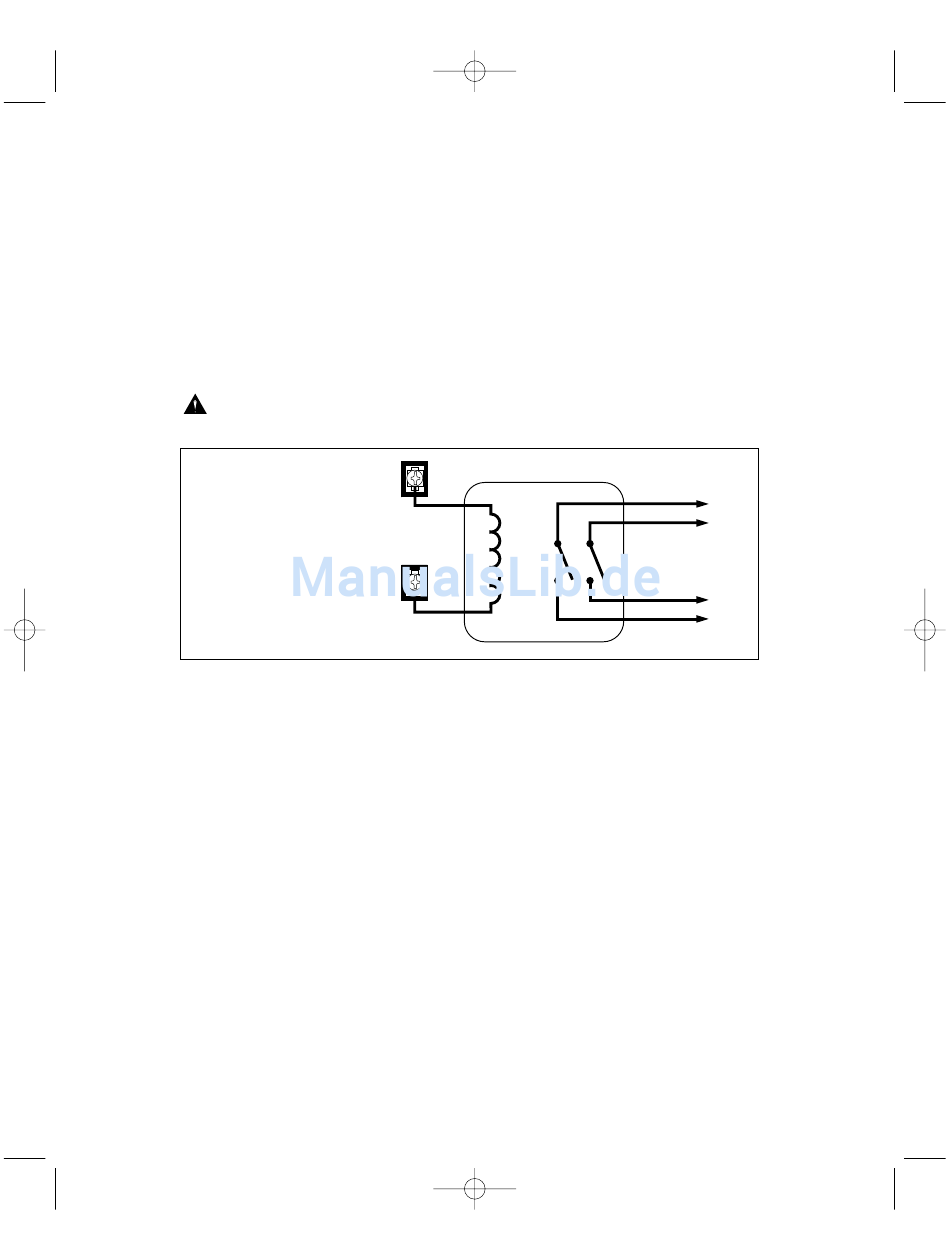

Abbildung 6
(24-Volt-Seite)
Anschließen des Pumpenstartrelais:
1.
Die blaue Klemmleiste mit der Bezeichnung (MV/PUMP) aufsuchen.
2.
Die Hauptventilausgangsklemme (MV) an einer Seite der Relaispule anschließen.
3.
Das andere Ende der Relaisspule mit der Ventilnullleiterklemme (VC) verbinden.
Siehe Abbildung 5 5 und 6 6 . (24-Volt Seite)
4.
Das Steuerkabel an der Klemme
22
7/27/10
2:38 PM
Page 24
Hauptventilklemme
(MV)
Nullleiterklemme
(VC)
MV/PUMP
(Hochspannungsseite)
Zur Pumpe oder
Pumpenanlasser
Stromquelle für Pumpe
anschließen.
