ANSCHLUSS DER VENTILKABEL
1.
Um den Nullleiter herzustellen, ein Kabel an eines der beiden Kabel jedes
Regnermagnetventils und wahlweisen Hauptventils anschließen. Siehe Abbildung 5.
2.
Ein separates Steuerkabel an die verbleibenden Magnetventilkabel anschließen. Zur
Kennzeichnung am Steuergerät die Steuerkabel mit der vorgesehenen
Stationsnummer markieren.
Vorsicht: Alle Kabelverbindungen müssen wasserdicht sein, damit es nicht zu
Kurzschlüssen und Korrosion kommt.
Pumpenstartrelais
oder
Hauptventil
angeschlossen werden. Eine Maximallast (einschließlich des Hauptpumpen-relais oder
Hauptventils) von 50 VA (2 A) kann zum gleichzeitigen Betrieb programmiert
werden. Bei Überschreitung dieser Grenzwerte kann es zu Beschädigungen des
Steuergeräts kommen.
3.
Die Steuerkabel und Nullleiter in das Gehäuse des Steuergeräts führen. Etwa 13 mm
der Isolierung von den Kabelenden entfernen. Kürzere blanke Drahtenden reichen für
eine gute Kontaktherstellung nicht aus.
HINWEIS: Die Schnellanschluss-Klemmleisten nehmen an jedem Kontakt ein
Vollkupferkabel der Größe AWG12 (4 mm
AWG 14 (2,5 mm
Einführen der Drähte leicht an diesen ziehen, um zu prüfen, ob sie gehalten werden. Zur
Freigabe des Drahts auf die Zunge direkt über oder unter dem Kontakt drücken.
4.
Für jede 12-Stationen-Klemmleiste sind zwei Nullleiterklemmen vorgesehen. Die
Nullleiter der Feldkabel an die Kontakte mit der Bezeichnung vc/com anschließen.
5.
Die einzelnen Ventilsteuerkabel werden wie in Abbildung 4 dargestellt mit dem
entsprechenden Anschluss der Stationsnummer verbunden und befestigt.
HINWEIS: Der Stromzapfen (siehe Punkt 25 auf Seite 3) liefert 24 V~, damit die Ventile
am Steuergerät identifiziert werden können. Wenn der Ventilnullleiter angeschlossen ist,
das Stationskabel einfach an den Stromzapfen halten, damit das Ventil stromführend
gemacht wird.
7/27/10
2:38 PM
MV/
1
2
3
4
PUMP
MV/
1
2
3
4
PUMP
Ventil Station 1
Vorsicht: An jede Station darf nur eine Maximallast von 12 VA (0,5 A)
2
) auf. Den Draht in eine der Öffnungen einführen. Nach dem
Page 23
VC/
VC/
5
6
7
8
9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
COM
COM
VC/
VC/
5
6
7
8
9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
COM
COM
Ventil Station 3
Ventil Station 2
) oder zwei Vollkupferkabel der Größe
2

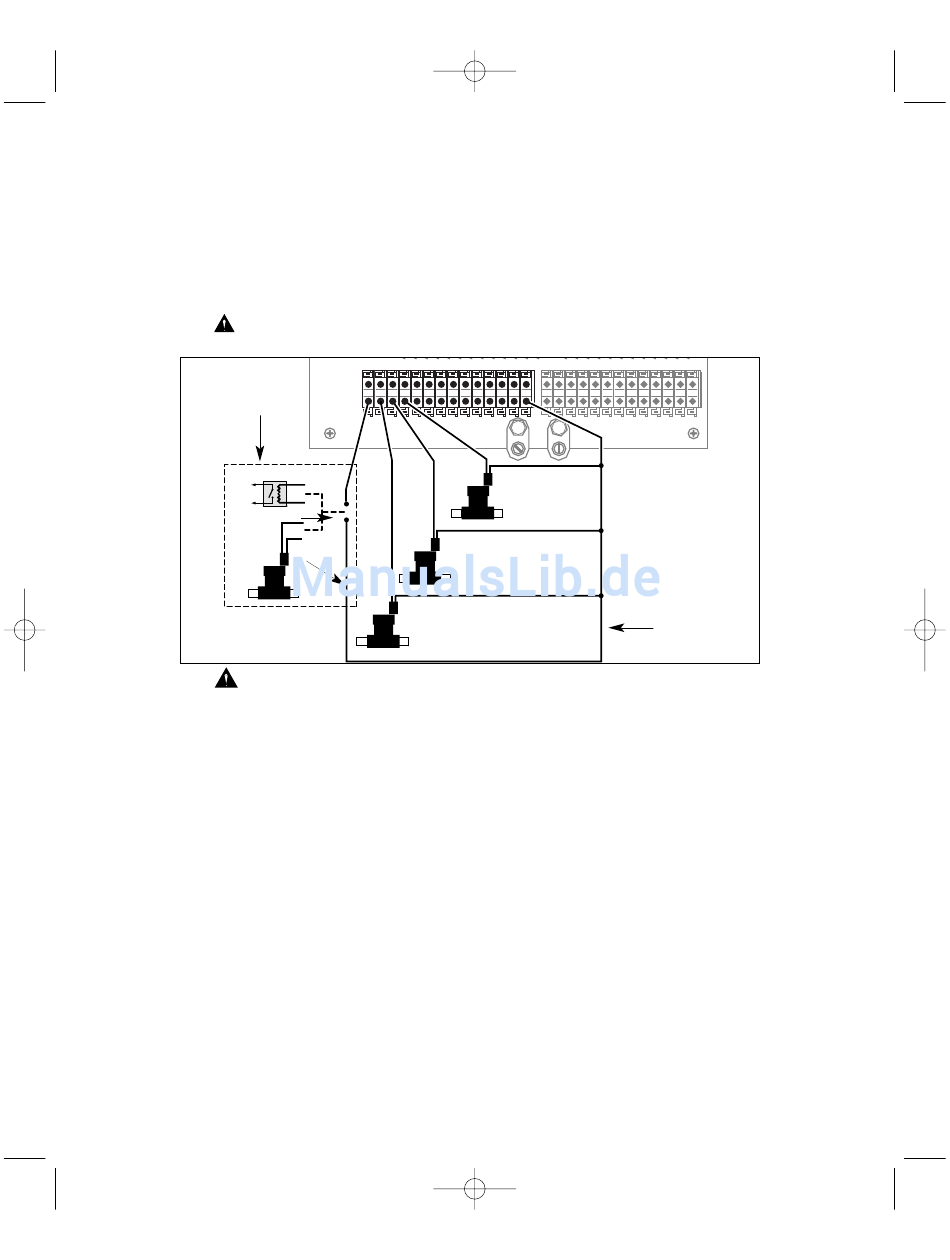

Abbildung 5
Ventilnullleiter
21
