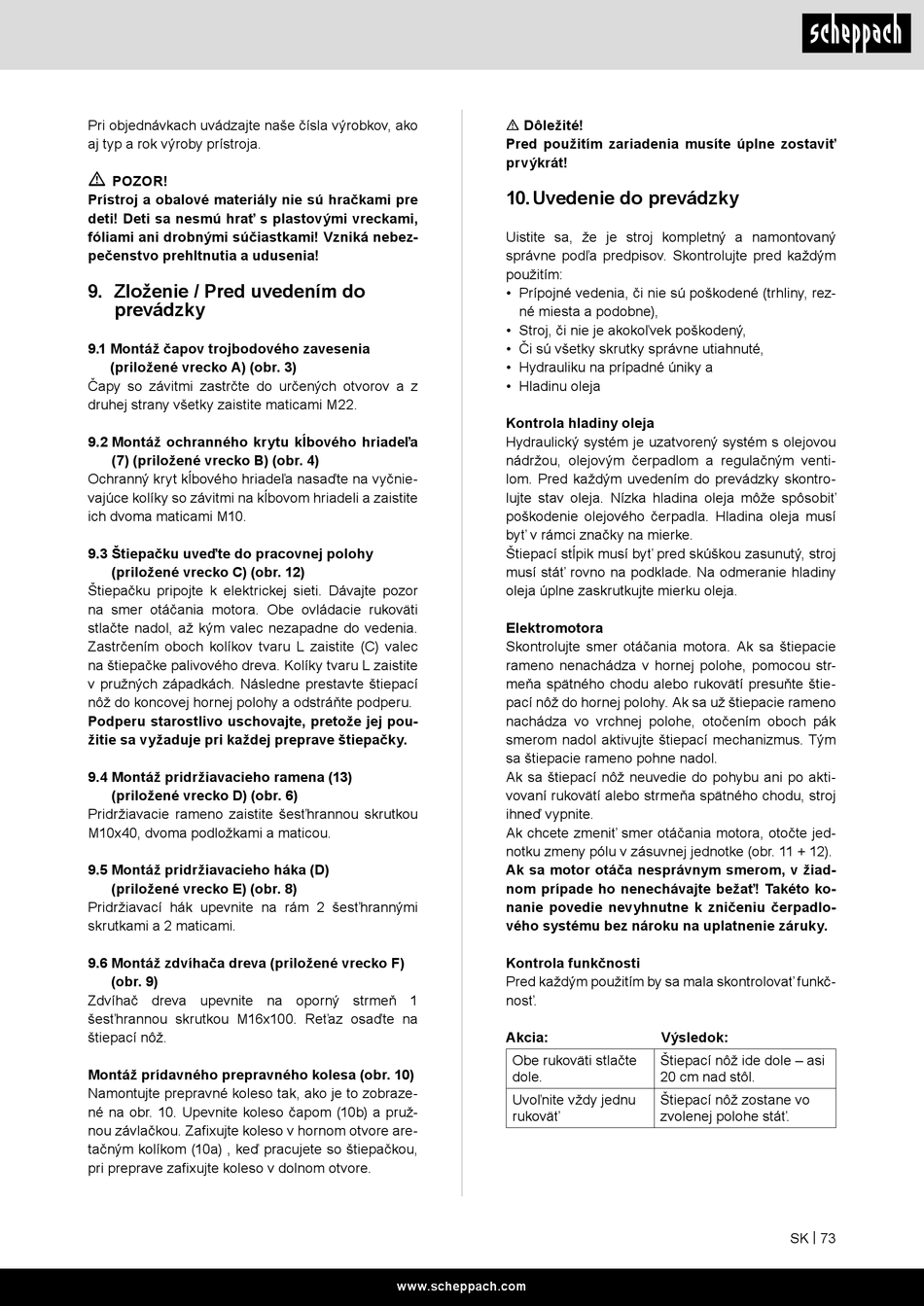

Pri objednávkach uvádzajte naše čísla výrobkov, ako
aj typ a rok výroby prístroja.
m
POZOR!
Prístroj a obalové materiály nie sú hračkami pre
deti! Deti sa nesmú hrať s plastovými vreckami,
fóliami ani drobnými súčiastkami! Vzniká nebez-
pečenstvo prehltnutia a udusenia!
9. Zloženie / Pred uvedením do
prevádzky
9.1 Montáž čapov trojbodového zavesenia
(priložené vrecko A) (obr. 3)
Čapy so závitmi zastrčte do určených otvorov a z
druhej strany všetky zaistite maticami M22.
9.2 Montáž ochranného krytu kĺbového hriadeľa
(7) (priložené vrecko B) (obr. 4)
Ochranný kryt kĺbového hriadeľa nasaďte na vyčnie-
vajúce kolíky so závitmi na kĺbovom hriadeli a zaistite
ich dvoma maticami M10.
9.3 Štiepačku uveďte do pracovnej polohy
(priložené vrecko C) (obr. 12)
Štiepačku pripojte k elektrickej sieti. Dávajte pozor
na smer otáčania motora. Obe ovládacie rukoväti
stlačte nadol, až kým valec nezapadne do vedenia.
Zastrčením oboch kolíkov tvaru L zaistite (C) valec
na štiepačke palivového dreva. Kolíky tvaru L zaistite
v pružných západkách. Následne prestavte štiepací
nôž do koncovej hornej polohy a odstráňte podperu.
Podperu starostlivo uschovajte, pretože jej pou-
žitie sa vyžaduje pri každej preprave štiepačky.
9.4 Montáž pridržiavacieho ramena (13)
(priložené vrecko D) (obr. 6)
Pridržiavacie rameno zaistite šesťhrannou skrutkou
M10x40, dvoma podložkami a maticou.
9.5 Montáž pridržiavacieho háka (D)
(priložené vrecko E) (obr. 8)
Pridržiavací hák upevnite na rám 2 šesťhrannými
skrutkami a 2 maticami.
9.6 Montáž zdvíhača dreva (priložené vrecko F)
(obr. 9)
Zdvíhač dreva upevnite na oporný strmeň 1
šesťhrannou skrutkou M16x100. Reťaz osaďte na
štiepací nôž.
Montáž prídavného prepravného kolesa (obr. 10)
Namontujte prepravné koleso tak, ako je to zobraze-
né na obr. 10. Upevnite koleso čapom (10b) a pruž-
nou závlačkou. Zafixujte koleso v hornom otvore are-
tačným kolíkom (10a) , keď pracujete so štiepačkou,
pri preprave zafixujte koleso v dolnom otvore.
m Dôležité!
Pred použitím zariadenia musíte úplne zostaviť
prvýkrát!
10. Uvedenie do prevádzky
Uistite sa, že je stroj kompletný a namontovaný
správne podľa predpisov. Skontrolujte pred každým
použitím:
• Prípojné vedenia, či nie sú poškodené (trhliny, rez-
né miesta a podobne),
• Stroj, či nie je akokoľvek poškodený,
• Či sú všetky skrutky správne utiahnuté,
• Hydrauliku na prípadné úniky a
• Hladinu oleja
Kontrola hladiny oleja
Hydraulický systém je uzatvorený systém s olejovou
nádržou, olejovým čerpadlom a regulačným venti-
lom. Pred každým uvedením do prevádzky skontro-
lujte stav oleja. Nízka hladina oleja môže spôsobiť
poškodenie olejového čerpadla. Hladina oleja musí
byť v rámci značky na mierke.
Štiepací stĺpik musí byť pred skúškou zasunutý, stroj
musí stáť rovno na podklade. Na odmeranie hladiny
oleja úplne zaskrutkujte mierku oleja.
Elektromotora
Skontrolujte smer otáčania motora. Ak sa štiepacie
rameno nenachádza v hornej polohe, pomocou str-
meňa spätného chodu alebo rukovätí presuňte štie-
pací nôž do hornej polohy. Ak sa už štiepacie rameno
nachádza vo vrchnej polohe, otočením oboch pák
smerom nadol aktivujte štiepací mechanizmus. Tým
sa štiepacie rameno pohne nadol.
Ak sa štiepací nôž neuvedie do pohybu ani po akti-
vovaní rukovätí alebo strmeňa spätného chodu, stroj
ihneď vypnite.
Ak chcete zmeniť smer otáčania motora, otočte jed-
notku zmeny pólu v zásuvnej jednotke (obr. 11 + 12).
Ak sa motor otáča nesprávnym smerom, v žiad-
nom prípade ho nenechávajte bežať! Takéto ko-
nanie povedie nevyhnutne k zničeniu čerpadlo-
vého systému bez nároku na uplatnenie záruky.
Kontrola funkčnosti
Pred každým použitím by sa mala skontrolovať funkč-
nosť.
Akcia:
Obe rukoväti stlačte
dole.
Uvoľnite vždy jednu
rukoväť
www.scheppach.com
Výsledok:
Štiepací nôž ide dole – asi
20 cm nad stôl.
Štiepací nôž zostane vo
zvolenej polohe stáť.
SK | 73
