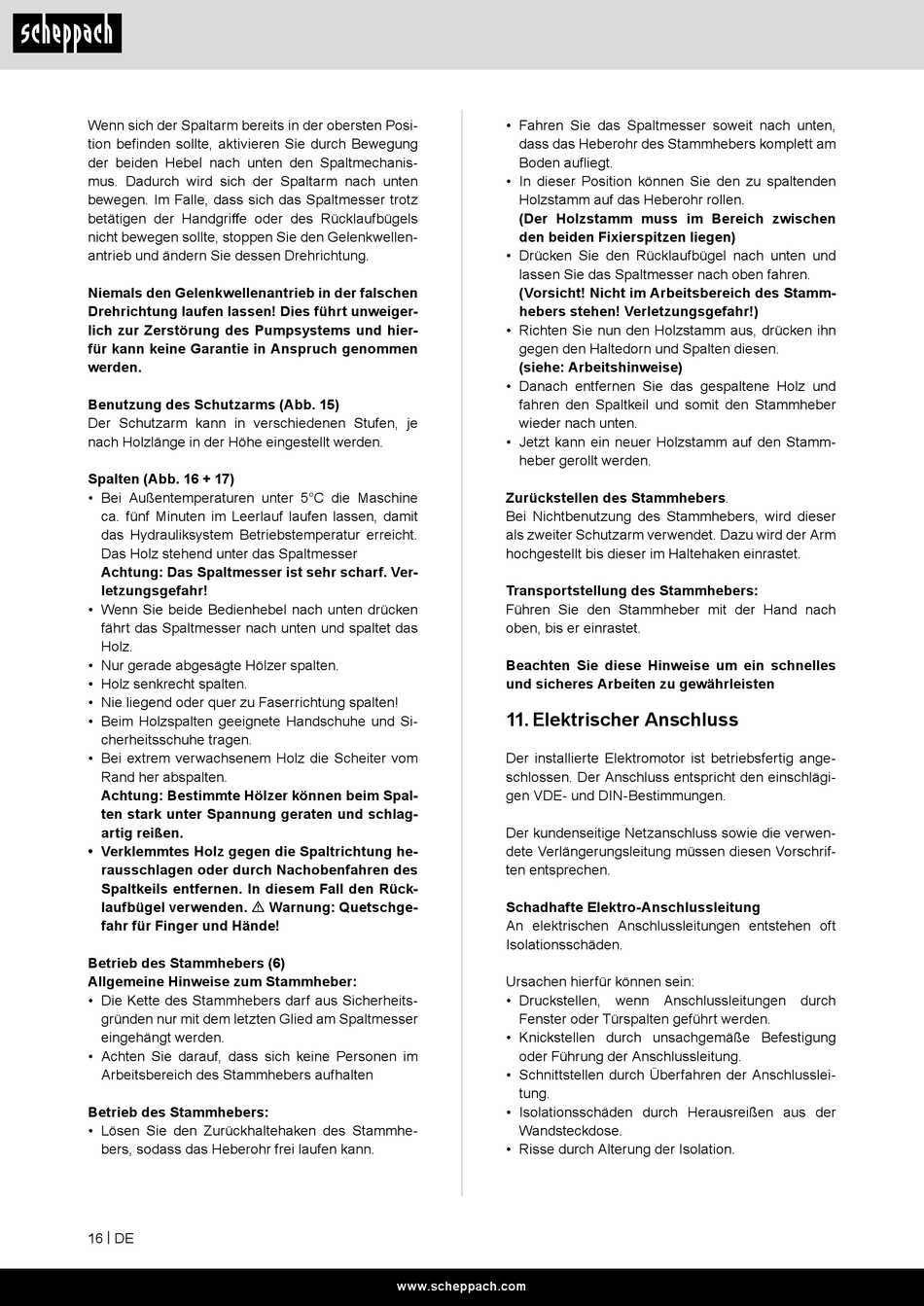

Wenn sich der Spaltarm bereits in der obersten Posi-
tion befinden sollte, aktivieren Sie durch Bewegung
der beiden Hebel nach unten den Spaltmechanis-
mus. Dadurch wird sich der Spaltarm nach unten
bewegen. Im Falle, dass sich das Spaltmesser trotz
betätigen der Handgriffe oder des Rücklaufbügels
nicht bewegen sollte, stoppen Sie den Gelenkwellen-
antrieb und ändern Sie dessen Drehrichtung.
Niemals den Gelenkwellenantrieb in der falschen
Drehrichtung laufen lassen! Dies führt unweiger-
lich zur Zerstörung des Pumpsystems und hier-
für kann keine Garantie in Anspruch genommen
werden.
Benutzung des Schutzarms (Abb. 15)
Der Schutzarm kann in verschiedenen Stufen, je
nach Holzlänge in der Höhe eingestellt werden.
Spalten (Abb. 16 + 17)
• Bei Außentemperaturen unter 5°C die Maschine
ca. fünf Minuten im Leerlauf laufen lassen, damit
das Hydrauliksystem Betriebstemperatur erreicht.
Das Holz stehend unter das Spaltmesser
Achtung: Das Spaltmesser ist sehr scharf. Ver-
letzungsgefahr!
• Wenn Sie beide Bedienhebel nach unten drücken
fährt das Spaltmesser nach unten und spaltet das
Holz.
• Nur gerade abgesägte Hölzer spalten.
• Holz senkrecht spalten.
• Nie liegend oder quer zu Faserrichtung spalten!
• Beim Holzspalten geeignete Handschuhe und Si-
cherheitsschuhe tragen.
• Bei extrem verwachsenem Holz die Scheiter vom
Rand her abspalten.
Achtung: Bestimmte Hölzer können beim Spal-
ten stark unter Spannung geraten und schlag-
artig reißen.
• Verklemmtes Holz gegen die Spaltrichtung he-
rausschlagen oder durch Nachobenfahren des
Spaltkeils entfernen. In diesem Fall den Rück-
laufbügel verwenden. m Warnung: Quetschge-
fahr für Finger und Hände!
Betrieb des Stammhebers (6)
Allgemeine Hinweise zum Stammheber:
• Die Kette des Stammhebers darf aus Sicherheits-
gründen nur mit dem letzten Glied am Spaltmesser
eingehängt werden.
• Achten Sie darauf, dass sich keine Personen im
Arbeitsbereich des Stammhebers aufhalten
Betrieb des Stammhebers:
• Lösen Sie den Zurückhaltehaken des Stammhe-
bers, sodass das Heberohr frei laufen kann.
16 | DE
• Fahren Sie das Spaltmesser soweit nach unten,
dass das Heberohr des Stammhebers komplett am
Boden aufliegt.
• In dieser Position können Sie den zu spaltenden
Holzstamm auf das Heberohr rollen.
(Der Holzstamm muss im Bereich zwischen
den beiden Fixierspitzen liegen)
• Drücken Sie den Rücklaufbügel nach unten und
lassen Sie das Spaltmesser nach oben fahren.
(Vorsicht! Nicht im Arbeitsbereich des Stamm-
hebers stehen! Verletzungsgefahr!)
• Richten Sie nun den Holzstamm aus, drücken ihn
gegen den Haltedorn und Spalten diesen.
(siehe: Arbeitshinweise)
• Danach entfernen Sie das gespaltene Holz und
fahren den Spaltkeil und somit den Stammheber
wieder nach unten.
• Jetzt kann ein neuer Holzstamm auf den Stamm-
heber gerollt werden.
Zurückstellen des Stammhebers.
Bei Nichtbenutzung des Stammhebers, wird dieser
als zweiter Schutzarm verwendet. Dazu wird der Arm
hochgestellt bis dieser im Haltehaken einrastet.
Transportstellung des Stammhebers:
Führen Sie den Stammheber mit der Hand nach
oben, bis er einrastet.
Beachten Sie diese Hinweise um ein schnelles
und sicheres Arbeiten zu gewährleisten

11. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlägi-
gen VDE- und DIN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vorschrif-
ten entsprechen.
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlusslei-
tung.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
