5.1.5.2
Anschluss Zwischenschlauchpaket
Die Erdungsleitung des Zwischenschlauchpaketes darf bei dieser Geräteserie nicht am Schweiß-
oder Drahtvorschubgerät angeschlossen werden! Erdungsleitung entfernen oder ins Schlauch-
paket zurückschieben!
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu
schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-", die
Werkstückleitung an der Schweißstrombuchse „+" anzuschließen. Hinweise des
Elektrodenherstellers beachten!
Pos. Symbol
1
2
3
4
5
•
Schlauchpaketende mit der Zugentlastung befestigen > siehe Kapitel 5.1.5.1.
•
Stecker der Schweißstromleitung in Anschlussbuchse Schweißstrom einstecken und durch Rechtsdre-
hen verriegeln.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 7-polig stecken und mit Überwurfmutter si-
chern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
099-005589-EW500
9.02.2023
Beschreibung
0
Drahtvorschubgerät
Zwischenschlauchpaket
Anschlussbuchse, 7-polig (digital)
Anschluss Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Standardschweißen (Zwischenschlauchpaket)
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Fülldrahtschweißen:

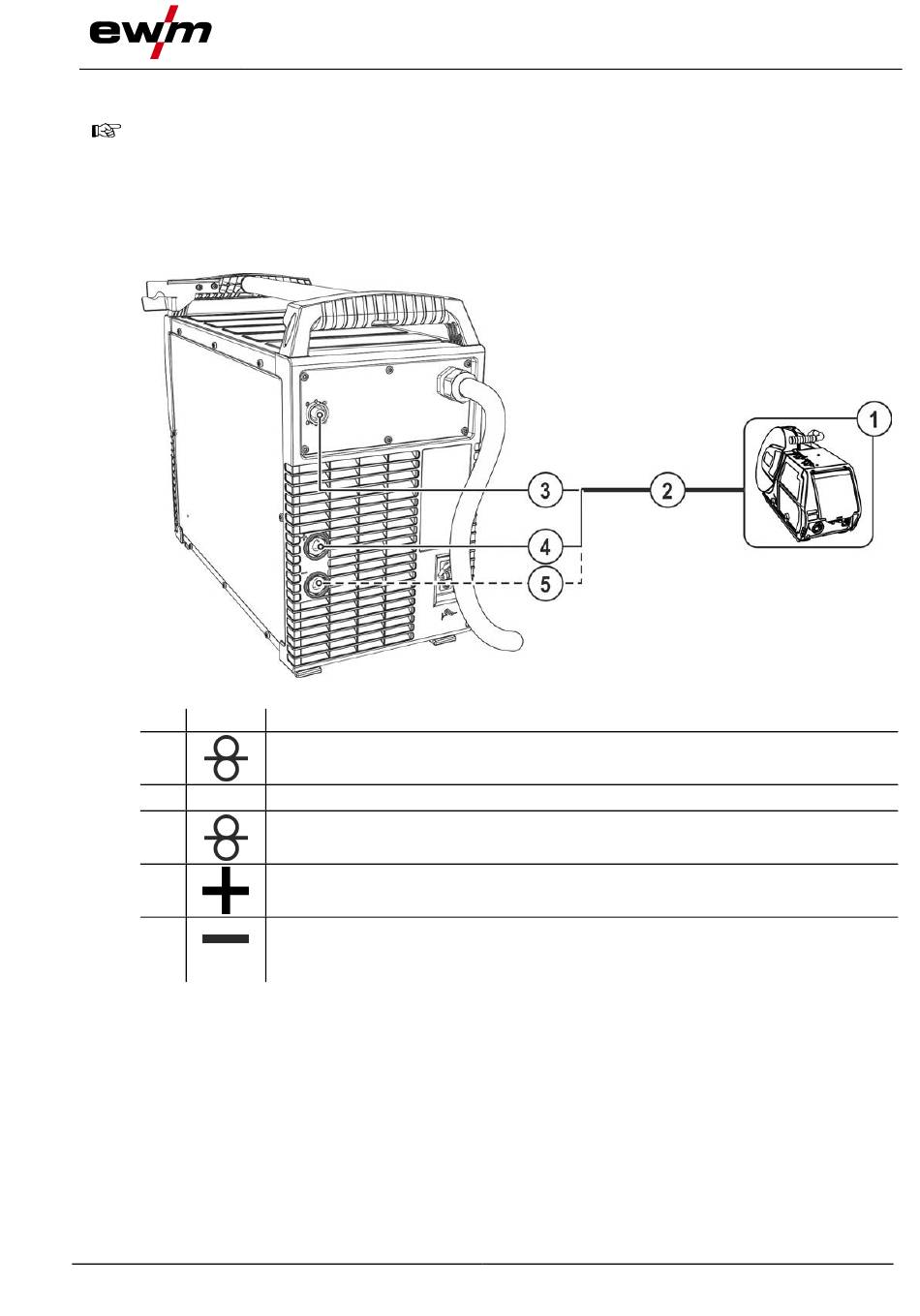

Abbildung 5-3
Schweißstrom zum Drahtvorschubgerät bzw.
Schweißbrenner
Aufbau und Funktion
Transport und Aufstellen
21
