MIG/MAG-Schweißen
5.2
MIG/MAG-Schweißen
5.2.1
Anschluss Werkstückleitung
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu
schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-", die
Werkstückleitung an der Schweißstrombuchse „+" anzuschließen. Hinweise des
Elektrodenherstellers beachten!
Pos. Symbol
1
2
3
•
Stecker der Werkstückleitung in die Anschlussbuchse Schweißstrom „-" stecken und verriegeln.
5.2.2
Anschluss Schweißbrenner
Anschlussbeschreibung siehe entsprechende Betriebsanleitung "Drahtvorschubgerät".
5.2.3
Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
26
Beschreibung
0
Werkstück
Anschlussbuchse, Schweißstrom „-"
• ---------- MIG/MAG-Schweißen: Werkstückanschluss
Anschlussbuchse, Schweißstrom „+"
• ---------- MIG/MAG-Fülldrahtschweißen: Werkstückanschluss

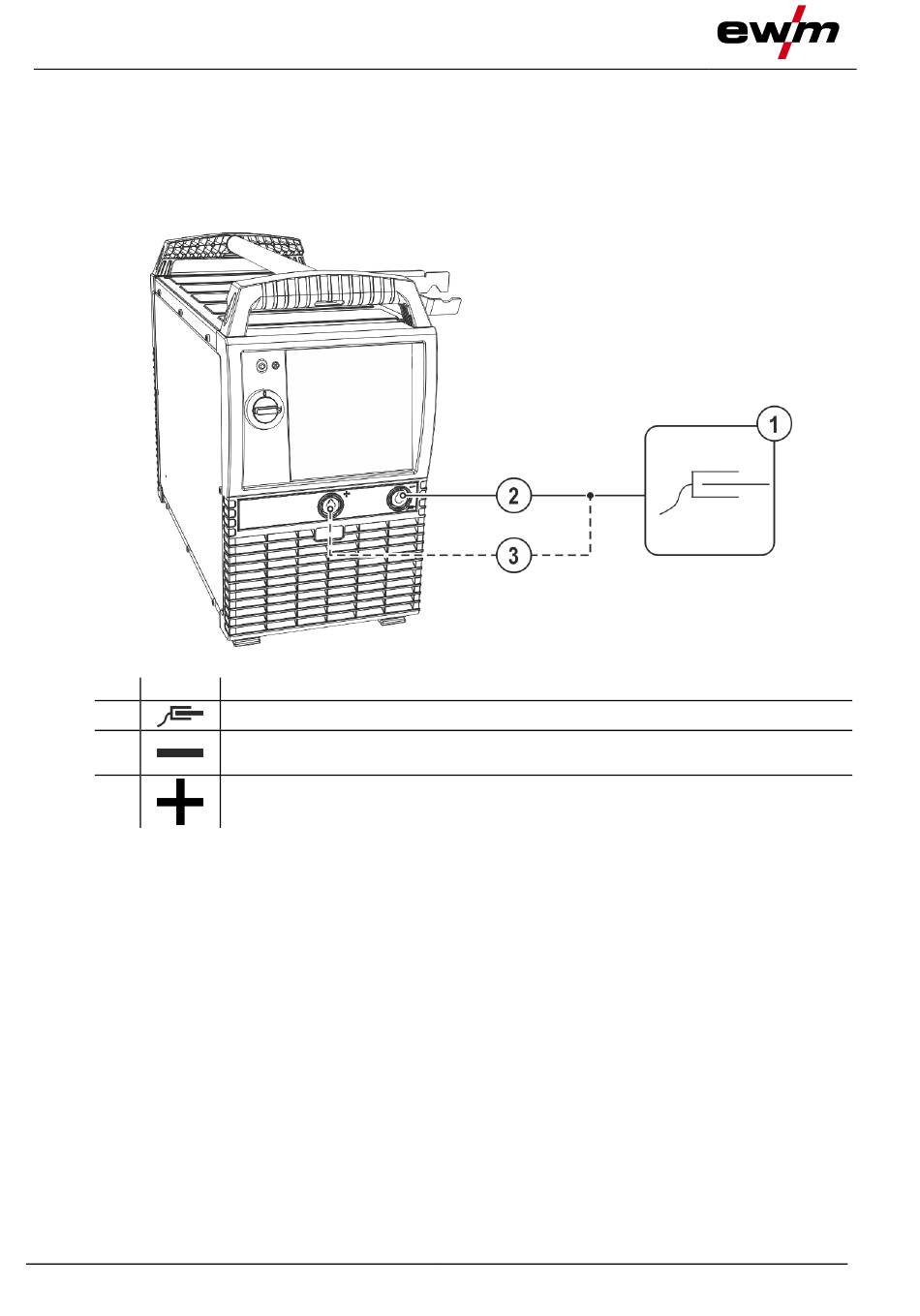

Abbildung 5-10
