5.3
E-Hand-Schweißen
Quetsch- und Verbrennungsgefahr!
Beim Stabelektrodenwechsel besteht Quetsch- und Verbrennungsgefahr!
•
Geeignete, trockene Schutzhandschuhe tragen.
•
Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um ge-
schweißte Werkstücke zu bewegen.
5.3.1
Anschluss Werkstückleitung
Pos. Symbol
1
2
3
•
Kabelstecker von Elektrodenhalter und Werkstückleitung in die anwendungsabhängige Schweißstrom-
buchse einstecken und durch Rechtsdrehung verriegeln. Die entsprechende Polarität richtet sich nach
der Angabe des Elektrodenherstellers auf der Elektrodenverpackung.
5.3.2
Anschluss Elektrodenhalter
Anschlussbeschreibung siehe entsprechende Betriebsanleitung "Drahtvorschubgerät".
5.3.3
Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
099-005589-EW500
9.02.2023
Beschreibung
0
Werkstück
Anschlussbuchse, Schweißstrom „-"
Anschlussbuchse, Schweißstrom „+"
VORSICHT

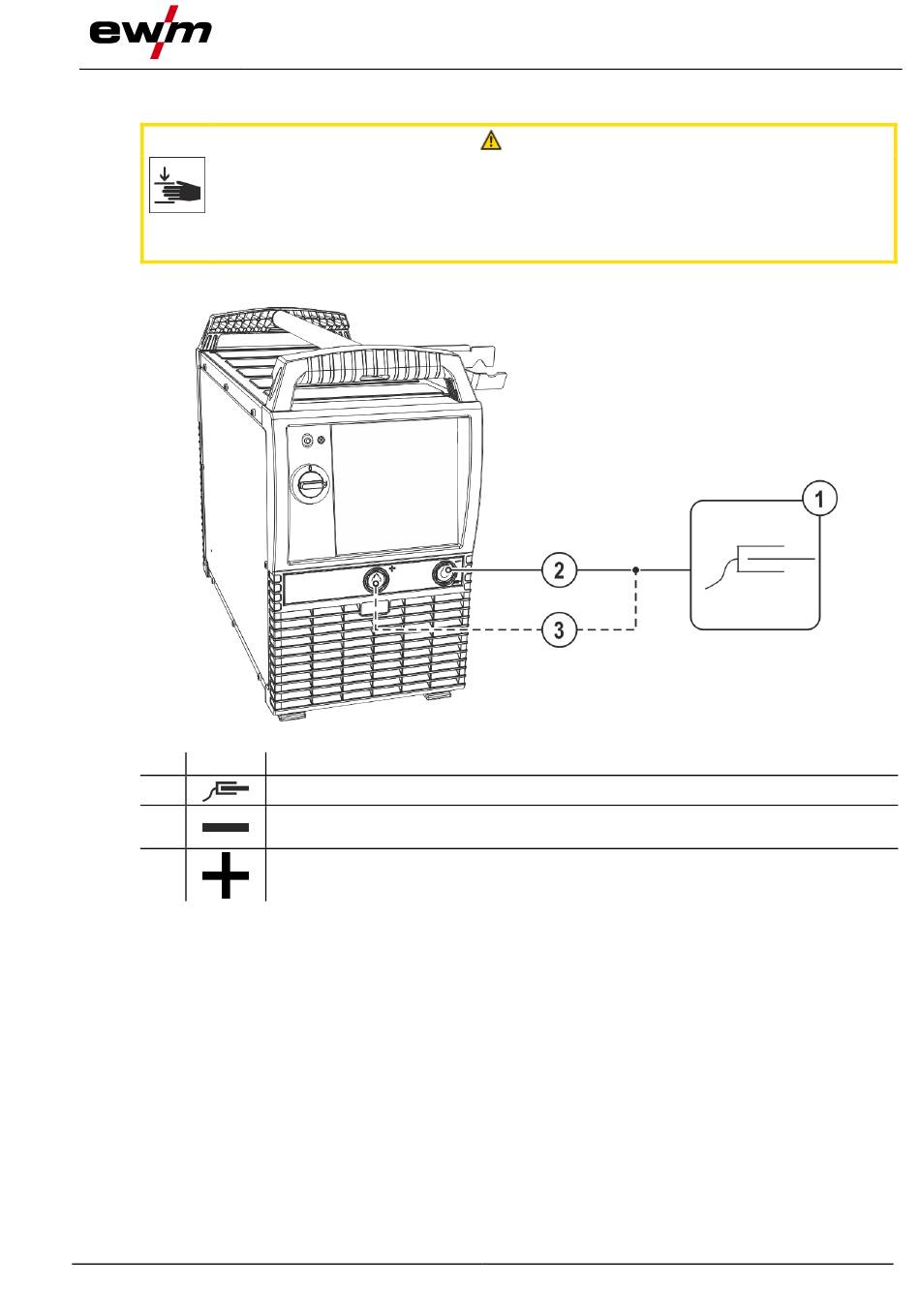

Abbildung 5-11
Aufbau und Funktion
E-Hand-Schweißen
27
