Abbildung 1
SCHALTPUNKT
Abbildung 2
SCHALTPUNKT
Abbildung 3
SCHALT-
PUNKT
5.
Zufuhr ausschalten, wenn der P Faktor so eingestellt ist, dass die Schwingungen
des SF 500 Ausgangs gleichmäßig sind und der Fehler minimal ist.
6.
Der I Faktor kann nun eingestellt werden. Beginnen Sie mit Eingabe des
voreingestellten Werts 0,2.
7.
Zufuhr wieder einschalten (Testgewichte noch installiert) und Eingabe des
Schaltpunkts der Zufuhrmenge.
8.

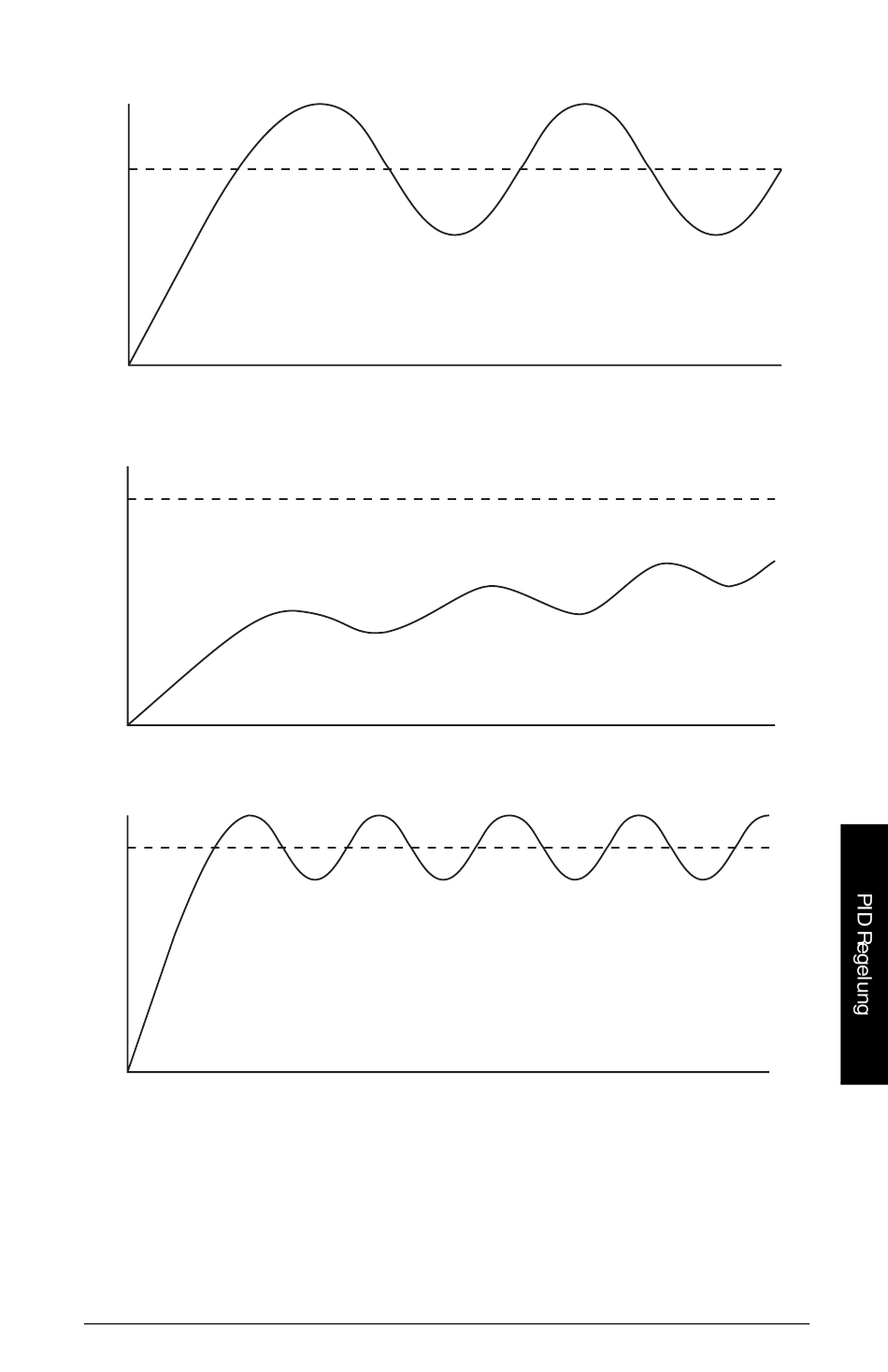

Wieder die Schwingungen des Ausgangs beobachten. Vergleichen Sie die
Ergebnisse mit den Abbildungen 4, 5 und 6 unten.
7ML19985CN31
P Faktor zu hoch
P Faktor zu niedrig
P Faktor korrekt eingestellt
Milltronics SF 500 - BETRIEBSANLEITUNG
Seite 61
