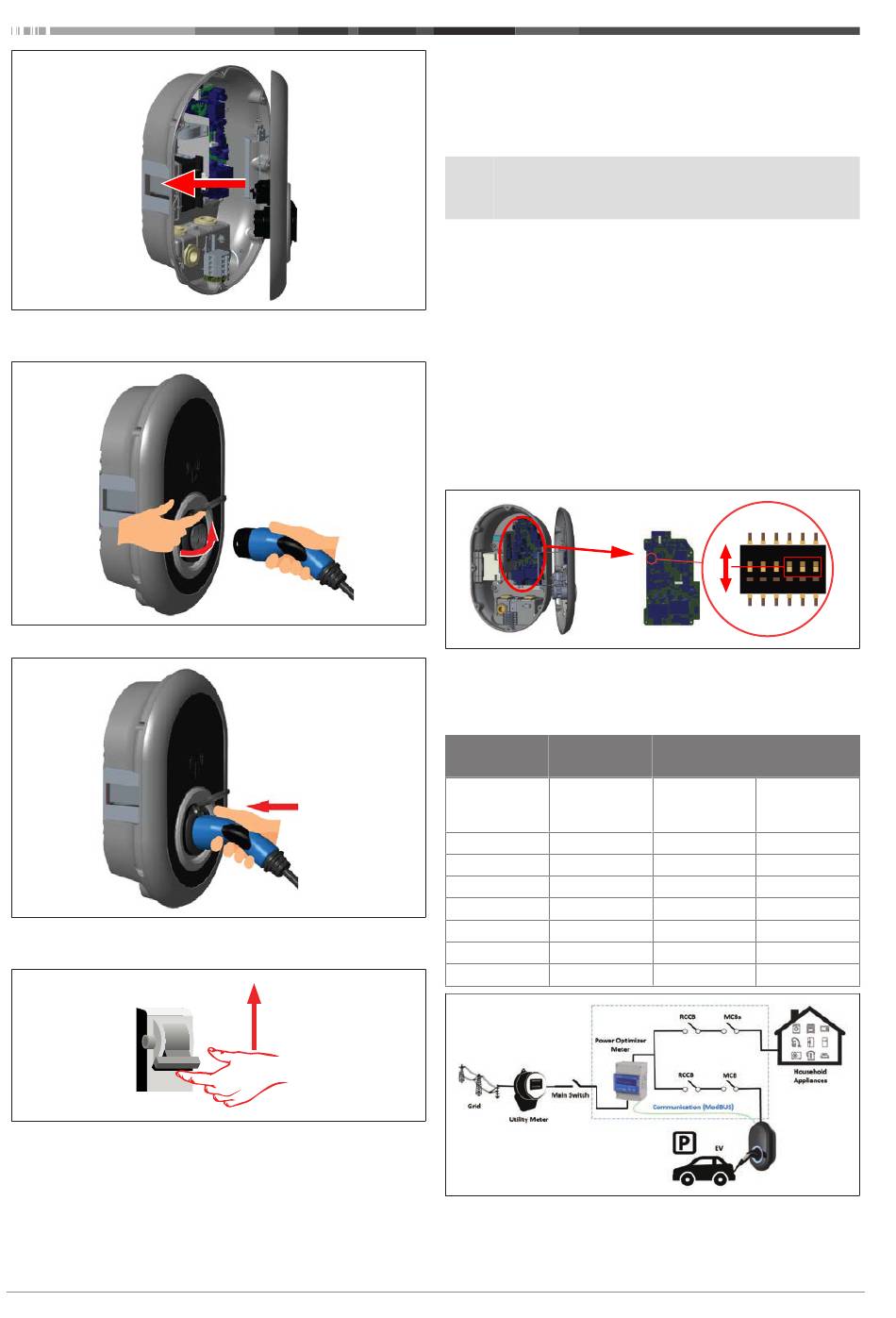

6 | Installation und elektrischer Anschluss
4.
Schließen Sie den Gehäusedeckel wie in der Einbauanwei-
sung beschrieben.
5.
Öffnen Sie den Klappdeckel der Ladesteckdose.
6.
Stecken Sie den Stecker des Ladekabels in die Ladesteckdo-
se.
7.
Schalten Sie die Spannungsversorgung zur Ladestation ein.
Das Kabel wird verriegelt und die Ladestation verhält sich
nun wie eine Station mit festem Kabel.
14 / 27
6.7.4
Leistungsoptimierer / externer Zähler
(erfordert optionales Zubehör)
Um die Funktion Leistungsoptimierer / externer Zähler nutzen zu
können, benötigen Sie optionales Messzubehör, das separat er-
hältlich ist.
Kompatible externe Zähler
Angaben zu kompatiblen externen Zählern finden Sie in
der Online-Dokumentation.
Im Leistungsoptimierer-Modus wird die Gesamtstromentnahme
(durch die Ladestation und andere Haushaltsgeräte) aus dem
Hauptschalter durch einen in die Hauptstromleitung integrierten
Strommesssensor gemessen. Die Strombegrenzung der Haupt-
stromleitung des Systems wird durch die DIP-Schalter in der La-
destation entsprechend der vom Benutzer eingestellten Begren-
zung bestimmt. Die Ladestation passt ihren Ausgangsladestrom
dynamisch entsprechend dem Messwert der Hauptstromleitung
an.
Die Strombegrenzungseinstellungen bestimmen den maximal
zulässigen Strom am Netzanschlusspunkt oder am Einbauort des
Zählers. Der maximale Strom für die Ladestation wird dann dy-
namisch angepasst, um den maximalen Strom am Netzan-
schlusspunkt nicht zu überschreiten.
Die Positionen der DIP-Schalter 4, 5 und 6 ergeben die zweistel-
lige maximale Stromstärke (Strombegrenzung), siehe Tabelle un-
ten. Wenn die DIP-Schalter 4, 5 und 6 auf OFF stehen, ist die
Leistungsoptimierer-Funktion deaktiviert.
DIP-Schalter
DIP-Schalter
4
5
OFF
OFF
OFF
OFF
OFF
ON
OFF
ON
ON
OFF
ON
OFF
ON
ON
ON
ON
Der Leistungsoptimierer-Zähler muss direkt nach dem Haupt-
schalter installiert werden, siehe obige Abbildung.
1.
Installieren Sie den Leistungsoptimierungszähler
ON
ON
1
2
3
4
5
OFF
DIP-Schalter
Strombegren-
6
zungswert
OFF
Leistungsopti-
mierer
deaktiviert
ON
16
OFF
20
ON
25
OFF
32
ON
40
OFF
63
ON
80
5111966A ISI Webasto Unite (DE)
