Schmierung

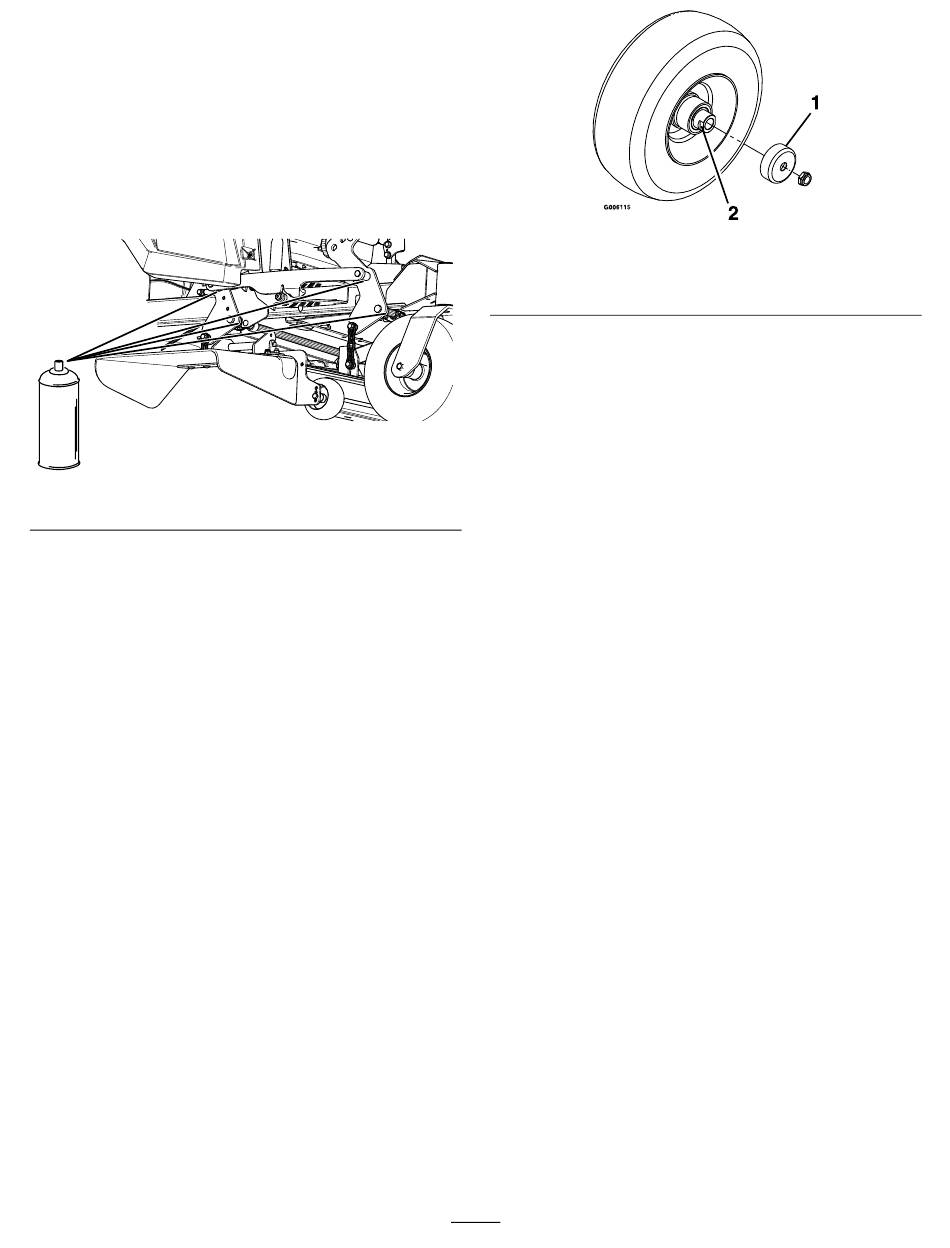

Schmieren der
Mähwerkhubgelenke
Wartungsintervall: Alle 100 Betriebsstunden
Verwenden Sie leichtes Öl oder Sprühöl, um die
Drehzapfen des Mähwerkhubs zu schmieren.

Einfetten der Laufradnaben

Wartungsintervall: Jährlich
Schmierfettsorte: Fett auf Lithium- oder
Molybdänbasis
1. Stellen Sie die Maschine auf einer ebenen
Fläche ab, kuppeln Sie die Zapfwelle aus und
schieben Sie die Fahrantriebshebel nach außen
in die P -Stellung.
ARK
2. Stellen Sie die Maschine ab, ziehen Sie
den Schlüssel ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen
sind.
3. Nehmen Sie das Laufrad von den Laufradgabeln
ab.
4. Entfernen Sie die Dichtungsabdeckungen von
der Radnabe.
Bild 58
1. Dichtungsabdeckung
5. Nehmen Sie eine Distanzstückmutter von der
Achse im Laufrad ab.
Hinweis:
mit einem Gewindesperrmittel an der Achse
befestigt.
6. Nehmen Sie die Achse vom Rad ab (die andere
Distanzstückmutter befindet sich noch auf der
g336930
Achse).
7. Drücken Sie die Dichtungen heraus und prüfen
die Lager auf Abnutzung oder Beschädigung.
Tauschen Sie diese ggf. aus.
8. Füllen Sie die Lager mit Allzweckfett.
9. Setzen Sie ein Lager und eine neue Dichtung in
das Rad ein.
Hinweis:
austauschen.
10. Wenn beide Distanzstückmuttern von der Achse
abgenommen wurden (oder abgebrochen
sind), tragen Sie Gewindesperrmittel auf
Distanzstückmutter auf und schrauben sie
so auf die Achse, dass die Flächen für
Schraubenschlüssel nach außen zeigen.
Hinweis:
ter nicht ganz auf das Ende der Achse. Lassen
Sie ungefähr 3 mm von der äußeren Oberfläche
der Distanzstückmutter bis zum Ende der Achse
in der Mutter.
11. Setzen Sie die montierte Mutter und Achse
auf der Seite mit dem Lager und einer neuen
Dichtung in das Rad ein.
12. Das offene Ende des Rads sollte nach oben
zeigen; füllen Sie dann den Bereich im Rad um
die Achse mit Allzweckschmiermittel.
13. Setzen Sie das zweite Lager und eine neue
Dichtung in das Rad ein.
14. Tragen Gewindesperrmittel auf die zweite
Distanzstückmutter auf und schrauben sie
41
Bild 59
2. Distanzstückmutter mit
Flachschraubenschlüssel
Die Distanzstückmuttern sind
Sie müssen die Dichtungen
Schrauben Sie die Distanzstückmut-
g006115
