2. Heben Sie das Mähwerk in die Trans-
portsicherungsstellung oder die höchste
Schnitthöheneinstellung an.
3. Lösen Sie langsam die Einstellschraube an
der Feder der Hubhilfe, bis Sie die Schraube
entfernen können.
Hinweis:
Bewahren Sie die Schraube für die
spätere Installation auf.

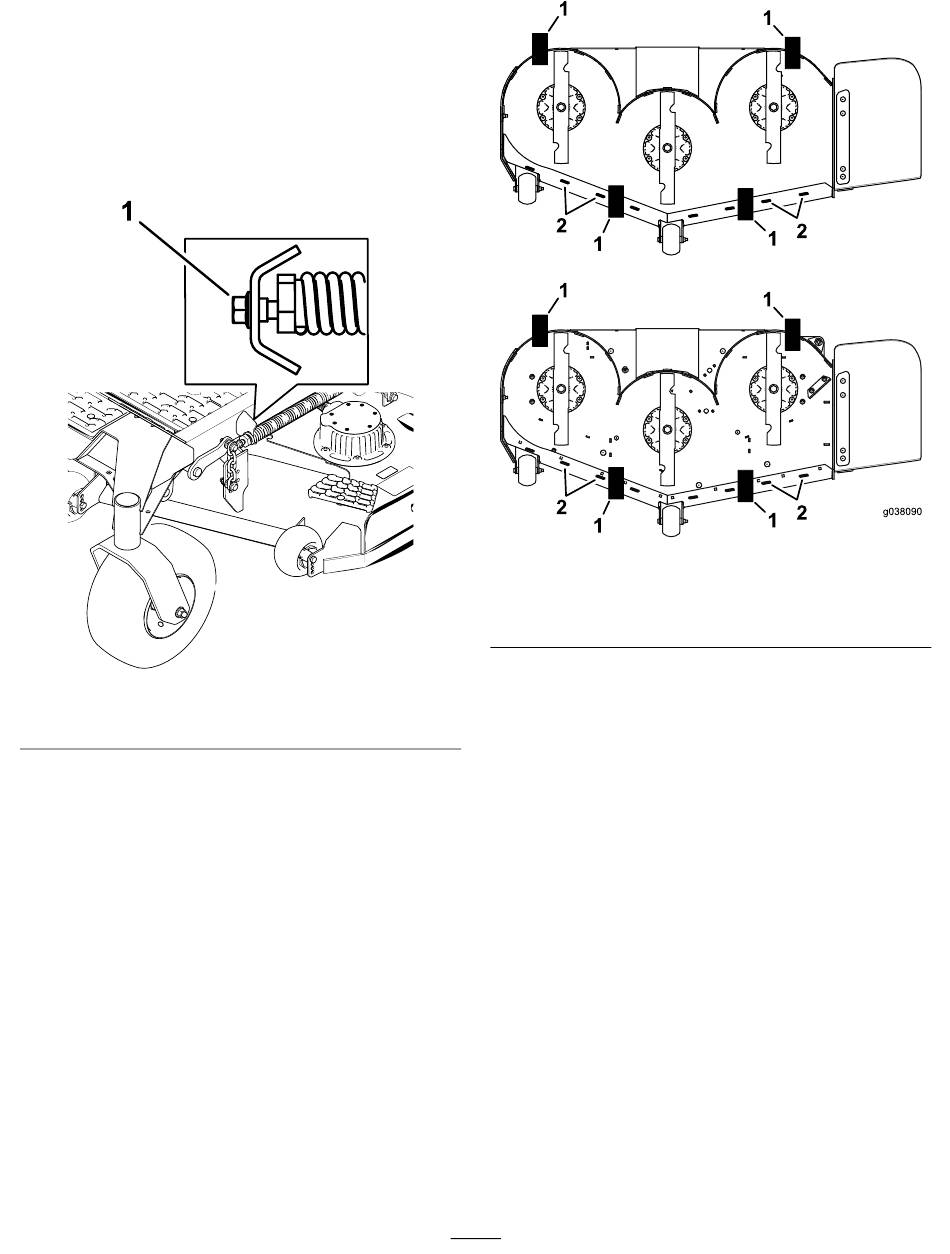

1. Stellschraube
4. Legen Sie 4 Blöcke mit einer Dicke von jeweils
7,3 cm unter die hinteren und vorderen Kanten
des Mähwerks. Stellen Sie sicher, dass die
Blöcke nicht unter den Antiskalpierrollen oder
Schweißnähten platziert werden.
Bild 89
1. Blöcke: 73 mm
5. Stellen Sie die Schnitthöhe auf 76 mm ein.
g402250
6. Drehen Sie die Schnittmesser vorsichtig von
einer Seite zur anderen.
7. Lösen Sie die Sicherungsmuttern an allen vier
Ecken des Mähwerks und stellen Sie sicher,
dass das Mähwerk fest auf allen vier Blöcken
sitzt.
53
Bild 90
Ansicht von unten
2. Schweißnähte
g402248
g038090
