Warten der
Bedienelementanlage
Anpassen der Stellung des
Steuerhebels
Einstellen der Höhe
Sie können die Höhe der Fahrantriebshebel für den
optimalen Bedienerkomfort nach oben oder unten
einstellen.
1. Stellen Sie die Maschine auf einer
ebenen Fläche ab, kuppeln Sie den
Zapfwellenantriebsschalter aus und schieben
Sie die Fahrantriebshebel nach außen in die
P -Stellung.
ARK
2. Stellen Sie die Maschine ab, ziehen Sie
den Schlüssel ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen
sind.

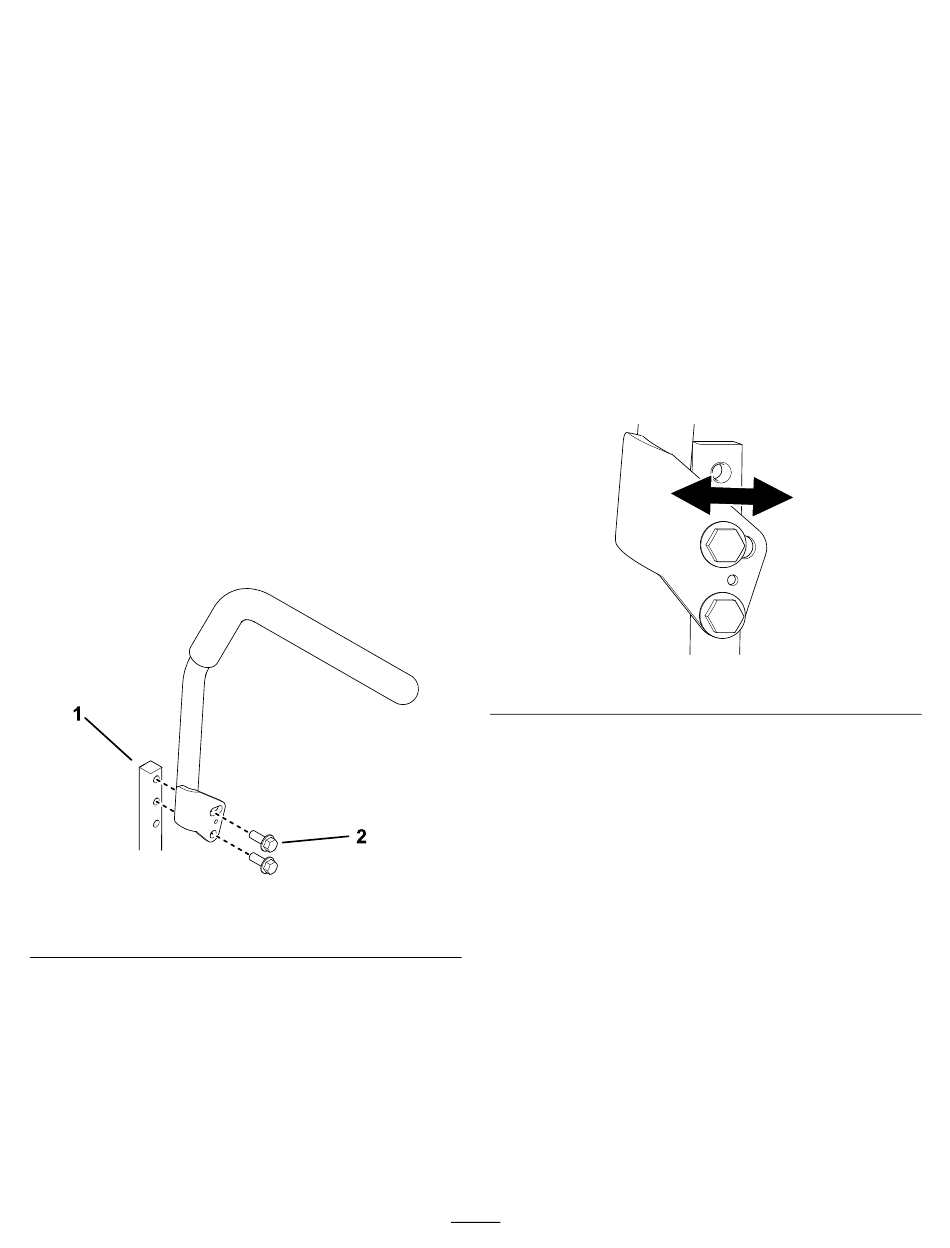

3. Entfernen Sie die Befestigungen, mit denen
der Fahrantriebshebel an der Steuerarmwelle
befestigt ist.
1. Schraube (2)
4. Setzen Sie den Schalthebel in die nächste
Lochposition. Befestigen Sie den Hebel mit den
Befestigungen.
5. Wiederholen Sie die Einstellungsschritte am
zweiten Schalthebel.
Bild 72
2. Steuerarmwelle

Einstellen der Neigung

1. Stellen Sie die Maschine auf einer
ebenen Fläche ab, kuppeln Sie den
Zapfwellenantriebsschalter aus und schieben
Sie die Fahrantriebshebel nach außen in die
P -Stellung.
ARK
2. Stellen Sie die Maschine ab, ziehen Sie
den Schlüssel ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen
sind.
3. Lösen Sie die obere Schraube, mit der der
Schalthebel an der Schalthebelwelle befestigt
ist.
4. Lösen Sie die untere Schraube etwas, so
dass der Schalthebel sich nach vorne oder
nach hinten drehen lässt. Ziehen Sie beide
Schrauben fest, um den Schalthebel in der
neuen Stellung zu arretieren.
5. Wiederholen Sie die Einstellungsschritte am
zweiten Schalthebel.
g400371
47
Bild 73
