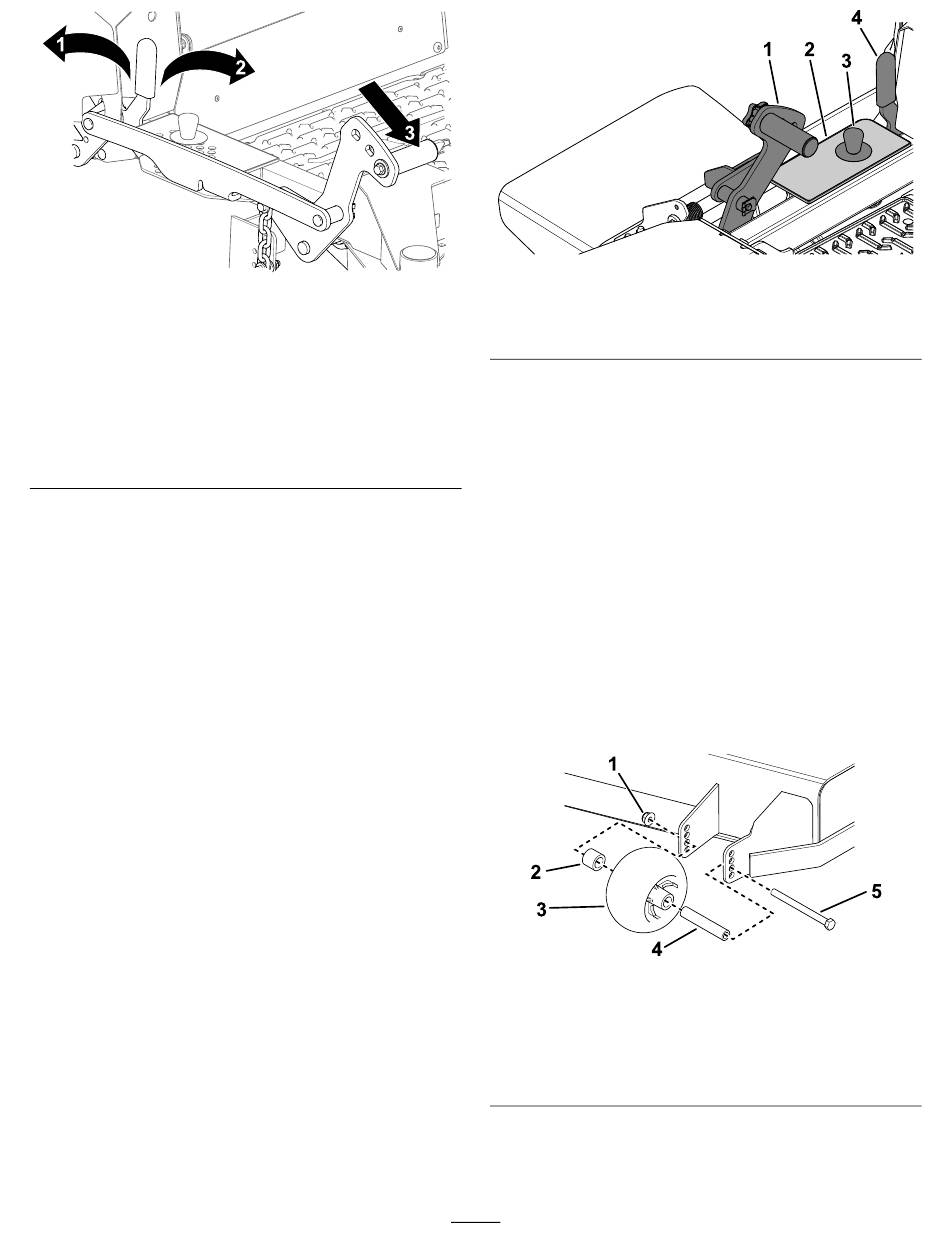

1. A Stellung:
RRETIERTE
Das Mähwerk ist in der
Transportstellung arretiert.
2. N
ICHT ARRETIERTE
Stellung: Das Mähwerk
ist nicht in der
Transportstellung arretiert.
Einstellen der Schnitthöhe
Sie können die Schnitthöhe von 38 mm bis 140 mm in
Schritten von 6 mm einstellen.
1. Drücken Sie das Mähwerkhubpedal ganz nach
vorne, um das Mähwerk in die Transportstellung
zu arretieren (d. h. die Schnitthöhe von
140 mm).
2. Entfernen Sie den Stift aus der Schnitthöhen-
einstellhalterung.
3. Wählen Sie ein Loch in der Schnitthöhen-
halterung, das der gewünschten Schnitthöhe
entspricht, und stecken Sie den Lastösenbolzen
wieder ein.
4. Drücken Sie das Mähwerkhubpedal nach vorne,
schieben Sie die Transportsicherung nach vorne
und senken Sie das Mähwerk langsam ab.
Bild 34
3. Drücken Sie das Pedal
zum Anheben des
Mähwerks mit Ihrem
Fuß, um das Mähwerk
anzuheben.
g398622
1. Mähwerkhubpedal
2. Schnitthöhenhalterung
Einstellen der
Antiskalpierrollen
Wir empfehlen Ihnen, die Antiskalpierrollen jedes Mal
einzustellen, wenn Sie die Schnitthöhe ändern.
1. Stellen Sie die Maschine auf einer ebenen
Fläche ab, kuppeln Sie die Zapfwelle aus und
schieben Sie die Fahrantriebshebel nach außen
in die P
ARK
2. Stellen Sie die Maschine ab, ziehen Sie
den Schlüssel ab und warten Sie, bis alle
beweglichen Teile zum Stillstand gekommen
sind.
3. Stellen Sie die Antiskalpierrollen wie dargestellt
ein.
1. Bundmutter
2. Distanzstück
3. Antiskalpierrolle
29
Bild 35
3. Schnitthöhenstift
4. Transportsicherungshebel
-Stellung.
Bild 36
Linke Antiskalpierrolle
4. Buchse
5. Schraube
g332767
g398002
