1. Kette
8. Entfernen Sie das Spiel an den Mähwerkketten
und stellen Sie sicher, dass der
Mähwerkhubhebel nach hinten gegen
den Anschlag gedrückt ist.
9. Ziehen Sie die vier Sicherungsmuttern fest.
10. Vergewissern Sie sich, dass die Blöcke bündig
unter dem Mähwerk sind und alle Schrauben
des Anbaugeräts angezogen sind
11. Prüfen Sie die seitliche Ausrichtung des
Mähwerks und die Neigung der Messer;
wiederholen Sie diesen Vorgang bei Bedarf.
12. Heben Sie das Mähwerk in die Transportstellung
(140 mm) an.
13. Montieren Sie die entfernten Antiskalpierrollen.
14. Installieren Sie die zuvor in Schritt
Einstellschraube der Feder der Hubhilfe.

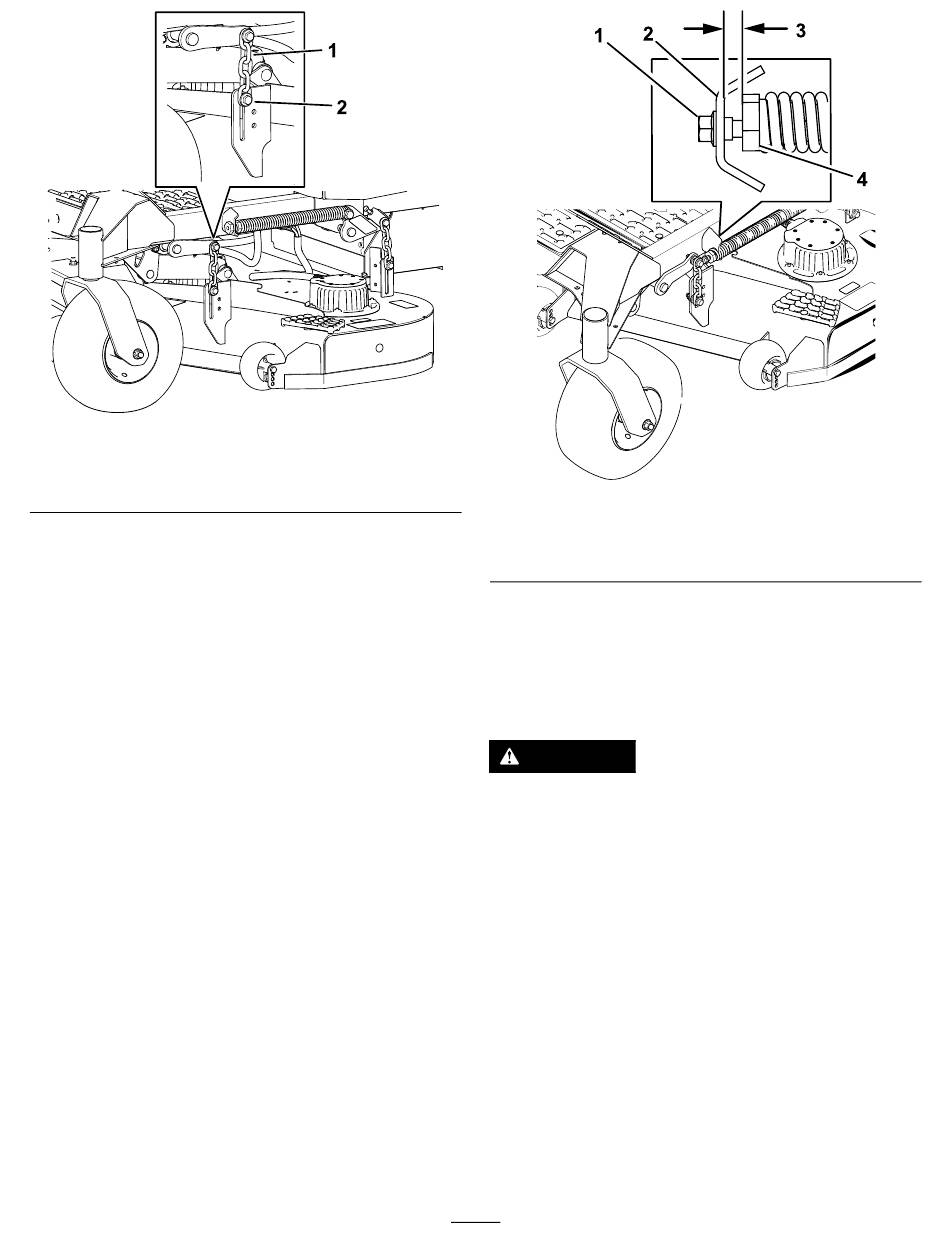

Bild 91
2. Schraube und
Sicherungsmutter
3 entfernte
g402249
1. Stellschraube
2. Halterung
15. Stellen Sie den Abstand zwischen der Feder
und der Halterung auf 22 bis 29 mm ein.
Austauschen des
Grasablenkblechs
GEFAHR
Wenn die Auswurföffnung nicht abgedeckt
ist, können Objekte in Ihre oder die Richtung
von Unbeteiligten ausgeworfen werden.
Außerdem könnte es auch zum Kontakt mit
dem Messer kommen. Herausgeschleuderte
Objekte oder Kontakt mit dem Messer
können schwere oder tödliche Verletzungen
verursachen.
Betreiben Sie den Rasenmäher niemals
mit angehobenem, entferntem, oder
geändertem Ablenkblech, es sei denn, es
ist ein Grasfangsystem oder ein Mulch-Kit
ordnungsgemäß angebaut und funktioniert
einwandfrei.
1. Entfernen Sie die Sicherungsmutter, Schraube,
Feder und das Distanzstück, mit denen das
Ablenkblech an den Schwenkhalterungen
befestigt ist.
54
Bild 92
3. Abstand: 22 bis 29 mm
g402251
