Einstellen Des Richtungsablenkblechs - Toro Z Master Revolution Serie Bedienungsanleitung

Mittlere Antiskalpierrolle
1. Bundmutter
2. Antiskalpierrolle
Rechte Antiskalpierrolle
1. Bundmutter
2. Distanzstück
3. Antiskalpierrolle
Einstellen des
Richtungsablenkblechs
Die folgenden Bilder enthalten nur Empfehlungen.
Die Einstellungen sind je nach Grassorte,
Feuchtigkeitsgehalt und Grashöhe anders.
Entfernen Sie den Knopf und die Schlossschraube,
bringen Sie das Ablenkblech in die richtige Position
und setzen Sie den Knopf und die Schlossschraube
wieder ein.
Hinweis:
Bei einigen Maschinen werden je nach
Größe des Mähwerks die äußeren oder inneren
Löcher verwendet.
Hinweis:
Wenn die Leistung abfällt, und die
Fahrgeschwindigkeit konstant ist, öffnen Sie das
Ablenkblech.

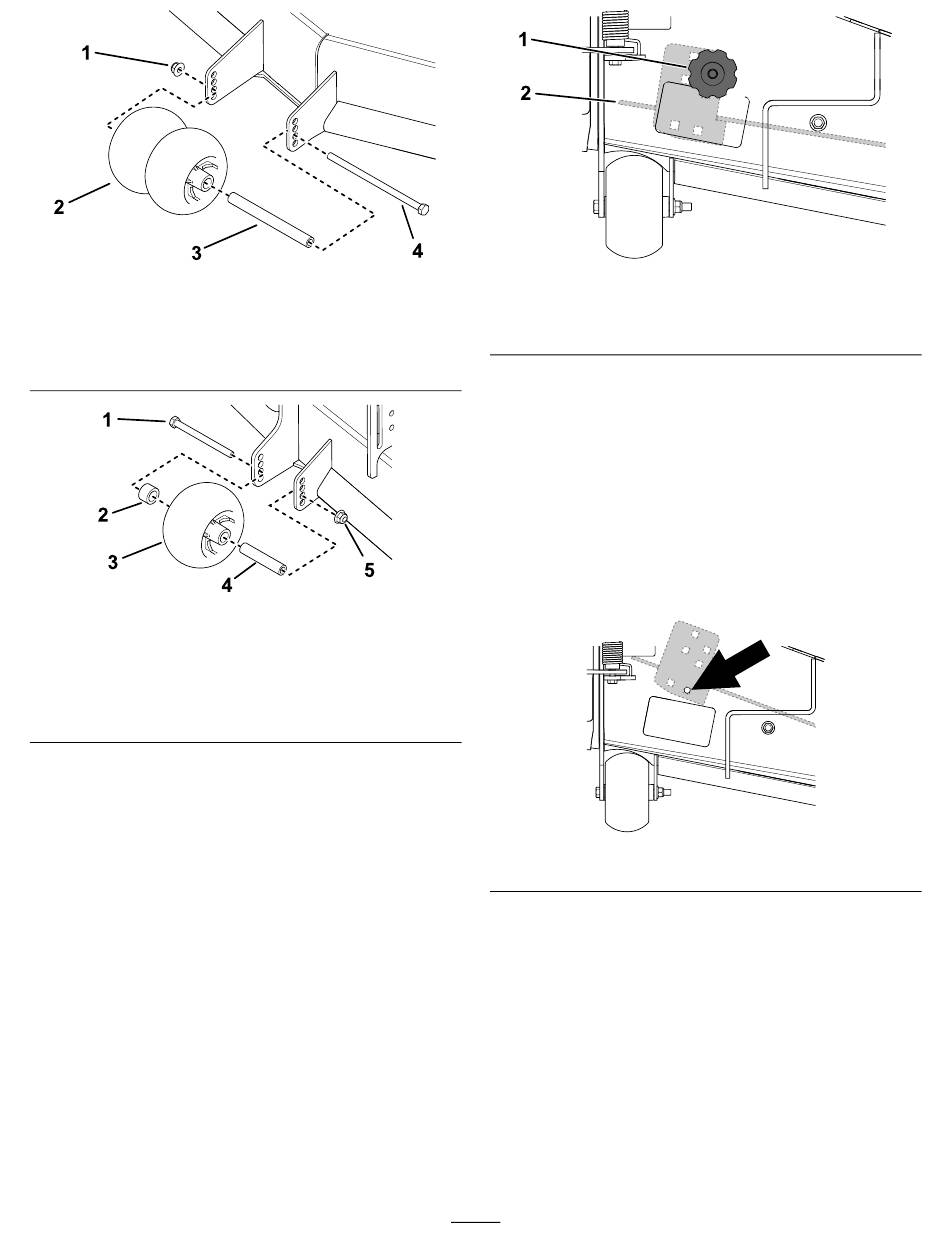

Bild 37
3. Buchse
4. Schraube
Bild 38
4. Buchse
5. Schraube
g398003
1. Knopf und
Schlossschraube
Stellung A
Dies ist die hinterste Position. Diese Stellung sollte
folgendermaßen eingesetzt werden:
•
Kurzes, dünnes Gras
•
Trockenes Gras
•
Kleineres Schnittgut
•
Schnittgut wird weiter vom Mähwerk
herausgeschleudert
g398004
Stellung B
Verwenden Sie diese Stellung mit dem Fangsystem.
