Montage
16
2. Im Auslieferungszustand ist ein Blindstopfen in die Armatur gesteckt: Blindstopfen
und O-Ring (1) aus der Armatur entfernen.
3. Sensor Memosens CCS50Emit Adapter für Flowfit CYA27 in die Öffnung der Armatur
schieben.
4. Überwurfmutter auf die Armatur schrauben.
5.2.4
Sensor in Durchflussarmaturen einbauen
Bei Verwendung anderer Durchflussarmaturen beachten:
‣
Es muss immer eine Mindestanströmgeschwindigkeit von 15 cm/s (0,49 ft/s) an der
Membran gewährleistet sein.
‣
Die Anströmung muss von unten nach oben erfolgen. Mitgeführte Luftbläschen müs-
sen abtransportiert werden und dürfen sich nicht vor der Membran ansammeln.
‣
Die Membran muss direkt angeströmt werden.
5.2.5
Sensor in Eintaucharmatur CYA112 einbauen
Alternativ: Den Sensor in eine Eintaucharmatur mit Einschraubgewinde G1" einschrauben.
Weitere Einbauhinweise finden Sie in der Betriebsanleitung der Armatur.

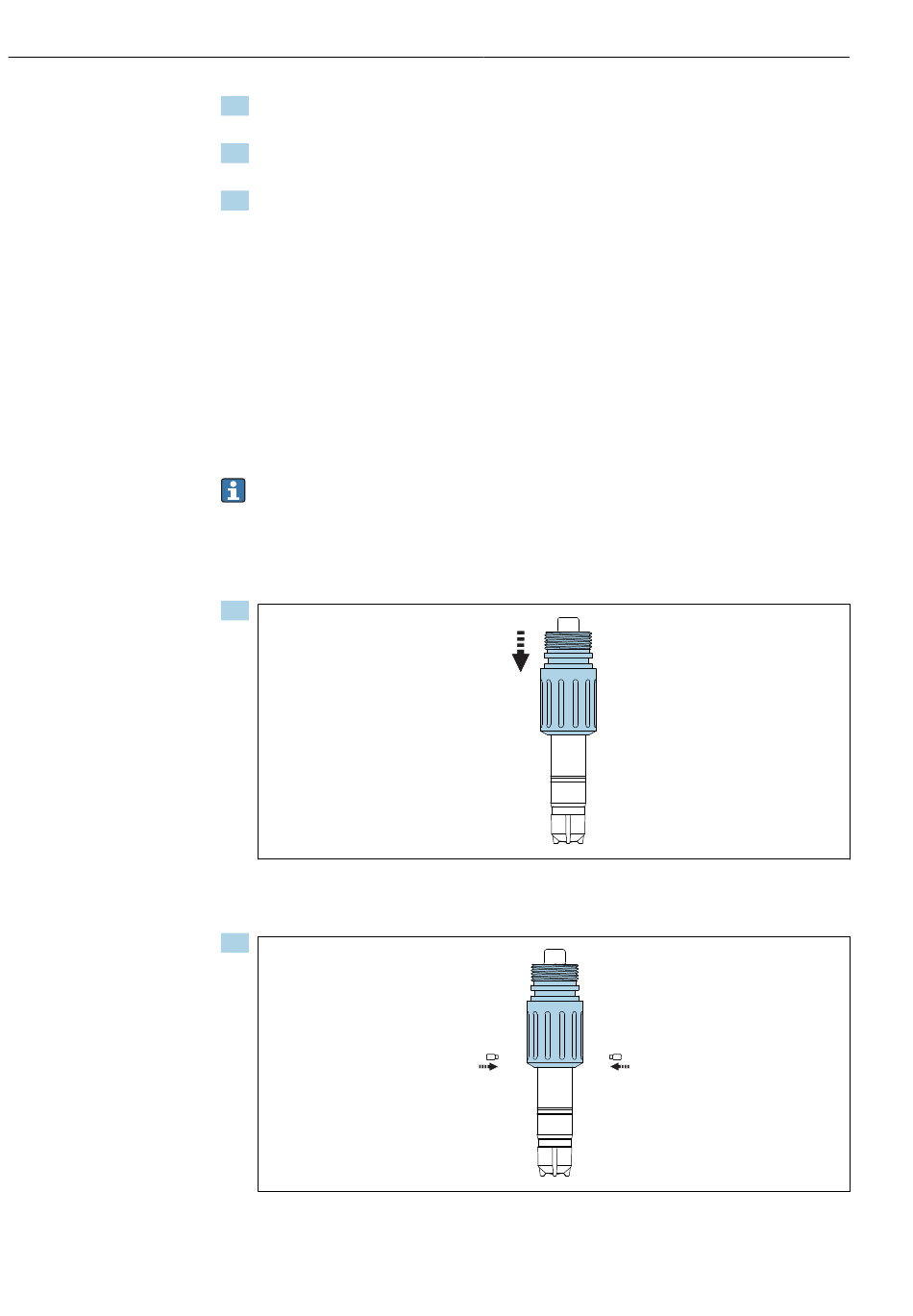

Sensor mit Adapter bestücken
Der erforderliche Adapter ist als montiertes Zubehör zum Sensor oder als separates Zube-
hör bestellbar.
1.
Adapter für Flexdip CYA112 vom Sensorkopf aus bis Anschlag auf den Sensor auf-
schieben.
2.
Adapter mit den 2 mitgelieferten Stiftschrauben und einem Innensechskantschlüssel
(2 mm (0,08 in)) arretieren.
Memosens CCS50E
A0034246
A0044635
