Technische Information

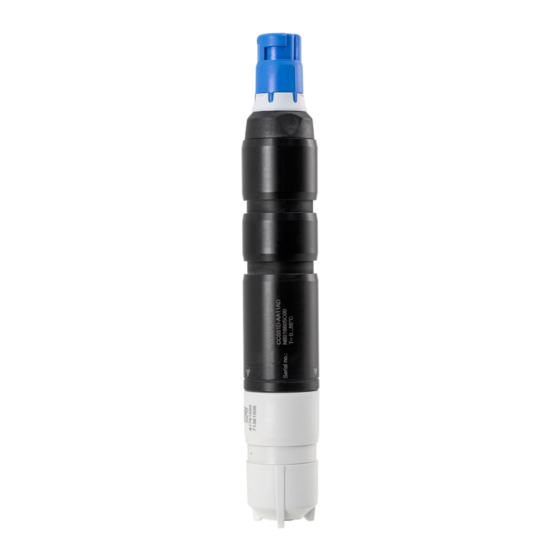

Memosens CCS51D
Digitaler Sensor mit Memosens-Technologie zur
Bestimmung von freiem Chlor
Memosens CCS51D bietet eine präzise und lang-
zeitstabile Messung, um eine optimale Prozess-
überwachung zu gewährleisten
Anwendungsbereich
Memosens CCS51D ist ein Sensor für freies Chlor für Skid-Hersteller und Endkunden:
Er misst zuverlässig in:
• Trinkwasser – um eine ausreichende Desinfektion sicherzustellen
• Lebensmittel – für garantierte Lebensmittelsicherheit und hygienische Verpackung
und Abfüllung
• Hilfskreisläufe – um die Abwesenheit oder Anwesenheit von freiem Chlor zu
erkennen
• Schwimmbäder – für effiziente Dosierung der Desinfektionsmittel
Ihre Vorteile
• Der richtige Sensor für jede Anwendung: Von der Spurenmessung bis zu
Konzentrationen von 200 mg/l freiem Chlor.
• Schnelle Ansprechzeit (t
90
ermöglicht eine prompte Reaktion auf Prozessänderungen sowie eine effiziente
Prozesssteuerung.
• Mehr Prozesssicherheit: Präzise und langzeitstabile Messung sorgt für konsistente
Prozessüberwachung und ermöglicht eine individuelle Anpassung der Desinfekti-
onsmitteldosierung.
• Der wartungsarme amperometrische Sensor reduziert die Betriebskosten der
Messstelle, besonders im Vergleich zu kolorimetrischen Messsystemen.
• Höhere Anlagenverfügbarkeit dank schnellem Sensortausch: Kalibrieren Sie Ihren
Sensor im Labor und bringen Sie ihn per Plug & Play in Ihren Prozess.
• Der Anschluss an den Liquiline Multiparameter-Messumformer ermöglicht eine
einfache Kombination mit anderen relevanten Parametern der Flüssigkeitsanalyse
wie pH und Redox.
Solutions
< 25 s) bietet akkurate Prozessüberwachung und
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Memosens CCS51D
Inhaltszusammenfassung für Endress+Hauser Memosens CCS51D
- Seite 1 Messung, um eine optimale Prozess- überwachung zu gewährleisten Anwendungsbereich Memosens CCS51D ist ein Sensor für freies Chlor für Skid-Hersteller und Endkunden: Er misst zuverlässig in: • Trinkwasser – um eine ausreichende Desinfektion sicherzustellen • Lebensmittel – für garantierte Lebensmittelsicherheit und hygienische Verpackung und Abfüllung...
- Seite 2 [Fortsetzung von der Titelseite] Weitere Vorteile durch Memosens-Technologie • Maximale Prozesssicherheit • Datensicherheit durch digitale Datenübertragung • Einfachste Handhabung durch Speicherung der Sensorkenndaten im Sensor • Vorausschauende Wartung möglich durch Aufzeichnen von Sensorbelastungsdaten im Sensor...
-
Seite 3: Arbeitsweise Und Systemaufbau
Memosens CCS51D Arbeitsweise und Systemaufbau Messprinzip Die Bestimmung von freiem Chlor erfolgt über hypochlorige Säure nach dem amperometrischen Messprinzip. Die im Medium enthaltene hypochlorige Säure (HOCl) diffundiert durch die Sensormembran und wird an der Goldkathode zu Chloridionen (Cl ) reduziert. An der Silberanode wird Silber zu Silber- chlorid oxidiert. -
Seite 4: Wartbarkeit
Memosens CCS51D A0007341 1 Beispiel einer Messeinrichtung Messumformer Liquiline CM44x Versorgungskabel des Messumformers Desinfektionssensor CCS51D (membranbedeckt, ⌀25 mm) Durchflussarmatur Flowfit CCA250 Zulauf zur Durchflussarmatur Flowfit CCA250 Näherungsschalter (optional) pH-Sensor CPS31D Messkabel CYK10 Verlässlichkeit Zuverlässigkeit Memosens MEMO SENS Mit Memosens wird Ihre Messstelle sicherer: •... -
Seite 5: Energieversorgung
Memosens CCS51D der Kalibrierdaten ermöglicht die Kalibrierung und Justierung des Sensors unabhängig von der Mess- stelle. Das Ergebnis: • Bequeme Kalibrierung im Messlabor unter optimalen äußeren Bedingungen erhöht die Qualität der Kalibrierung. • Die Verfügbarkeit der Messstelle wird durch schnellen und einfachen Tausch vorkalibrierter Sen- soren drastisch erhöht. -
Seite 6: Leistungsmerkmale
Memosens CCS51D Leistungsmerkmale Referenzbedingungen Temperatur 20 °C (68 °F) pH-Wert pH 5,5 ±0,2 Anströmung 40 ... 60 cm/s HOCl-freies Basismedium Leitungswasser Ansprechzeit < 25 s (nach erfolgter Polarisation) Die T -Zeit kann sich unter besonderen Bedingungen verlängern. Wird der Sensor in chlorfreiem Medium längere Zeit betrieben oder gelagert, beginnt die Sensorantwort bei Anwesenheit von Chlor... - Seite 7 Memosens CCS51D Montage Einbaulage Nicht über Kopf einbauen! ‣ Den Sensor mindestens in einem Neigungswinkel von 15° zur Waagerechten in eine Armatur, Halterung oder einen entsprechenden Prozessanschluss installieren. ‣ Andere Neigungswinkel sind nicht zulässig. ‣ Die Hinweise zum Sensoreinbau in der Betriebsanleitung der verwendeten Armatur beachten.
-
Seite 8: Armatur Vorbereiten
Memosens CCS51D Armatur vorbereiten Im Auslieferungszustand ist eine Überwurfmutter auf die Armatur aufgeschraubt: Überwurf- mutter von der Armatur abschrauben. A0034262 4 Durchflussarmatur Flowfit CCA151 Überwurfmutter Im Auslieferungszustand ist ein Blindstopfen in die Armatur gesteckt: Blindstopfen aus der Armatur entfernen. - Seite 9 Memosens CCS51D Überwurfmutter auf die Armatur auf Block schrauben. A0034261 6 Durchflussarmatur Flowfit CCA151 Desinfektionssensor Durchflussarmatur Flowfit CCA151 Überwurfmutter zur Befestigung eines Desinfektionssensors Einbau in eine Durchflussarmatur Flowfit CCA250 Der Sensor kann in die Durchflussarmatur Flowfit CCA250 eingebaut werden. Diese gestattet neben dem Chlor- oder Chlordioxidsensor den zusätzlichen Einbau eines pH- und eines Redoxsensors.
- Seite 10 Memosens CCS51D Einbau in andere Durchflussarmaturen Bei Verwendung anderer Durchflussarmaturen beachten: ‣ Es muss immer eine Anströmgeschwindigkeit von mindestens 15 cm/s (0,49 ft/s) an der Memb- ran gewährleistet sein. ‣ Die Anströmung muss von unten nach oben erfolgen. Mitgeführte Luftbläschen müssen abtrans- portiert werden und dürfen sich nicht vor der Membran ansammeln.
-
Seite 11: Konstruktiver Aufbau
Memosens CCS51D Prozessdruck Der Eingangsdruck ist abhängig von der jeweiligen Armatur und Installation. Die Messung kann mit freiem Auslauf erfolgen. Der Mediendruck direkt vor der Sensormembran darf 1 bar (14,5 psi) abs. nicht überschreiten. ‣ Im Hinblick auf Sensorzustand und -leistung sind unbedingt die in der nachfolgenden Tabelle angegebenen Grenzen für die Anströmgeschwindigkeit einzuhalten. -
Seite 12: Zertifikate Und Zulassungen
Memosens CCS51D Werkstoffe Sensorschaft Membran PVDF Membrankappe PVDF Schutzkappe • Behälter: PC Makrolon (Polycarbonat) • Dichtung: Kraiburg TPE TM5MED • Deckel: PC Makrolon (Polycarbonat) Dichtungsring max. 100 m (330 ft), einschl. Kabelverlängerung Kabelspezifikation Zertifikate und Zulassungen Konformitätserklärung -Zeichen Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. Damit erfüllt es die gesetzlichen Vorgaben der EU-Richtlinien. - Seite 13 Memosens CCS51D Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumentation. ‣ Für Zubehör, das nicht hier aufgeführt ist, an Ihren Service oder Ihre Vertriebszentrale wenden. Wartungskit CCV05 Bestellung nach Produktstruktur • 2 x Membrankappen und 1 x Elektrolyt 50 ml (1,69 fl.oz) •...
- Seite 16 www.addresses.endress.com...
