Micropilot FMR63B PROFINET mit Ethernet-APL
10.3 Gerät montieren
10.3.1

Antenne integriert, PEEK 20 mm (0,75 in)

Hinweise zum Einschraubgewinde
• Beim Einschrauben nur am Sechskant drehen.
• Werkzeug: Gabelschlüssel 36 mm
• Maximal erlaubtes Drehmoment: 50 Nm (36 lbf ft)

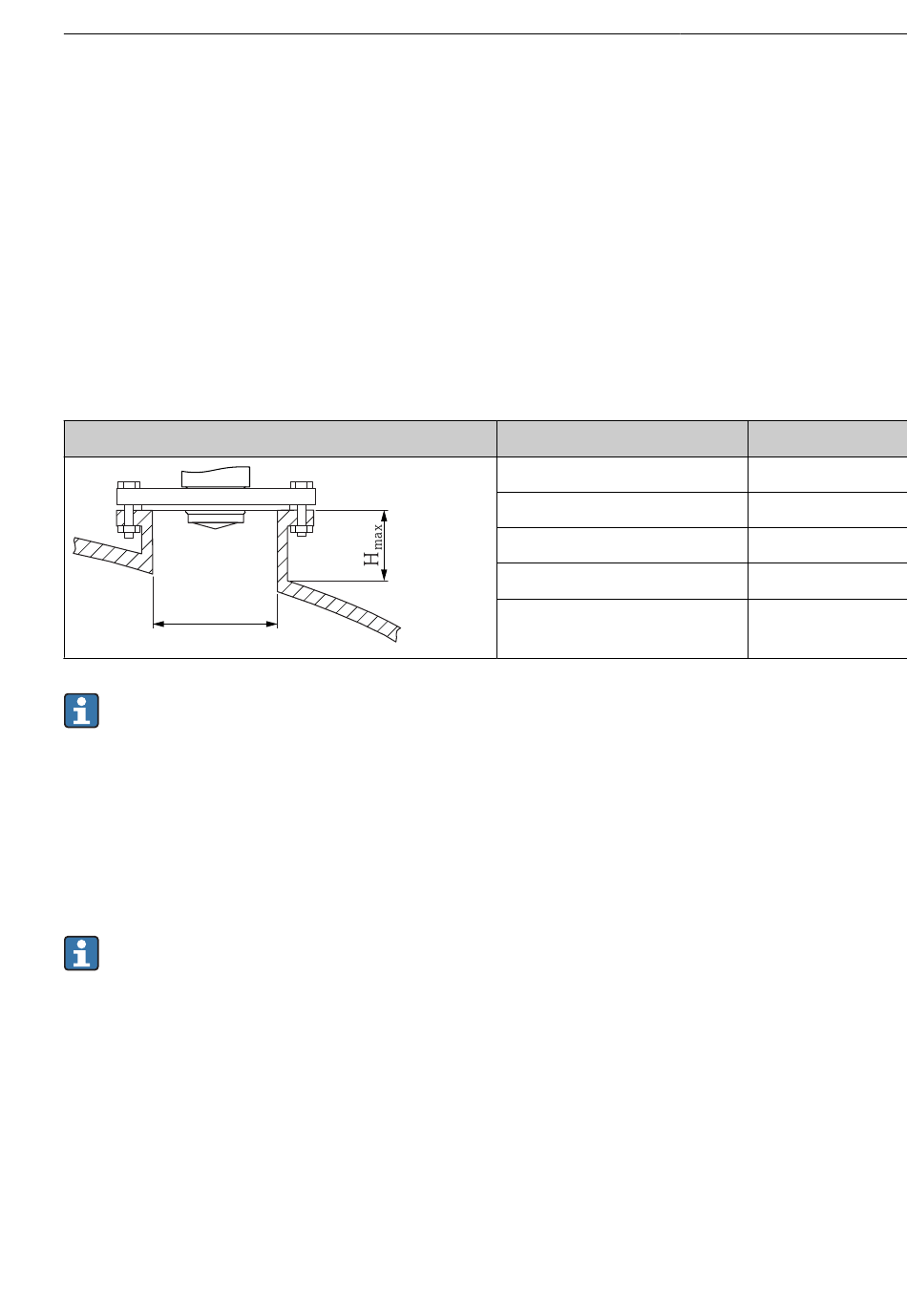

Hinweise zum Montagestutzen
Die maximale Stutzenlänge H
Maximale Stutzenlänge H
øD
Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden.
Folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein
• Die Stutzenkante sollte abgerundet sein
• Es muss eine Störechoausblendung durchgeführt werden
• Für Anwendungen mit höheren Stutzen als in der Tabelle angegeben den Support des
Herstellers kontaktieren
10.3.2 Antenne PTFE plattiert, frontbündig 50 mm (2 in)
Die Plattierung der Antenne dient gleichzeitig als Prozessdichtung, zur Montage wird
keine zusätzliche Dichtung benötigt.
Hinweise zum Montagestutzen
Die maximale Stutzenlänge H
Endress+Hauser
hängt vom Stutzendurchmesser D ab.
max
in Abhängigkeit vom Stutzendurchmesser D
max
hängt vom Stutzendurchmesser D ab.
max
D
40 ... 50 mm (1,6 ... 2 in)
50 ... 80 mm (2 ... 3,2 in)
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
Montage
H
max
200 mm (8 in)
300 mm (12 in)
450 mm (18 in)
550 mm (22 in)
850 mm (34 in)
