CCS51D
Sensor mit Adapter bestücken
Der erforderliche Adapter ist als montiertes Zubehör zum Sensor oder als separates Zubehör
bestellbar .
1.

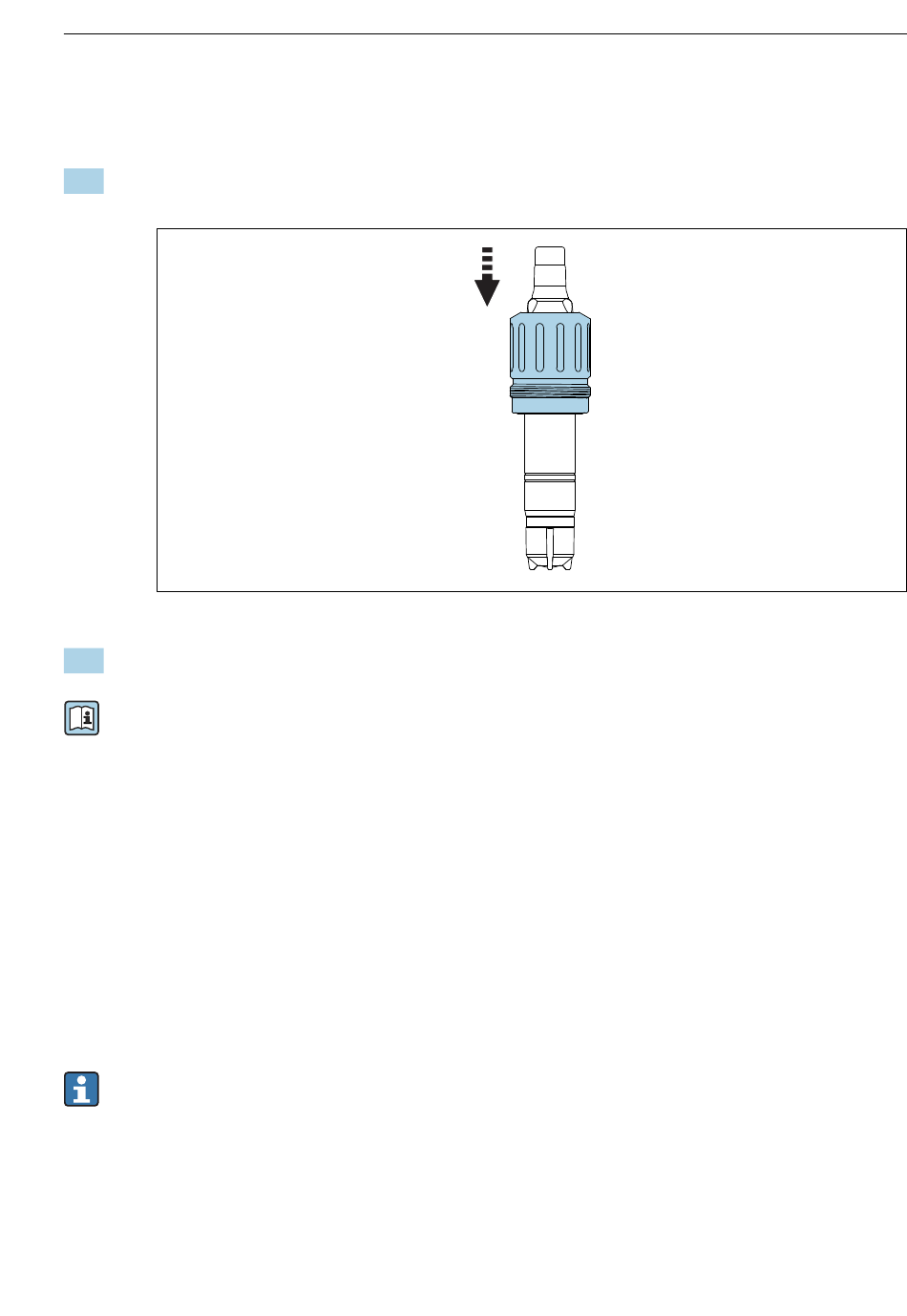

Adapter für Flowfit CCA250 vom Sensorkopf aus bis auf Anschlag auf den Sensor auf-
schieben.
11
Adapter für Flowfit CCA250 aufschieben
2.
Adapter mit den 2 mitgelieferten Stiftschrauben arretieren.
Detaillierte Informationen zu "Sensor in Armatur Flowfit CCA250 einbauen": Betriebsan-
leitung der Armatur
5.2.5
Sensor in andere Durchflussarmaturen einbauen
Bei Verwendung anderer Durchflussarmaturen beachten:
‣
Es muss immer eine Anströmgeschwindigkeit von mindestens 15 cm/s (0,49 ft/s) an der
Membran gewährleistet sein.
‣
Die Anströmung muss von unten nach oben erfolgen. Mitgeführte Luftbläschen müssen
abtransportiert werden und dürfen sich nicht vor der Membran ansammeln.
‣
Die Membran muss direkt angeströmt werden.
5.2.6
Sensor in Eintaucharmatur CYA112 einbauen
Alternativ kann der Sensor in eine Eintaucharmatur mit Einschraubgewinde G1, z. B., einge-
baut werden.
Bei der Verwendung der Eintaucharmatur ist auf eine ausreichende Anströmung des
Sensors zu achten → 10.
Endress+Hauser
Montage
A0034245
23
