5.2.3
Sensor in Armatur Flowfit CYA27 einbauen
Der Sensor kann in die Durchflussarmatur Flowfit CYA27 eingebaut werden. Diese ermög-
licht neben dem Einbau des Chlordioxidsensors auch den gleichzeitigen Betrieb mehrerer
anderer Sensoren und die Überwachung des Durchflusses.
Beim Einbau beachten:
‣
Die Mindestanströmung des Sensors 15 cm/s (0,49 ft/s) und den Mindestvolumen-
strom der Armatur (5 l/h bzw. 30 l/h) sicherstellen.
‣
Bei Mediumsrückführung in ein Schwallwasserbecken, eine Rohrleitung oder ähn-
lichem, darf der dadurch erzeugte Gegendruck auf den Sensor höchstens
1 bar relativ (14,5 psi relativ) (2 bar abs. (29 psi abs.)), betragen und muss konstant
bleiben.
‣
Unterdruck am Sensor, z. B. durch Mediumsrückführung auf die Saugseite einer
Pumpe, vermeiden.
‣
Zur Vermeidung von Ablagerungen stark belastetes Wasser zusätzlich filtrieren.
Sensor mit Adapter bestücken
Der erforderliche Adapter (Klemmring, Druckring und O-Ring) ist als montiertes Zubehör
zum Sensor oder als separates Zubehör bestellbar.
‣

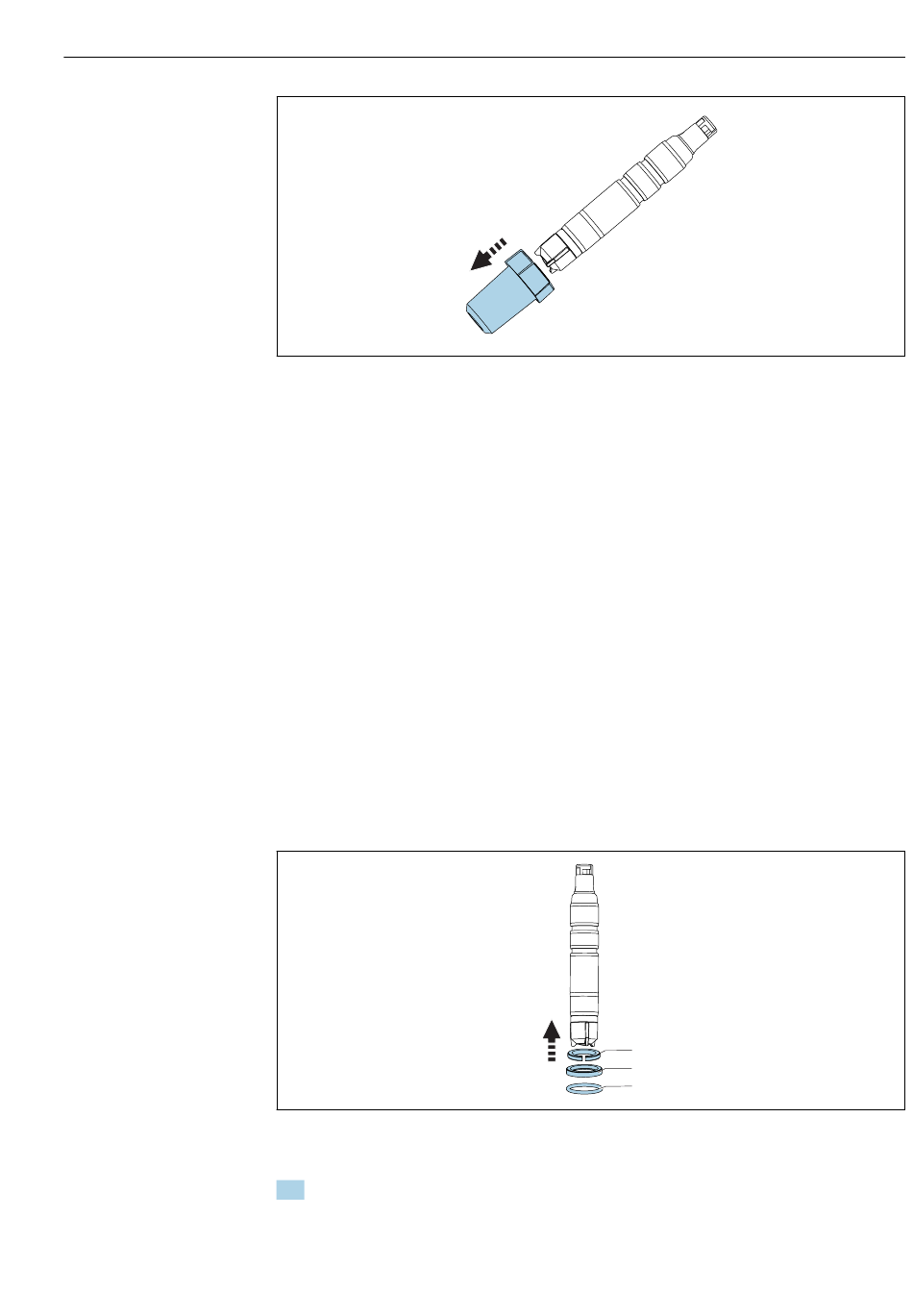

Erst den Klemmring (1), dann den Druckring (2) und anschließend den O-Ring (3) von
der Membrankappe Richtung Sensorkopf bis in die untere Nut aufschieben.
Sensor in Armatur einbauen
1. Im Auslieferungszustand ist eine Überwurfmutter auf die Armatur aufgeschraubt:
Überwurfmutter von der Armatur abschrauben.
1
2
3
Montage
A0034350
A0034247
15
