Filtereinrichtung PFE3: Gasanschlüsse

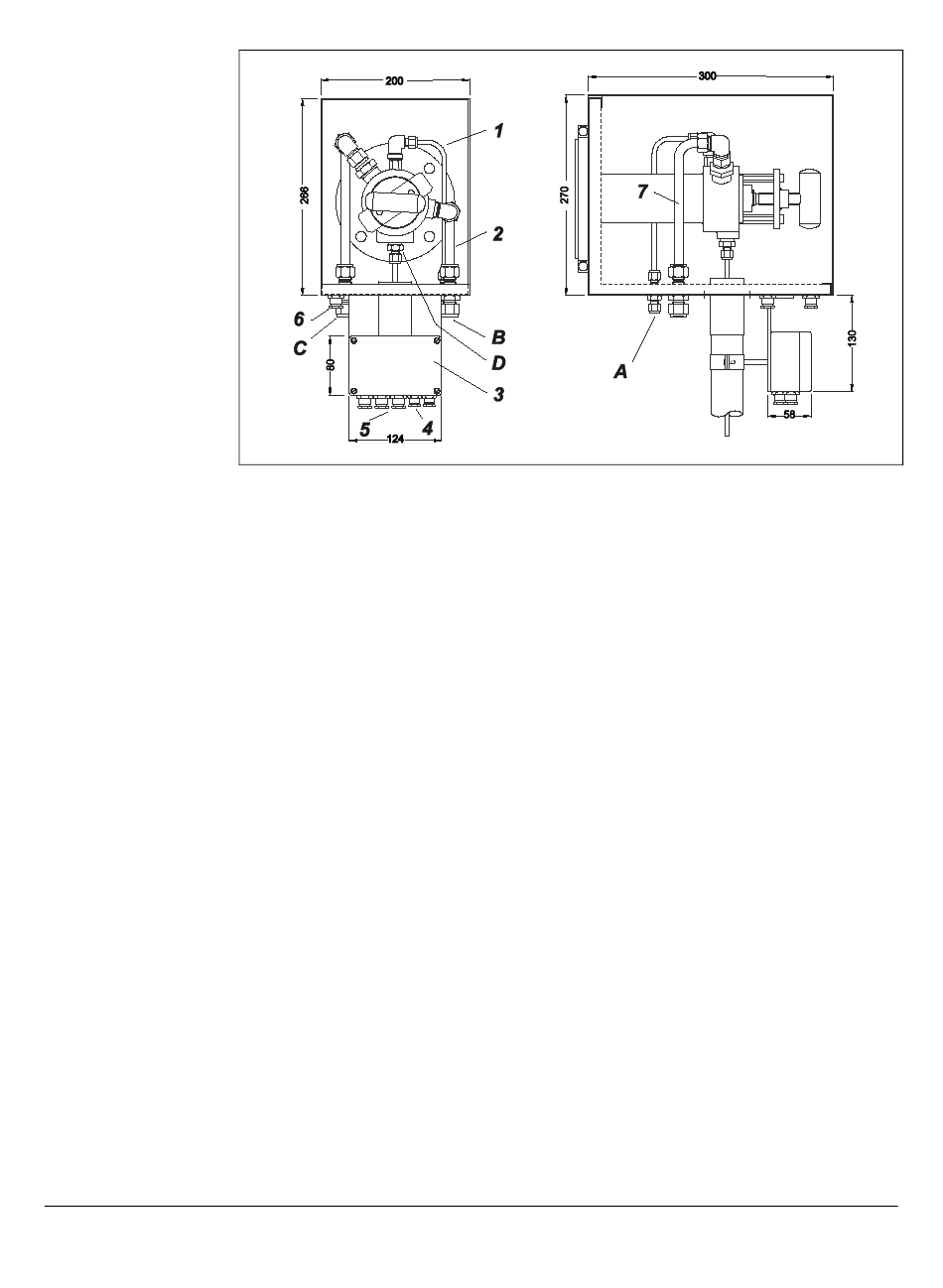

Bild 8
Filtereinrichtung PFE3:
Gasanschlüsse (mit
Rückspülung)
(Maße in mm)
34
1
Rohr Prüfgas, VA 1.4571, 6x1 mm
2
Rohr Druckluft, CU, 15x1 mm
3
Klemmenkasten -X1 IP66
4
2 x M12x1,5 Kabelverschraubungen
5
3 x M20x1,5 Kabelverschraubungen
6
2 x M20x1,5 Kabelverschraubungen
7
Rohr Druckluft, CU, 15x1 mm
A
Prüfgasanschluss mit Rückschlagventil, Schottverschraubung 6 mm
B
Rückspülung Filter (max. 6 bar), Schottverschraubung 18 mm
C
Rückspülung Filteroberfläche und Sondenrohr, Schottverschraubung 18 mm
D
Messgasanschluss, Einschraubverschraubung 6 mm
AO2000 System Betriebsanleitung
OI/AO2000/SYSTEM-DE Rev. F
