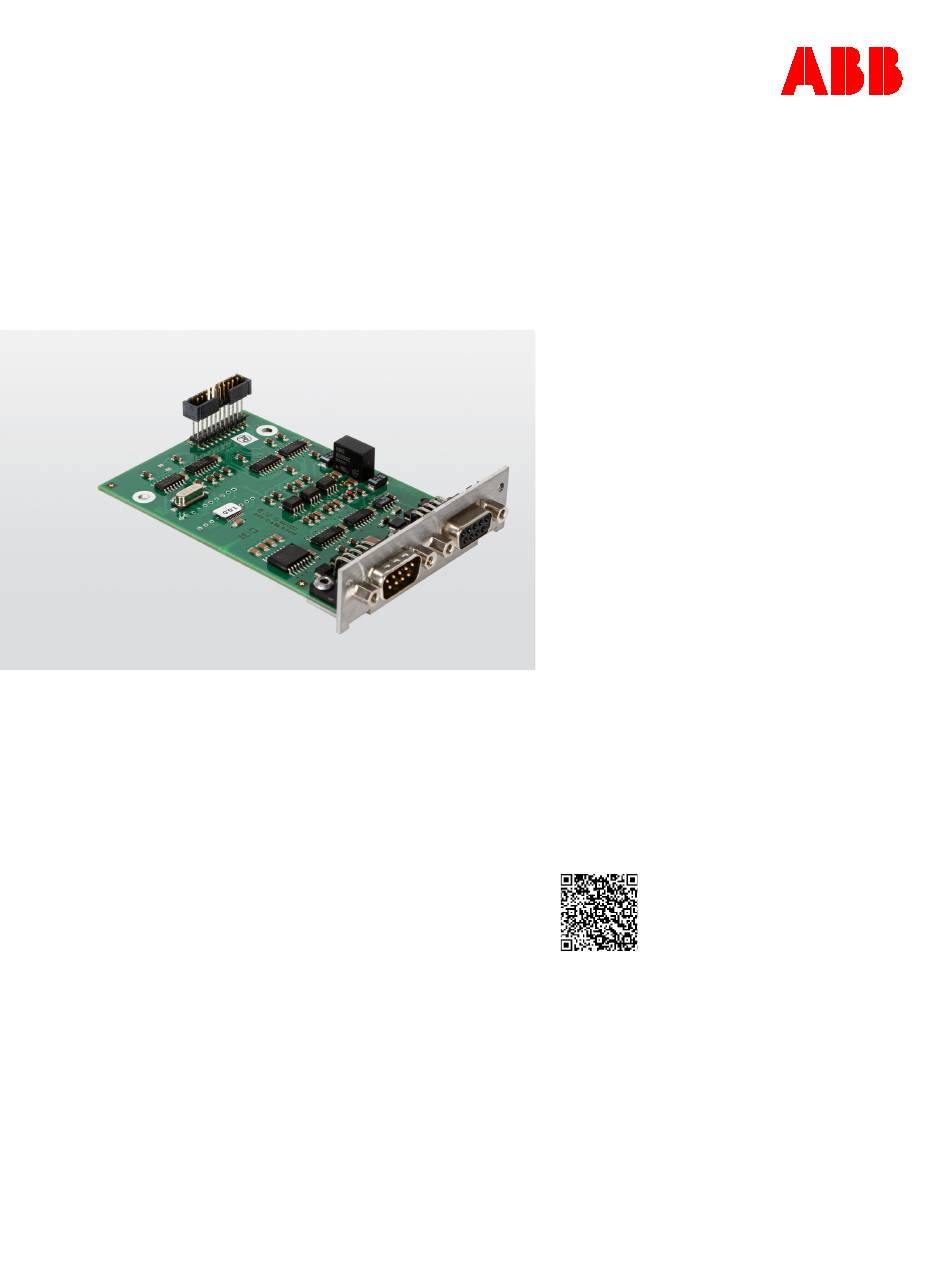

A BB MEA SU RE ME NT & A NA L YT I C S | SC HN I T TS TE LL EN BES C H R EI BU N G | C OM / A O 2 0 0 0/ M OD BU S -D E R E V. G
Advance Optima AO2000
Kontinuierliche Gasanalysatoren
—
Einführung

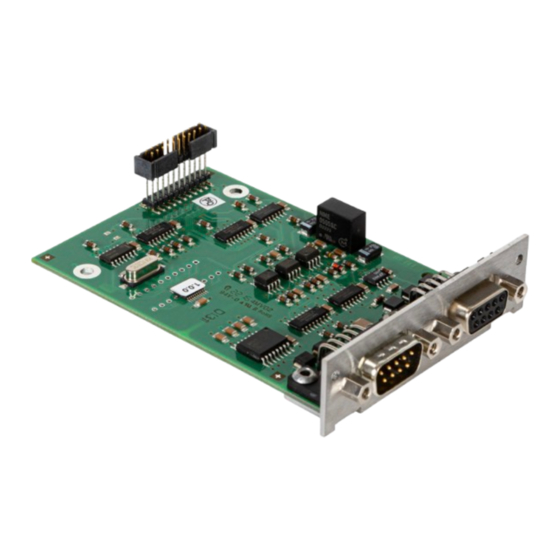

Modbus-Modul für
Advance Optima AO2000
Über die Modbus-Schnittstelle werden
Informationen aus dem Gasanalysator an einen
PC oder ein Prozessleitsystem übertragen.
Messwerte, Statussignale sowie
Geräteinformationen werden so zur
Weiterbearbeitung bereitgestellt.
Modbus-Schnittstelle
Measurement made easy
Weitere Informationen
Zusätzliche Dokumentation zum Advance Optima
AO2000 steht kostenlos unter
www.abb.de/analysentechnik zum Download zur
Verfügung.
Alternativ einfach diesen Code scannen:

Werbung

loading

Verwandte Anleitungen für ABB Advance Optima AO2000

Inhaltszusammenfassung für ABB Advance Optima AO2000

  • Seite 1 A BB MEA SU RE ME NT & A NA L YT I C S | SC HN I T TS TE LL EN BES C H R EI BU N G | C OM / A O 2 0 0 0/ M OD BU S -D E R E V. G Advance Optima AO2000...
  • Seite 2 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G Inhaltsverzeichnis Modbus-Adressen und -Datenformate ....11 Allgemeine Beschreibung ......... 3 Prinzip .................. 11 Haftungsausschluss für Cybersicherheit ......3 Datenformat ................ 11 Software Downloads ............3 Dynamische Gruppen ............. 11 Anwendung ................3 Konfigurierbare Gruppen ..........11 Zugrunde liegende Dokumente ...........3...
  • Seite 3 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G 1 Allgemeine Beschreibung Software Downloads Haftungsausschluss für Cybersicherheit Wir bieten die zu Ihrem Gerät gehörende Software sowie Dieses Produkt wurde für den Anschluss an eine technische Dokumentation auf der Plattform My Measurement Netzwerkschnittstelle konzipiert, um über diese Informationen...
  • Seite 4 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G … 1 Allgemeine Beschreibung Schnittstellen Unterstützt werden die RS232- und die RS485-Schnittstelle, die sich im AO2000 auf dem RS232/RS485-Modul (siehe Modbus® über RS232/RS485 auf Seite 6) befinden. Dabei kann stets nur eine Schnittstelle betrieben werden. Für Anschlussvarianten siehe Elektrische Anschlüsse auf Seite 6.
  • Seite 5 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G 2 Modbus-Telegramme und -Funktionen Datenübertragung Funktionen Für die Datenübertragung wird eine Kombination von Code Bezeichnung Funktion Telegrammzeichen, die sich aus 1/0 Informationen Read coil status Lesen von binären Werten vom Typ Coil zusammensetzen, zu einem oder mehreren Telegrammen zusammengefasst.
  • Seite 6 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G 3 Modbus® über RS232/RS485 Elektrische Anschlüsse Anschluss über die RS232-Schnittstelle Der Modbus®-Master ist an die RS232-Schnittstelle des Kabeltyp Gasanalysators anzuschließen. Dieser Anschluss erlaubt Als Kabeltyp kommt ein dreiadriges Twisted-Pair-Kabel mit ausschließlich eine Punkt-zu-Punkt-Verbindung (z. B.
  • Seite 7 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G Komponenten für die RS485-Verkabelung T-Verbindung Variable Verbindung Bestellnummer 24009-4-0746617 Abbildung 5: Kabel mit variabler Länge Bei dieser Verbindungsvariante sind die gewünschten Leitungslängen bei der Bestellung zu spezifizieren. Die Montage von Steckern an das Kabel muss vor Ort erfolgen.
  • Seite 8 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G 4 Modbus über TCP/IP 5 Modbus® gemäß VDI 4201 Blatt 3 Einbindung Allgemein Der Modbus/TCP-Server des Gasanalysators erwartet Anfragen Funktionscode unter den aktuellen IP-Adressen über den Kommunikationsport. Für das Auslesen der Geräteparameter zum •...
  • Seite 9 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G Geräteparameterliste Name Object ID Kodierung Tabelle Attribut Beschreibung VendorName 0x00 String System_control Fabrication_number Herstellername ProductCode 0x01 String System_control Product_Code Herstellerspezifische Gerätekennung MajorMinorRevision 0x02 String System_control Version Softwareversion der Messeinrichtung ProductName 0x04...
  • Seite 10 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G 6 IEEE 754-Format Modbus-Protokoll und IEEE 754-Format Das Modbus-Protokoll sieht 16-bit-Register als Übertragungswerte vor. Die Gerätedaten werden aber zum Teil im IEEE-754-Format (32 bit) gespeichert. Aus diesem Grund muss applikationsseitig das Format aufbereitet werden.
  • Seite 11 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G 7 Modbus-Adressen und -Datenformate Prinzip Die Gasanalysatoren der AO2000 Serie sind modular aufgebaut und sehr flexibel. Ein Gerät besteht aus einem oder mehreren Analysatormodulen, welche jeweils eine oder mehrere Komponenten messen können. Es ist möglich, verschiedene Arten von I/O- Modulen und I/O-Karten in das Gerät einzubauen.
  • Seite 12 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G … 7 Modbus-Adressen und -Datenformate Dynamische Gruppen Messwerte Die Messwerte werden im IEEE 32 bit Floating-Point-Format übertragen. Das Floating-Point-Format ist nicht Teil der Modbus- Spezifikation. AO2000-Geräte verwenden zwei Word-Registers, um einen Floating-Point-Wert darzustellen (high word, low word).
  • Seite 13 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G Analogausgänge Die Analogausgänge (AO) werden im IEEE 32 bit Floating-Point-Format übertragen. Das Floating-Point-Format ist nicht Teil der Modbus-Spezifikation. AO2000-Geräte verwenden zwei Word-Register, um einen Floating-Point-Wert darzustellen (high word, low word). Modicon...
  • Seite 14 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G … 7 Modbus-Adressen und -Datenformate … Dynamische Gruppen Digitaleingänge Der Modbus hat Lesezugriff auf die Digitaleingangswerte (DI). Modicon Input Beschreibung / Name Modbus-Adresse Nummer 10016 Input status Syscon DI purge 10017...
  • Seite 15 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G Messbereichsrückmeldung Der Modbus liefert ein Input-Register pro konfigurierter Messkomponente. Dieser Eingang gibt die Nummer 1–4 des aktiven Messbereichs wieder. Modicon Input Beschreibung / Name Modbus-Adresse Nummer 32000 Input register 1999 Komponente 1 Aktiver Messbereich Nr.
  • Seite 16 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G … 7 Modbus-Adressen und -Datenformate … Dynamische Gruppen Messbereichskonfiguration Struktur der Messbereichskonfiguration Die Messbereichsparameter sind in der Reihenfolge der konfigurierten Haupt-komponenten aufgelistet. Das System installiert stets die Strukturen für vier Messbereiche, auch wenn weniger Messbereiche konfiguriert sind. Gültig sind nur diejenigen Strukturen, die konfigurierte Messbereiche darstellen.
  • Seite 17 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G Messbereichsdriftwerte Struktur der Messbereichsdriftwerte Die Messbereichsparameter sind in der Reihenfolge der konfigurierten Haupt-komponenten aufgelistet. Das System installiert stets die Strukturen für vier Messbereiche, auch wenn weniger Messbereiche konfiguriert sind. Gültig sind nur diejenigen Strukturen, die konfigurierte Messbereiche darstellen.
  • Seite 18 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G … 7 Modbus-Adressen und -Datenformate … Dynamische Gruppen Adresslage der Parameter Modicon Input Beschreibung / Name Modbus-Adresse Nummer 33000 Input register 2999 Komponente 1 33001 3000 Messbereich 1 Offsetdrift 33002 Input register...
  • Seite 19 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G Abbildung der Kalibrierdaten für QAL3 Auslesen der Kalibrierdaten Die Modbus-Schnittstelle enthält für jede Komponente eine Struktur, die es erlaubt, die Soll- und Ist-Werte, den Messbereich und den Zeitpunkt der letzten Kalibrierung auszulesen.
  • Seite 20 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G … 7 Modbus-Adressen und -Datenformate … Dynamische Gruppen Adresslage der Parameter Modicon Register Beschreibung / Name Modbus-Adresse Nummer 30800 Input register Komponente 1 Nullpunktkalibrierung Tag / Monat 30801 Input register Komponente 1 Nullpunktkalibrierung Jahr...
  • Seite 21 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G Konfigurierbare Gruppen Bus-Analogeingänge Die Bus-Analogeingänge (Bus-AI) werden im IEEE 32 bit Floating-Point-Format übertragen. Das Floating-Point-Format ist nicht Teil der Modbus-Spezifikation. AO2000-Geräte verwenden zwei Word-Register, um einen Floating-Point-Wert darzustellen (high word, low word).
  • Seite 22 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G … 7 Modbus-Adressen und -Datenformate … Konfigurierbare Gruppen Bus-Digitaleingänge Die Bus-Digitaleingänge (Bus-DI) sind Bit-Variablen im Gasanalysator, die durch den Modbus-Master gelesen und geschrieben werden können. Die Bus-DI können wie physikalische („reale“) DI bei der Funktionsblock-Konfigurierung verwendet werden. Der Master hat Zugriff auf die konfigurierten Variablen und verwendet den Function-Code 1 zum Lesen bzw.
  • Seite 23 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G Feste Gruppen Konfigurationsanzeige Der Modbus hat Lesezugriff auf die Konfigurationsregister. Mit Hilfe dieser Register kann ein Master feststellen, wie viele Komponenten, AIs, AOs usw. im Gasanalysator installiert sind. Die Daten sind als 16-bit Integer abgebildet.
  • Seite 24 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G 8 Modbus parametrieren Modbus®-Verbindung konfigurieren Hinweis Freigabe der Kommunikation über Modbus® TCP/IP Das Modbus®-Protokoll ist ein ungesichertes Protokoll (im Sinne Im Advance Optima AO2000 ist die Kommunikation über einer IT- bzw. Cyber-Sicherheit), daher sollte die beabsichtigte Modbus®...
  • Seite 25 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G 3. Den Parameter „Modbus TCP Zugriff“ auf „Erlaubt“ setzen. 4. Das Infofeld mit „BACK“ bestätigen. 5. Die Kommunikation über das Modbus® TCP/IP-Protokoll ist jetzt freigeben.
  • Seite 26 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G … 8 Modbus parametrieren Adressübersicht im AO2000-Menü (ab Softwareversion 5.1) Untermenü „Modbus Abbild“ Durch Drücken der ENTER-Taste wird in beiden Fällen das Um eine Übersicht über die Adresslage der Modbus-Register zu Untermenü...
  • Seite 27 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G Bei der Anzeige der Kalibrierdaten werden zuerst eine Übersichtszeile mit dem Komponentennamen und dann die zu dieser Komponente gehörenden Parameter angezeigt: Verhalten beim Erzeugen oder Löschen von Komponenten Ist in der Konfiguration eines Messdetektors das Erzeugen oder Löschen von Messkomponenten vorgesehen (derzeit nur bei...
  • Seite 28 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G … 8 Modbus parametrieren Belegung der Modbus-Adressen (Softwareversion <5.1) Belegung der Modbus-Adressen mit Ein- und Ausgangssignalen Schritt 2: Nummern der Ein- und Ausgangssignale ermitteln Die Nummern der Ein- und Ausgangssignale gehen aus den Die Belegung der Modbus-Adressen mit Ein- und Listen der Funktions-blöcke der Digital- und Analogein- und -...
  • Seite 29 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G Trademarks Modbus ist ein eingetragenes Warenzeichen der Schneider Automation Inc.
  • Seite 30 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G Notizen...
  • Seite 31 Advance Optima AO2000 KONTINUIERLICHE GASANALYSATOREN | COM/AO2000/MODBUS-DE REV. G Notizen...
  • Seite 32 Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Themen und Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwendung des Inhaltes, auch auszugsweise, ist ohne vorherige schriftliche Zustimmung durch ABB verboten. © ABB 2025 3KXG111012R4003...
