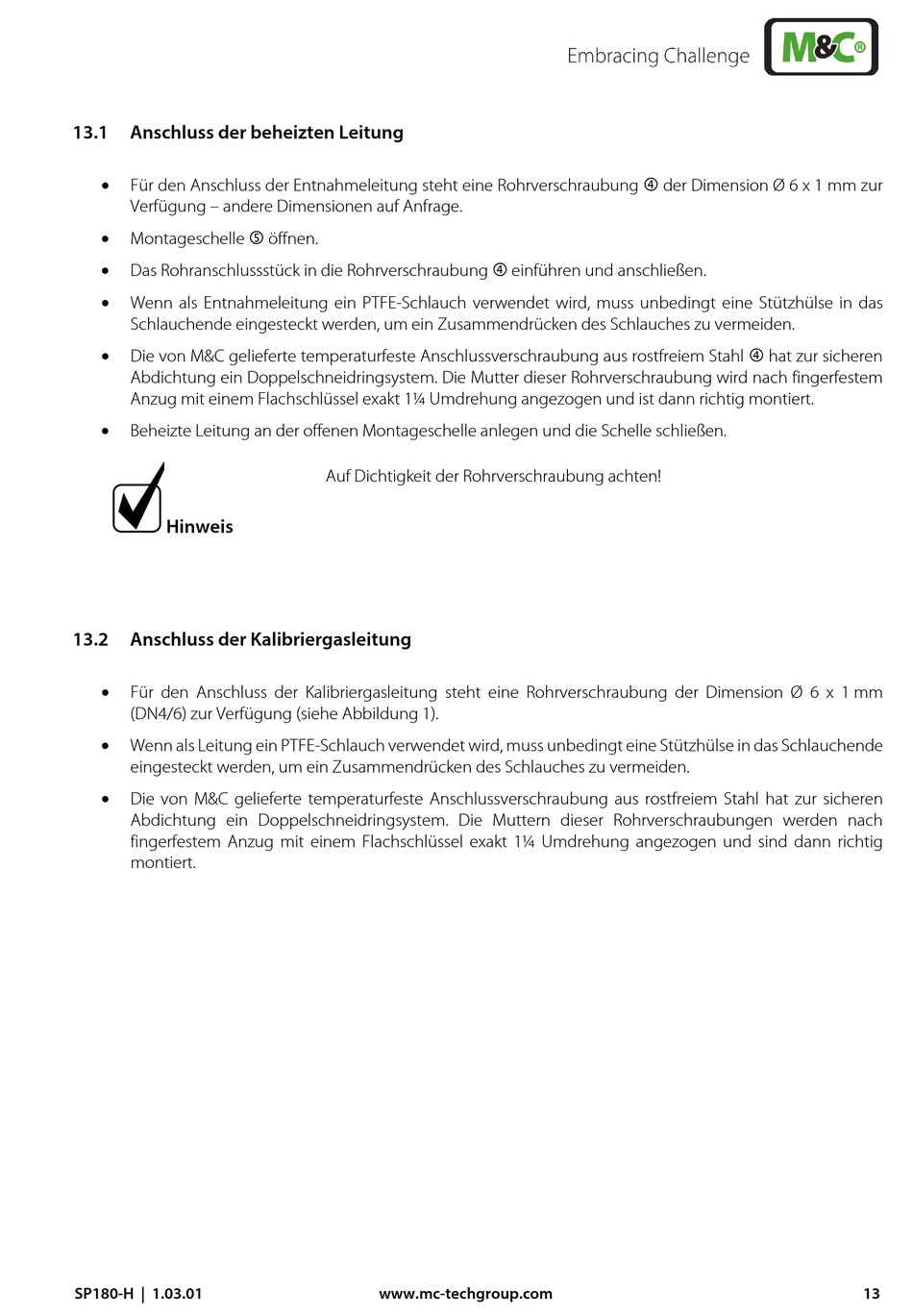

13.1

Anschluss der beheizten Leitung

•
Für den Anschluss der Entnahmeleitung steht eine Rohrverschraubung  der Dimension Ø 6 x 1 mm zur
Verfügung – andere Dimensionen auf Anfrage.
•
Montageschelle  öffnen.
•
Das Rohranschlussstück in die Rohrverschraubung  einführen und anschließen.
•
Wenn als Entnahmeleitung ein PTFE-Schlauch verwendet wird, muss unbedingt eine Stützhülse in das
Schlauchende eingesteckt werden, um ein Zusammendrücken des Schlauches zu vermeiden.
•
Die von M&C gelieferte temperaturfeste Anschlussverschraubung aus rostfreiem Stahl  hat zur sicheren
Abdichtung ein Doppelschneidringsystem. Die Mutter dieser Rohrverschraubung wird nach fingerfestem
Anzug mit einem Flachschlüssel exakt 1¼ Umdrehung angezogen und ist dann richtig montiert.
•
Beheizte Leitung an der offenen Montageschelle anlegen und die Schelle schließen.
Hinweis
13.2

Anschluss der Kalibriergasleitung

•
Für den Anschluss der Kalibriergasleitung steht eine Rohrverschraubung der Dimension Ø 6 x 1 mm
(DN4/6) zur Verfügung (siehe Abbildung 1).
•
Wenn als Leitung ein PTFE-Schlauch verwendet wird, muss unbedingt eine Stützhülse in das Schlauchende
eingesteckt werden, um ein Zusammendrücken des Schlauches zu vermeiden.
•
Die von M&C gelieferte temperaturfeste Anschlussverschraubung aus rostfreiem Stahl hat zur sicheren
Abdichtung ein Doppelschneidringsystem. Die Muttern dieser Rohrverschraubungen werden nach
fingerfestem Anzug mit einem Flachschlüssel exakt 1¼ Umdrehung angezogen und sind dann richtig
montiert.
SP180-H | 1.03.01
Auf Dichtigkeit der Rohrverschraubung achten!
