Schmierplan - Jungheinrich EKS 110 Betriebsanleitung

5.2

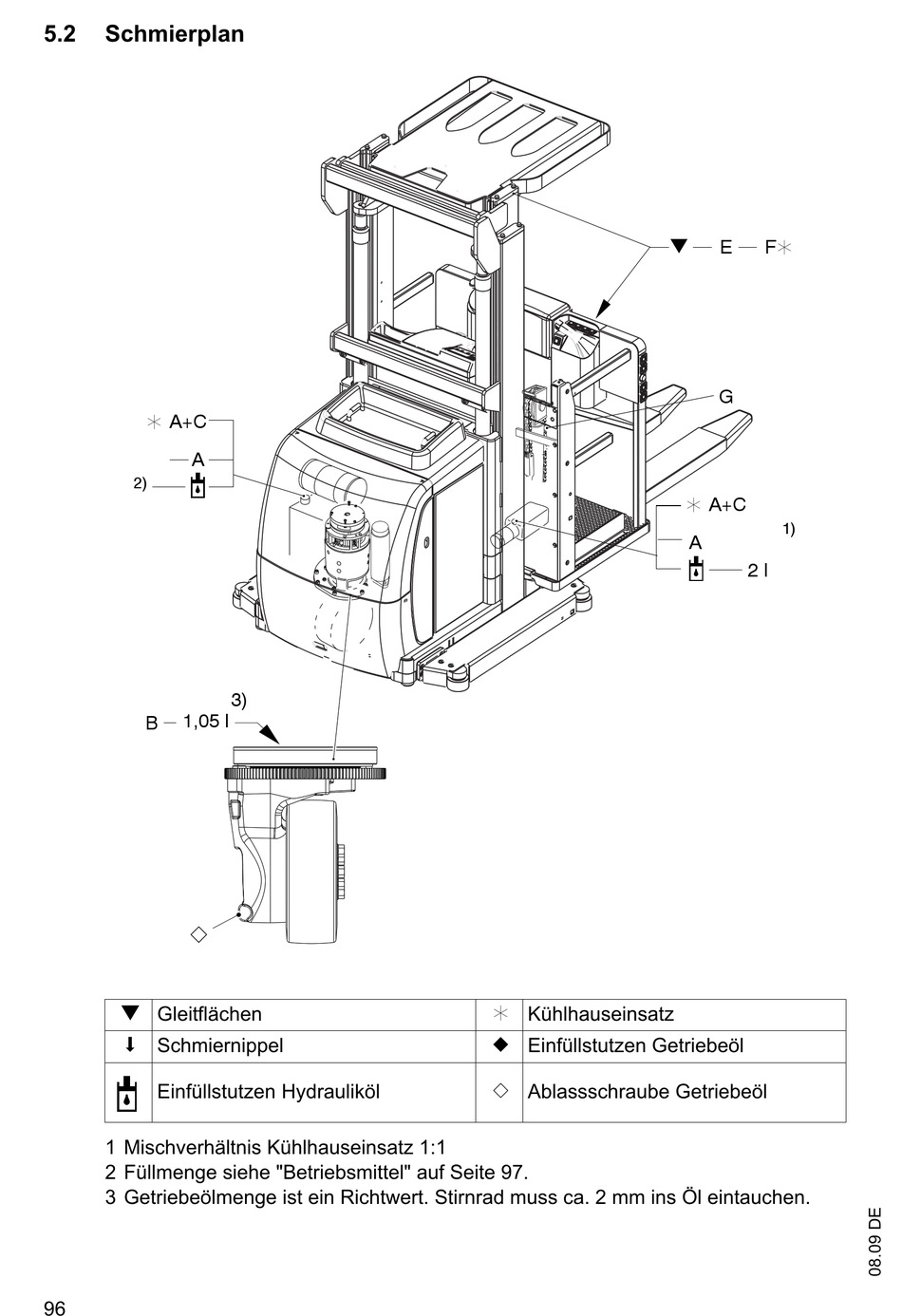

Schmierplan

A+C
k
A
2)
1,05 l
B
a
g Gleitflächen
s Schmiernippel
Einfüllstutzen Hydrauliköl
1 Mischverhältnis Kühlhauseinsatz 1:1
2 Füllmenge siehe "Betriebsmittel" auf Seite 97.
3 Getriebeölmenge ist ein Richtwert. Stirnrad muss ca. 2 mm ins Öl eintauchen.
96
3)
k Kühlhauseinsatz
b Einfüllstutzen Getriebeöl
a Ablassschraube Getriebeöl
E F
g
k
G
A+C
k
1)
A
2 l
