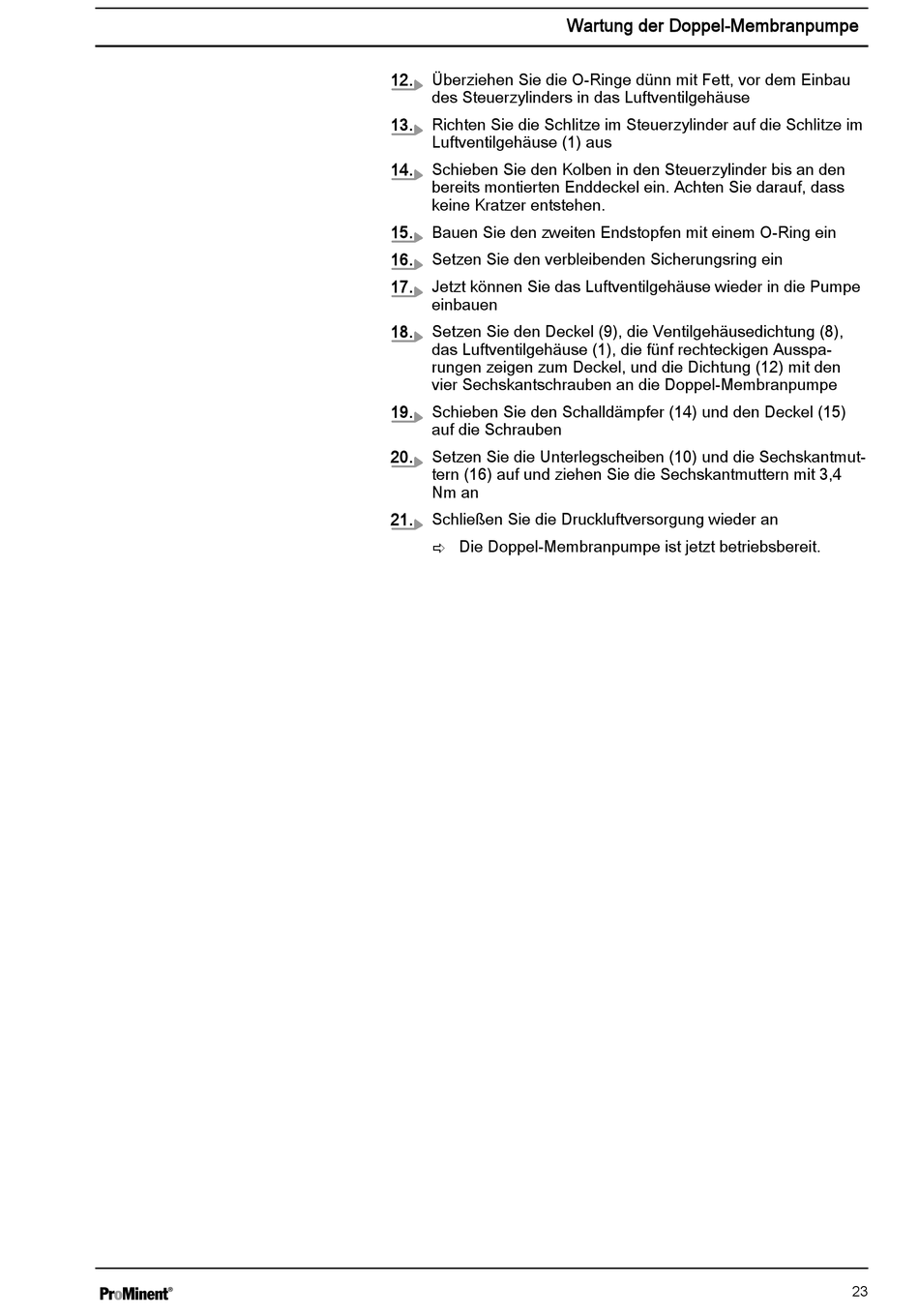

12.
Überziehen Sie die O-Ringe dünn mit Fett, vor dem Einbau
des Steuerzylinders in das Luftventilgehäuse
13.
Richten Sie die Schlitze im Steuerzylinder auf die Schlitze im
Luftventilgehäuse (1) aus
14.
Schieben Sie den Kolben in den Steuerzylinder bis an den
bereits montierten Enddeckel ein. Achten Sie darauf, dass
keine Kratzer entstehen.
15.
Bauen Sie den zweiten Endstopfen mit einem O-Ring ein
16.
Setzen Sie den verbleibenden Sicherungsring ein
17.
Jetzt können Sie das Luftventilgehäuse wieder in die Pumpe
einbauen
18.
Setzen Sie den Deckel (9), die Ventilgehäusedichtung (8),
das Luftventilgehäuse (1), die fünf rechteckigen Ausspa‐
rungen zeigen zum Deckel, und die Dichtung (12) mit den
vier Sechskantschrauben an die Doppel-Membranpumpe
19.
Schieben Sie den Schalldämpfer (14) und den Deckel (15)
auf die Schrauben
20.
Setzen Sie die Unterlegscheiben (10) und die Sechskantmut‐
tern (16) auf und ziehen Sie die Sechskantmuttern mit 3,4
Nm an
21.
Schließen Sie die Druckluftversorgung wieder an
ð Die Doppel-Membranpumpe ist jetzt betriebsbereit.
Wartung der Doppel-Membranpumpe
23
