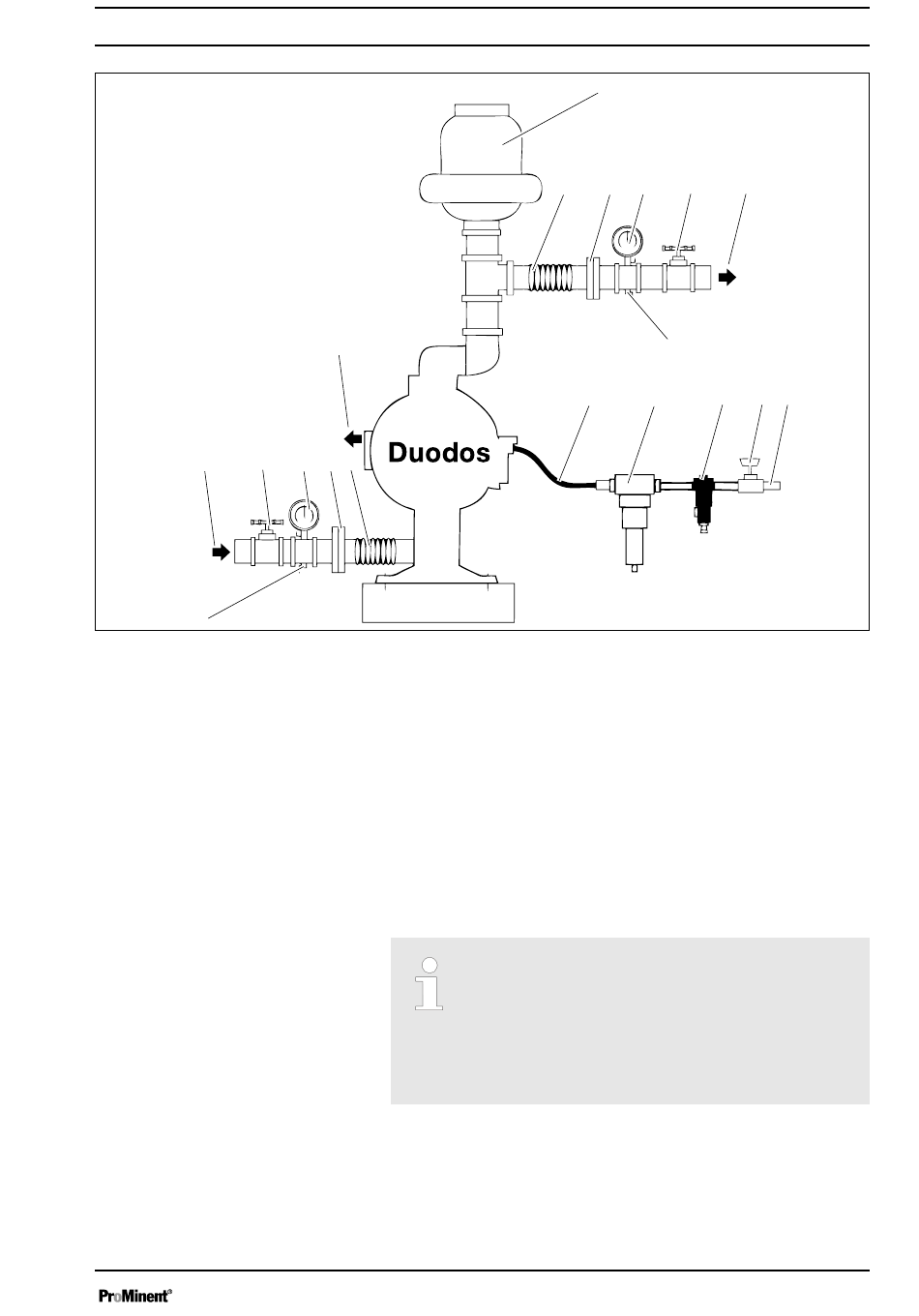

Abb. 1: Montageumfeld
1.
Pulsationsdämpfer
2.
Flexible Verbindung
3.
Rohrverbindung
4.
Manometer
5.
Absperrventil
6.
Druckseite
7.
Ablassventil
8.
Flexible Verbindung
9.
Filter/Regler-Modul
10. Lufttrockner (Option)
4.1.1 Befestigung der Doppel-Membranpumpe
19.
16. 17. 18.
1.
2.
3.
4.
8.
11. Absperrventil
12. Druckluftanschluss
13. Ablassventil
14. Saugseite
15. Absperrventil
16. Manometer
17. Rohrverbindung
18. Flexible Verbindung
19. Luftausgang
Ordnungsgemäße Befestigung des Gerätes
Schalten Sie das Gerät nur ein, wenn es ordnungs‐
gemäß am Untergrund oder seiner Aufnahme befestigt
ist. Der Anlagenbetreiber ist dafür verantwortlich, dass
der Untergrund und die Befestigungsmaterialien das
Gerät sicher und unter allen Betriebsbedingungen auf‐
nehmen können.
Montage
5.
6.
7.
9.
10. 11. 12.
A1142
13
